Сварка трубопровода — это не просто «сварить трубу». Для ответственных систем под давлением — нержавеющих трубопроводов в пищевой промышленности, химии, медицине, нефтегазе — сварной шов должен быть идеальным снаружи и изнутри. Именно «изнутри» создаёт проблему, которую не решить только умением сварщика.
Главная проблема: обратная сторона шва
При сварке трубы в среде инертного газа снаружи сварщик видит шов и контролирует его. Обратная сторона — корневой шов изнутри трубы — контакту с атмосферным воздухом не защищена. На углеродистой стали это некритично: небольшое окисление корня терпимо. Но на нержавеющей стали — катастрофа.
Хром при нагреве реагирует с кислородом воздуха и образует оксиды — синяя и коричневая побежалость внутри трубы. Это не только некрасиво. В пищевых и медицинских трубопроводах оксидная плёнка — источник микробного загрязнения. В химических системах — очаг коррозии. Именно поэтому для нержавеющих трубопроводов вводят обязательное требование: корень шва должен быть «серебристым», без побежалости.
Достичь этого одним способом — защитить обратную сторону шва инертным газом в процессе сварки. Это и называют поддувом.
Что такое поддув аргона
Поддув (purging, backing gas) — подача аргона или азота внутрь трубы в зону сварки для создания инертной атмосферы с обратной стороны шва.
Технически: трубу герметизируют с обеих сторон от зоны сварки специальными надувными заглушками или самодельными дисками из картона или ткани. В замкнутый объём подают аргон. Перед сваркой продувают — вытесняют воздух — до остаточного содержания кислорода ниже 50–100 ppm. Затем начинают сваривать.
Расход аргона на поддув — 5–20 л/мин в зависимости от диаметра трубы. Подача — непрерывно в течение всей сварки и нескольких минут после завершения до остывания корня.
Для каких систем поддув обязателен
Нержавеющие трубопроводы под давлением — пищевая и фармацевтическая промышленность (санитарные требования по шероховатости и чистоте внутренней поверхности), химическая промышленность (коррозионная стойкость), нефтяная и газовая отрасль (ответственные трубопроводы).
Трубопроводы из титана — этот металл при нагреве поглощает кислород, азот и водород. Без защиты с обеих сторон — хрупкий, непрочный шов.
Трубопроводы газовых систем высокой чистоты — полупроводниковое производство, аналитика. Любые оксиды внутри трубы загрязняют проходящий газ.
Как организовать подачу аргона на трубный участок
При монтаже трубопроводов потребление аргона бывает значительным: несколько сварщиков работают одновременно, каждый расходует 10–20 л/мин только на поддув плюс столько же на защитный газ горелки.
Поштучная замена баллонов на таком участке — хаос. Оптимально — централизованная подача через рампу для аргона с 10–16 баллонами или через газовый моноблок. Один оператор следит за давлением в одной точке — все посты снабжаются без перебоев. О стабильной подаче газа на производстве — в статье «Стабильная подача газа».
Контроль качества поддува
Перед сваркой обязательно измеряют остаточный кислород внутри трубы газоанализатором. Типичное требование для нержавейки — менее 50–100 ppm O₂. При 1 000 ppm уже появляется слабая побежалость. При 5 000 ppm — заметная.
Портативный кислородный анализатор — стандартный инструмент трубного сварщика на ответственных объектах. Без него — работа вслепую.

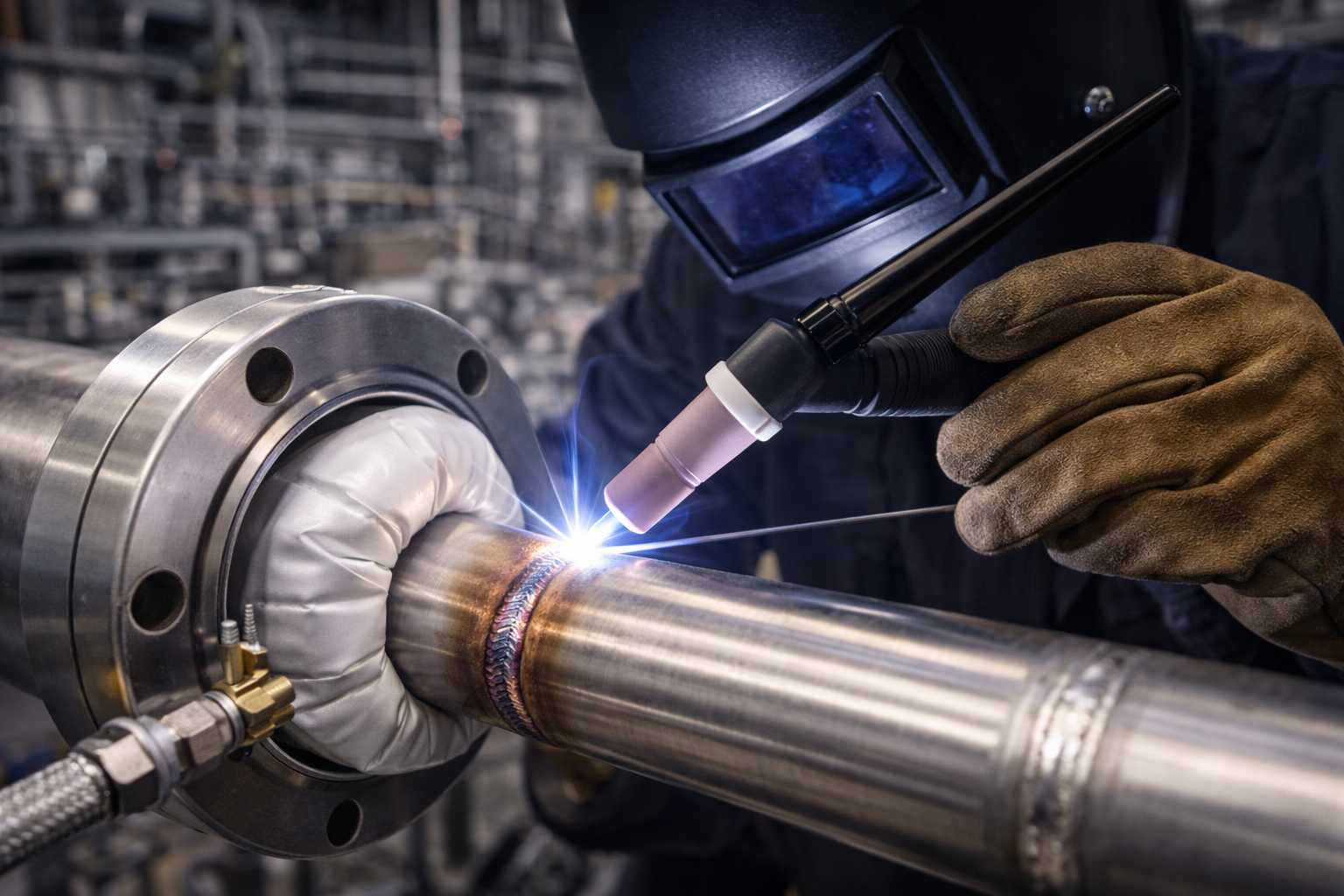

TIG-сварка корневого шва
Корень трубы варят TIG — только этот метод даёт достаточный контроль над формированием шва изнутри. Стационарные сварочные автоматы (орбитальная сварка) позволяют варить трубы TIG в автоматическом режиме с постоянными параметрами — применяются при серийном производстве.
Заполняющие и облицовочные проходы можно делать MIG или электродуговой сваркой в зависимости от требований нормативного документа.
Аргон для сварки трубопроводов — рампы для аргона и каталог КубСпецТех.
Документирование и приёмка
Сварные швы трубопроводов под давлением документируют и принимают по нормативным документам: РД 03-615-03 (трубопроводы пара и горячей воды), СП 74.13330 (тепловые сети), отраслевые регламенты для пищевых и фармацевтических производств.
Контроль корневого шва включает: визуальный осмотр (цвет корня по шкале цветов побежалости), измерение остаточного содержания кислорода при поддуве, рентгеновский контроль или ультразвуковой контроль для ответственных категорий.
Требование «серебристый корень» для пищевых и фармацевтических трубопроводов — не пожелание, а условие приёмки. Синяя побежалость — шов переваривают или участок трубы меняют.
