Стабильная подача газа — не опция. Это обязательное условие нормальной работы большинства технологических процессов. Скачок давления в сварочном посту — брак шва. Кратковременная остановка в медицинской системе — критическая ситуация. Нестабильность в аналитической хроматографии — недостоверный результат. Понять причину перебоев и устранить её — задача, которую лучше решать до первого сбоя.
От чего зависит стабильность
Три фактора: запас газа, поддержание давления и герметичность системы. Провал в любом из них — перебой. Причём провал в одном часто маскируется под проблему другого.
Запас — достаточно ли источника, чтобы покрыть суточный расход без остановок. Одиночный баллон заканчивается — процесс встаёт. Простейшая и самая частая причина перебоев.
Давление — на входе в редуктор должно быть выше минимально допустимого. По мере расхода давление в баллоне падает: когда оно приближается к рабочему давлению на выходе редуктора, редуктор перестаёт держать заданный уровень. О роли давления — в статье «Давление в газовой рампе».
Герметичность — утечка снижает давление и ускоряет расход источника. Небольшая утечка принимают за «плохой газ» или неисправный редуктор — и тратят время не на то.
Роль рампы

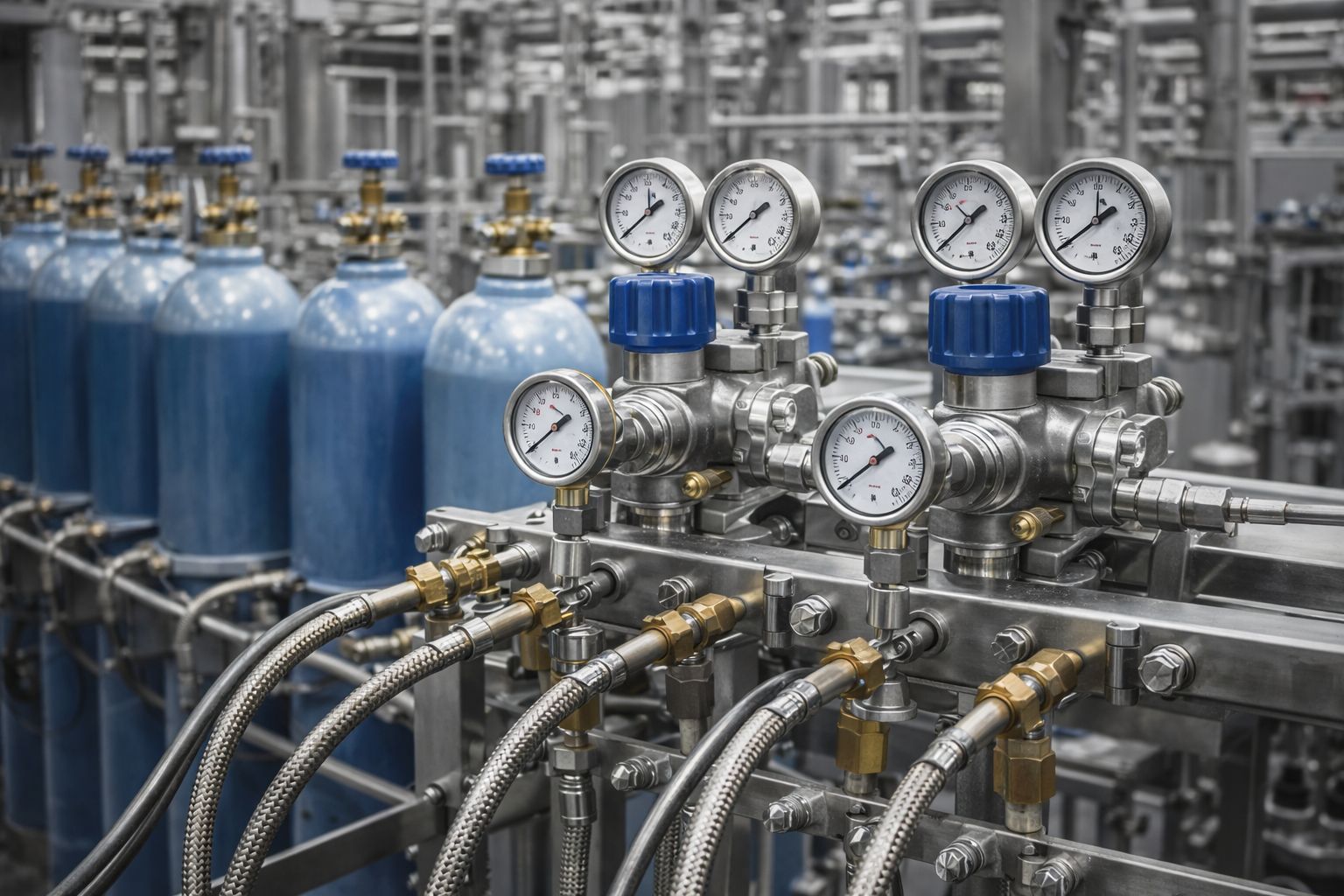

Газовая рампа — базовый инструмент непрерывной подачи. Несколько баллонов параллельно: когда одна группа заканчивается, рампа автоматически переключается на резервную. Без падения давления. Без остановки процесса.
Разрядная рампа расходует обе группы одновременно.
Перепускная сначала расходует рабочую группу, затем переключается на резервную. Оператор в это время меняет пустую группу — без остановки потребителя.
Перепускная схема — стандарт там, где нельзя прерывать процесс: медицина, непрерывное производство, аналитика. Подробнее — в статье «Что такое газовая рампа» и в разделе каталога рамп.
Правильный редуктор
Редуктор снижает давление от баллонного (150–200 атм) до рабочего и поддерживает его постоянным. Три требования к стабильной работе:
Соответствие газу. Редуктор для кислорода нельзя на горючих газах. Для водорода — только с левой резьбой и без меди.
Правильный диапазон давления. При падении давления в баллоне ниже минимума редуктор теряет способность держать выходное давление. Расход нужно контролировать заранее.
Достаточная пропускная способность. Редуктор с заниженной пропускной способностью «задыхается» при пиковом потреблении — давление на выходе падает, даже если баллоны полные.
О настройке давления — в статье «Как настроить давление на газовой рампе».
Типичные причины нестабильности
Баллон заканчивается посреди процесса — неправильный расчёт запаса или отсутствие мониторинга. Решение: перепускная рампа или газовый моноблок с большим суммарным запасом.
Перемерзание редуктора или вентиля — при интенсивном расходе газ резко расширяется и охлаждает арматуру. Конденсат замерзает, перекрывая проход. Решение: входной осушитель газа, подогрев баллонов до +20 °C, нагревательные манжеты.
Падение давления при нескольких потребителях — суммарный расход превышает пропускную способность системы. Решение: пересчёт диаметра коллектора и пропускной способности редуктора под суммарный расход.
Загрязнение редуктора — твёрдые частицы или масляный туман засоряют клапан. Решение: входной фильтр перед редуктором, регламентная проверка.
Скрытая утечка — система расходует газ быстрее, чем ожидается. Решение: проверка герметичности. Порядок — в статье «Как проверить газовую рампу на герметичность».
Мониторинг и автоматизация
На ответственных производствах ставят датчики давления с сигнализацией, датчики остатка в баллонах, автоматическое переключение источника. ГОСТ Р ИСО 7396-1 обязывает медицинские учреждения обеспечить постоянный мониторинг давления в магистрали с тревожной сигнализацией.
Для промышленности — решение добровольное, но экономически оправданное. Стоимость срыва техпроцесса несопоставима со стоимостью датчика.
Как рассчитать запас под суточный расход
Простая формула: суточный расход (нм³/сут) делят на содержимое одного баллона при текущем давлении (нм³/баллон), добавляют 20% запас на неравномерность потребления — и получают минимальное количество баллонов в системе.
Содержимое баллона считают по формуле: V = P × V_b / P_атм, где P — давление в баллоне (атм), V_b — геометрический объём (л), P_атм = 1 атм. Для 40-литрового баллона при 150 атм: 150 × 40 = 6 000 л = 6 нм³. При планировании запаса учитывают, что до нулевого давления баллон не расходуют — минимальный остаток 0,5 атм.
