Редуктор с завода идёт без настройки под конкретный процесс — или с заводской установкой, которая может не совпадать с вашим рабочим давлением. Перед первым пуском и после каждой замены редуктора настройку давления рампы выполняют заново. Это занимает несколько минут, но пропустить этот шаг нельзя.
Что нужно знать до настройки
Два числа, без которых не начинают: требуемый рабочий уровень на выходе и допустимое отклонение. Первое берут из паспорта оборудования-потребителя или технологической карты. Второе — оттуда же: для сварки это обычно ±0,5 атм, для хроматографа — ±0,05 атм.
Проверяют, что запас в ёмкостях выше минимального порога для работы узла редуцирования. Если входной уровень уже близок к рабочему выходному — стабильная подача невозможна. Меняют ёмкости до начала настройки.
Убеждаются также, что манометры исправны и прошли поверку. Показание манометра с истёкшим сроком поверки — не факт, а предположение. Для ответственных процессов используют контрольный манометр: подключают временно к выходному штуцеру, сверяют с рабочим.
Как выставить давление на редукторе
Порядок действий простой и неизменный.
Открывают вентили ёмкостей. Входной уровень появляется на первом манометре — на коллекторе или на входе узла редуцирования. Убеждаются, что потребитель отключён или выходной вентиль рампы закрыт: настройку делают без нагрузки.

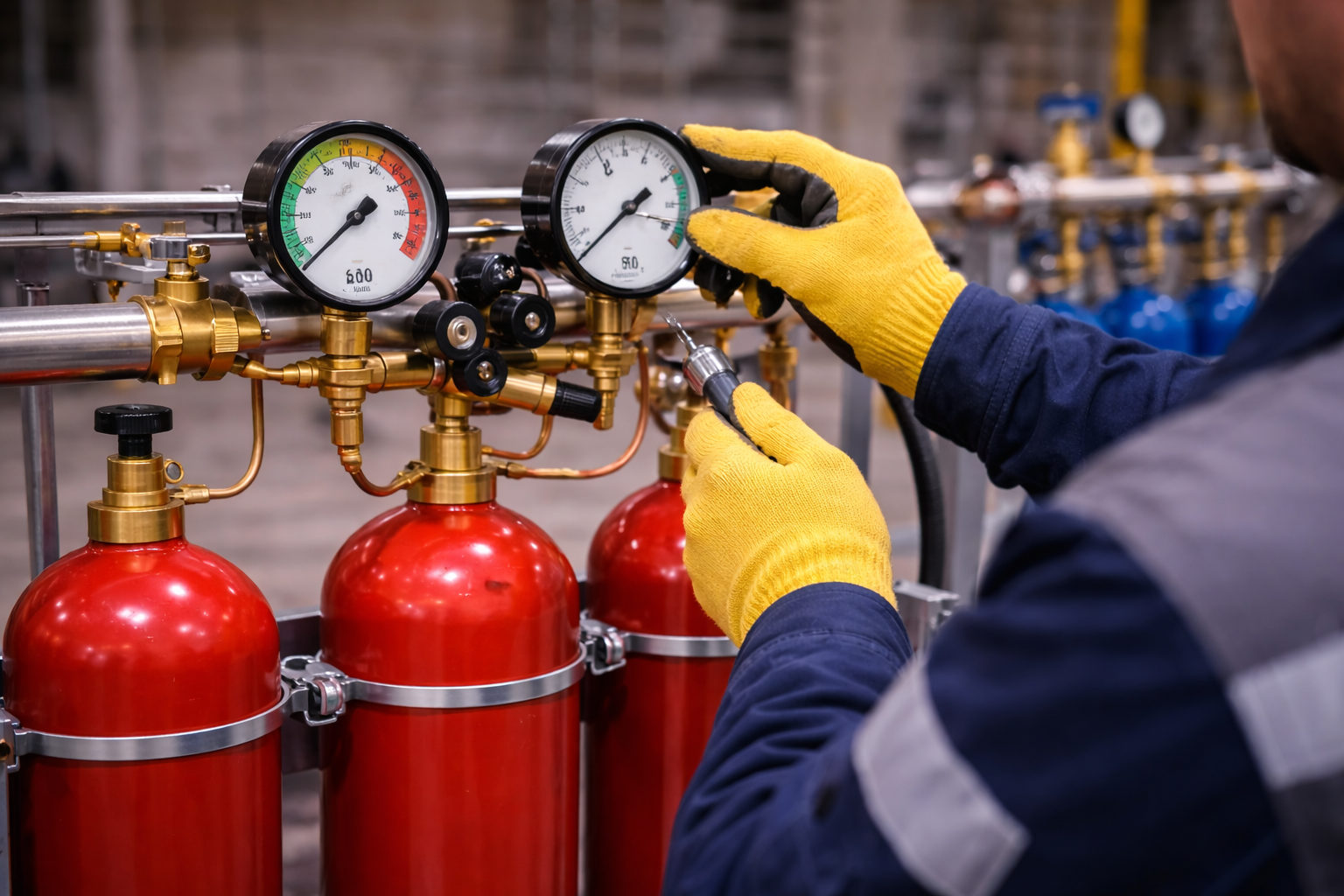

Вращают регулировочный винт. По часовой стрелке — выходной уровень растёт, против — падает. Медленно выводят показание второго манометра (выход из узла редуцирования) на нужное значение. Не торопятся: механизм реагирует с небольшой инерцией, особенно двухступенчатый.
Открывают выходной вентиль и дают потребителю поработать 2–3 минуты под реальной нагрузкой. Смотрят на манометр: если показание держится — настройка давления рампы завершена. Если просело — подкручивают винт, повторяют.
Фиксируют итоговое положение. Если на узле редуцирования есть стопорная гайка — затягивают её, чтобы вибрация не сбила настройку. Записывают установленное значение в журнал обслуживания рампы.
Контроль давления газовой рампы в процессе работы
Разовой настройки недостаточно. Контроль давления газовой рампы — ежедневная операция.
Что проверяют при каждом пуске
Перед началом смены оператор снимает показания двух манометров: входного (остаток в ёмкостях) и выходного (рабочий уровень). Оба сравнивают с нормой из журнала. Входной уровень ниже порогового — подключают резервную ветвь или меняют ёмкости до начала работы, а не в середине процесса. Выходной уровень отклонился от нормы — ищут причину до пуска.
Помимо манометров, визуально осматривают подводки и соединения: иней или конденсат на арматуре, масляные пятна, деформация шланга. Каждый из этих признаков — повод остановиться и разобраться. Работать «потом разберёмся» с газовым оборудованием нельзя.
Допустимые отклонения и что с ними делать
Небольшое снижение выходного уровня по мере расходования ёмкостей — норма для одноступенчатого узла редуцирования. Это заложено в физику прибора. Падение на 10–15% от установленного значения при полных ёмкостях — другая история: признак износа мембраны или засорения седла клапана. Узел снимают на обслуживание.
Резкий скачок выходного уровня вверх — признак отказа: клапан перестал закрываться. Немедленно закрывают выходной вентиль рампы, останавливают процесс. Если на рампе установлен предохранительный клапан с правильной уставкой — он сработает раньше, чем скачок дойдёт до потребителя. Но рассчитывать только на него не стоит.
Периодическая проверка настройки
Раз в месяц или при каждой замене узла редуцирования проверяют, не ушла ли настройка. Для этого имитируют рабочую нагрузку: открывают выходной вентиль при работающем потребителе и снимают показание манометра. Сравнивают с записью в журнале. Отклонение больше допустимого — перенастройка.
Журнал показаний ведут не для формальности. По нему видно, как меняется поведение рампы со временем: нарастающий дрейф выходного уровня при одинаковых условиях — ранний признак износа, который лучше исправить планово, чем дождаться отказа в середине смены.
Особенности контроля на перепускных рампах
На перепускной рампе проверяют обе ветви — не только активную. Резервная должна быть готова в любой момент: ёмкости заполнены, вентиль открыт до отсекающего блока, манометр на ветви в норме. Проверка резервной ветви при каждом пуске занимает 30 секунд. Пропустить её — значит обнаружить проблему именно тогда, когда активная ветвь опустеет.
Настройка при смене типа процесса
Если на рампе обслуживается несколько потребителей с разными требованиями к уровню подачи или производство переходит на другой процесс — настройку выполняют заново. Переставить выходной уровень «на глаз» и продолжить работу нельзя: разные процессы имеют разные допуски, и то, что устраивало сварщика, может вывести из строя аналитический прибор.
При смене газа — например, замене аргона на смесь аргон/CO₂ — также перепроверяют настройку. Газовые смеси ведут себя иначе, чем чистые газы: плотность и вязкость отличаются, редуктор при тех же механических установках даёт другой выходной уровень.
