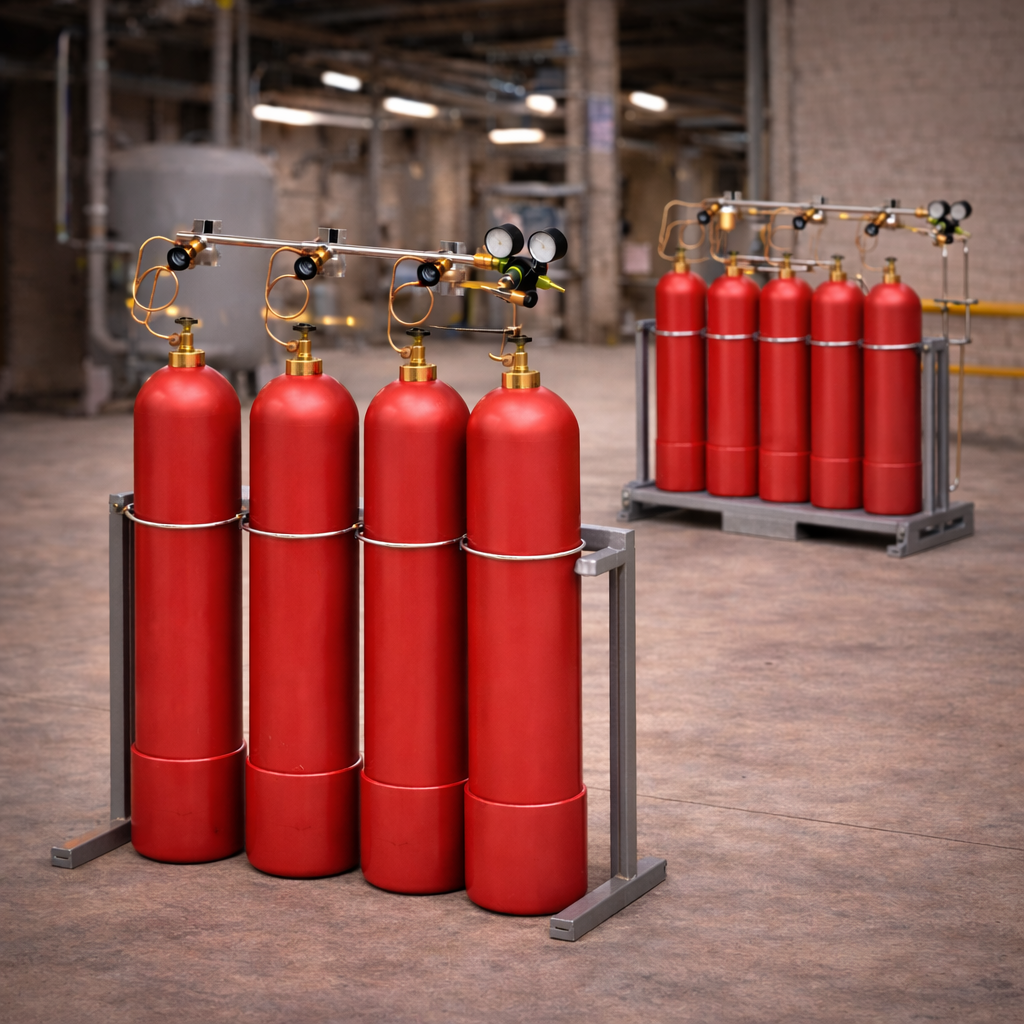

Газовая рампа — система трубопроводной арматуры, которая соединяет группу баллонов с потребителем. Содержимое поступает под высоким давлением, снижается редуктором до рабочего уровня и подаётся на сварочный пост, в медицинскую магистраль или на производственную линию. Без такой системы каждый источник приходится подключать отдельно — это ручная работа и потеря времени при каждой замене.
Принцип иной: к одному коллектору подключается сразу несколько ёмкостей — от 2 до 20 штук. Расход идёт из всей группы, пустые сосуды меняют поочерёдно без остановки процесса. Именно поэтому газовые рампы устанавливают там, где перерыв в подаче недопустим: в больницах, сварочных цехах, на установках лазерной резки.
Для чего нужна газовая рампа
Оборудование решает четыре задачи одновременно.
Непрерывность подачи. Пока одна ёмкость расходуется, остальные готовы к работе. Переключение — ручное или автоматическое — не прерывает поток: напор в магистрали остаётся стабильным.
Снижение и стабилизация давления. В стандартном баллоне среда хранится под 150–200 атм. Потребителю нужно обычно 2–16 атм — в зависимости от процесса. Встроенный редуктор снижает его до заданного уровня и удерживает значение даже при падении остатка в ёмкости.
Экономия. Из одиночного баллона рабочую среду невозможно выбрать полностью: как только напор опускается ниже рабочего, подача прекращается. В группе остаточное давление ёмкостей суммируется — общий КПД выше, потери ниже.
Безопасность. Система оснащена предохранительными и обратными клапанами. Обратный не допускает движения потока назад. Предохранительный сбрасывает избыток при превышении нормы. Манометры показывают напор в группе и на выходе — оператор контролирует остаток без прямого контакта с оборудованием.
Виды газовых рамп
Классификация строится по функциональному назначению — это принципиальное, а не номенклатурное деление.
Разрядная рампа подаёт содержимое баллонов к потребителю. Одна группа, один коллектор, один выход. Когда ёмкости пустеют — подача прекращается, группу меняют. Подходит там, где производство можно ненадолго остановить или где суточный расход невелик.
Перепускная рампа — два плеча и переключение между ними. Пока из первой группы идёт поток, вторая стоит наготове. Когда напор в первой падает до порогового значения — происходит переключение, автоматическое или ручное. Первую группу меняют, не останавливая линию. Именно такие установки стоят в операционных, на непрерывных сварочных линиях и на станциях плазменной резки.
Накопительная рампа работает в обратном направлении: не раздаёт, а собирает. К ней подключают ёмкости для заправки от компрессора, газификатора или общей магистрали высокого давления. Применяется на наполнительных станциях и в лабораториях, где нужна заправка нестандартных сосудов.
Автоматическая рампа — перепускная или разрядная с электронным блоком управления. Контроль давления, переключение между группами, сигнализация о низком остатке — всё без участия оператора. Оптимальна для круглосуточного снабжения без постоянного дежурства.
Из чего состоит газовая рампа
Базовый набор компонентов одинаков для большинства исполнений.
Элементы высокого давления
Коллектор — стальная или медная труба с отводами под каждую ёмкость. Это основная магистраль, в которой объединяется поток из всей группы. Материал зависит от рабочей среды: для кислорода — обезжиренная медь или нержавеющая сталь, для горючих — углеродистая сталь, для ацетилена — без меди и её сплавов.
Подводящие элементы — змеевики или рукава высокого давления (РВД). Змеевики компенсируют тепловое расширение. РВД проще в монтаже. Оба рассчитаны на 150–200 атм.
Запорные вентили — индивидуальные на каждый баллон и общий на выходе. Позволяют отсечь одну ёмкость, не останавливая всю систему.
Элементы регулирования и защиты
Редуктор понижает давление с баллонного до рабочего. Одноступенчатый даёт фиксированное значение на выходе. Двухступенчатый точнее удерживает уровень при изменениях внутри ёмкости — используется в высокоточных процессах.
Манометры показывают напор в группе и на выходе из редуктора.
Обратные и предохранительные клапаны — элементы защиты. Первый блокирует обратный ток, второй срабатывает при превышении допустимого уровня.
Из каких материалов делают рампы
Материал выбирается под конкретную рабочую среду — это требование безопасности, а не вопрос предпочтений.
Для кислорода весь тракт высокого давления обезжиривают: масло и органика в такой среде под давлением воспламеняются. Коллектор и фитинги — медь или нержавеющая сталь. Для горючих сред — углеродистая или нержавеющая сталь, уплотнения из углеводородостойких материалов. Для ацетилена медь и сплавы с долей этого металла выше 65% — под запретом: образуется взрывоопасное соединение. Для инертных и азота требования мягче — латунь, сталь, стандартные уплотнения.
Где применяют газовые рампы
Оборудование устанавливают везде, где непрерывная централизованная подача необходима.
В сварочных цехах — для аргона, смесей Ar/CO₂, кислорода и ацетилена на несколько постов одновременно. На станциях лазерной и плазменной резки — для азота и кислорода. В медицинских учреждениях — для кислорода, закиси азота, медицинского воздуха в палатах и операционных. В лабораториях — для аналитических смесей, калибровочных составов, гелия. В пищевой промышленности — для CO₂ и азота в линиях MAP-упаковки.
