Хлопок. Резкий свист в горелке. Иногда — пламя, уходящее не вперёд, к металлу, а назад, в шланг. Это обратный удар пламени — одна из самых опасных ситуаций при газовой сварке и резке. И одна из тех, где счёт идёт на секунды.
Большинство сварщиков сталкивались с хлопком хотя бы раз. Не каждый понимает, что за ним стоит и почему в одном случае всё закончилось испугом, а в другом — разрушенным редуктором или взрывом баллона. Разберём механику, защиту и порядок действий.
Что такое обратный удар и обратный проскок пламени
Это два связанных, но разных явления. Их часто путают.
Обратный удар — пламя из зоны сварки распространяется обратно в горелку, а при отсутствии защиты идёт дальше: в рукав, редуктор, баллон. Скорость распространения может превышать скорость подачи газа, и тогда фронт пламени движется навстречу потоку.
Обратный проскок (хлопок) — кратковременное втягивание пламени в мундштук с характерным хлопком. Часто гаснет сам. Это «лёгкая» форма, но она же — предвестник полноценного обратного удара, если причину не устранить.
Опасность нарастает по цепочке. Хлопок в мундштуке — неприятно. Пламя в рукаве — повреждение оборудования. Пламя, дошедшее до ацетиленового баллона, — это уже риск взрыва с разрушением баллона. Поэтому защита строится не на одном устройстве, а на нескольких рубежах.
Почему возникает обратный удар
Причина всегда одна по сути: скорость истечения газовой смеси падает ниже скорости горения. Фронт пламени получает возможность двигаться против потока. А вот поводов для этого несколько.
Засор или перегрев мундштука. Самая частая причина. Брызги металла залепляют выходные каналы, сечение уменьшается, скорость потока падает. Перегретый мундштук дополнительно поджигает смесь раньше времени.
Слишком близкое поднесение горелки к металлу. Мундштук почти касается заготовки — выход газа перекрывается, давление перед соплом растёт, поток тормозится. Классическая ошибка при работе в труднодоступных местах.
Падение давления газа. Закончился газ в баллоне, неисправен редуктор, передавлен или перекручен рукав. Подача проседает — скорость истечения падает ниже критической.
Неправильный режим. Слишком малый расход для выбранного мундштука, неверное соотношение кислорода и горючего газа. Смесь горит медленнее, чем выходит — точнее, выходит медленнее, чем горит.
Износ оборудования. Разболтанные соединения, подсос воздуха в тракт, негерметичный инжектор горелки. Любая нештатная подмешка воздуха меняет скорость горения смеси.
Чем это заканчивается без защиты
Сценарии — по нарастанию тяжести.
Лёгкий случай — хлопок, пламя погасло, сварщик повторно зажёг горелку и продолжил. Неприятно, но без последствий, если это разовое явление.
Средний случай — пламя проникло в рукав. Рукав прогорает, выходит из строя, в худшем варианте — воспламеняется по длине. Замена рукава, остановка работ, разбор причины.
Тяжёлый случай — пламя дошло до редуктора и баллона. Для кислородного редуктора это разрушение узла. Для ацетиленового баллона — нагрев, рост давления, риск разложения ацетилена с разрушением баллона. Это уже не про оборудование, а про людей рядом.
Именно поэтому защита от обратного удара — не опция и не перестраховка. Это обязательное требование, закреплённое в ГОСТ 12.2.054-81 и правилах охраны труда при газопламенных работах.
Три рубежа защиты
Грамотная газовая система защищена не одним устройством, а каскадом. Каждый рубеж страхует следующий.

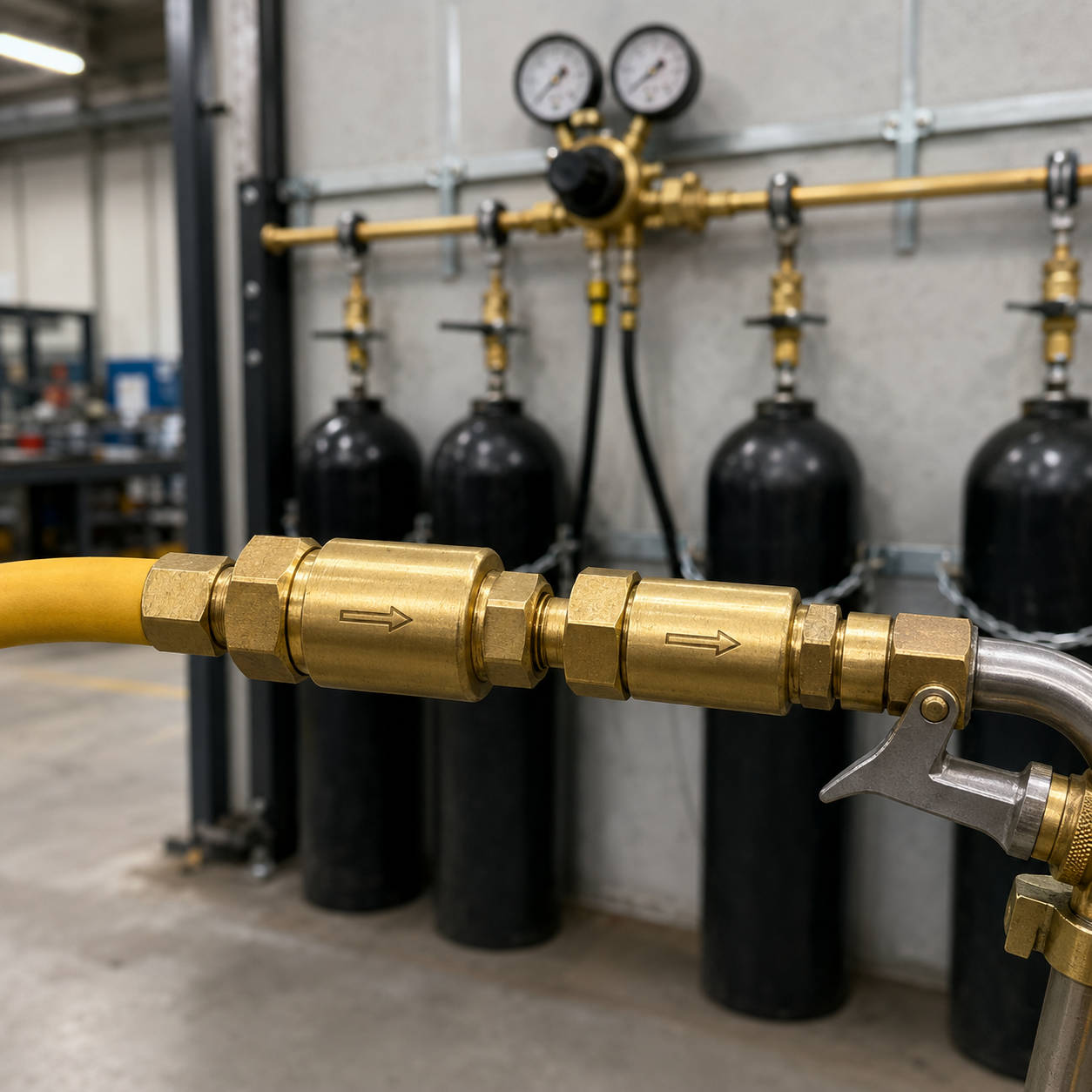

Обратный клапан ставится между горелкой и рукавом. Пропускает газ только в одном направлении — к горелке. При попытке обратного потока мгновенно закрывается. Это первая линия обороны, ближайшая к месту возникнования проблемы.
Предохранительный затвор (огнепреградитель) устанавливается на выходе рампы или перед редуктором. Его задача — погасить фронт пламени, не дать ему пройти дальше по магистрали к баллонам. Внутри — пламегасящий элемент, который отбирает у фронта тепло и обрывает горение.
Обвязка рампы с обратными клапанами на каждом отводе. В правильной газовой рампе каждый баллон подключён через индивидуальный обратный клапан. Даже если пламя прошло первые рубежи, оно не сможет попасть в баллоны — каждый отвод защищён отдельно.
Для горючих газов — ацетилена и водорода — все три рубежа обязательны по ГОСТ 12.2.054-81. Мы устанавливаем их на каждое изделие под горючий газ, независимо от числа баллонов: от рампы на 2 баллона до многопостовых конфигураций.
Что делать при обратном ударе: алгоритм
Действовать нужно быстро и в правильном порядке. Запомните последовательность до того, как она понадобится.
Первое — перекрыть вентили на горелке. Сначала кислород (для большинства горелок), затем горючий газ — порядок указан в инструкции к конкретной горелке. Это обрывает подачу смеси и лишает пламя топлива.
Второе — перекрыть вентили на баллонах или рампе. Если пламя ушло в магистраль, остановите подачу газа из источника полностью.
Третье — дать оборудованию остыть и осмотреть его. Рукав, редуктор, затвор, горелку. Прогоревший рукав — под замену без вариантов. Нагретый баллон — охладить водой, не использовать до проверки.
Четвёртое — найти и устранить причину. Прочистить мундштук, проверить давление, осмотреть соединения. Не зажигайте горелку повторно, пока не поняли, почему произошёл удар. Повтор почти гарантирован, если причина осталась.
Если в результате обратного удара нагрелся ацетиленовый баллон — отнеситесь к этому максимально серьёзно. Баллон выносят в безопасное место, охлаждают, наблюдают. К работе он не допускается до освидетельствования.
Как снизить риск заранее
Профилактика дешевле последствий. Несколько рабочих привычек закрывают большую часть рисков.
Чистите мундштук регулярно, не дожидаясь хлопков. Контролируйте давление по манометрам — проседание видно заранее. Проверяйте рукава на заломы и износ перед сменой. Не вырабатывайте баллон полностью — остаточное давление защищает от подсоса и нестабильной подачи. И главное — работайте через рампу с правильной обвязкой, а не напрямую с баллона без защитных устройств.
Кустарная сборка «баллон — редуктор — шланг — горелка» без обратных клапанов и затвора экономит копейки и создаёт риск, цена которого несопоставима с экономией.
