Вентиляция в помещении с горючим газом — это не про комфорт. Это про то, чтобы концентрация газа при утечке не достигла нижнего концентрационного предела воспламенения. Разница между «хорошо проветривается» и «соответствует нормам» — это разница между «безопасно» и «опасно, но пока везёт». При проверке надзорных органов разница становится ещё и денежной.
Нормативная база
Требования к вентиляции газоопасных помещений рассредоточены по нескольким документам.
СП 60.13330.2020 (Отопление, вентиляция и кондиционирование воздуха) — общие требования к вентиляционным системам производственных зданий.
СП 4.13130.2013 — противопожарные расстояния, в том числе требования к вентиляции взрывоопасных производств.
ГОСТ 12.1.005-88 — допустимые концентрации вредных веществ, предельно допустимые концентрации (ПДК).
ПБ 03-576-03 — для помещений с компрессорными установками и сосудами под давлением с горючими газами.
СП 12.13130.2009 — классификация помещений по взрывопожарной и пожарной опасности. Для горючих газов — категория А. Это определяет все конструктивные и вентиляционные требования.

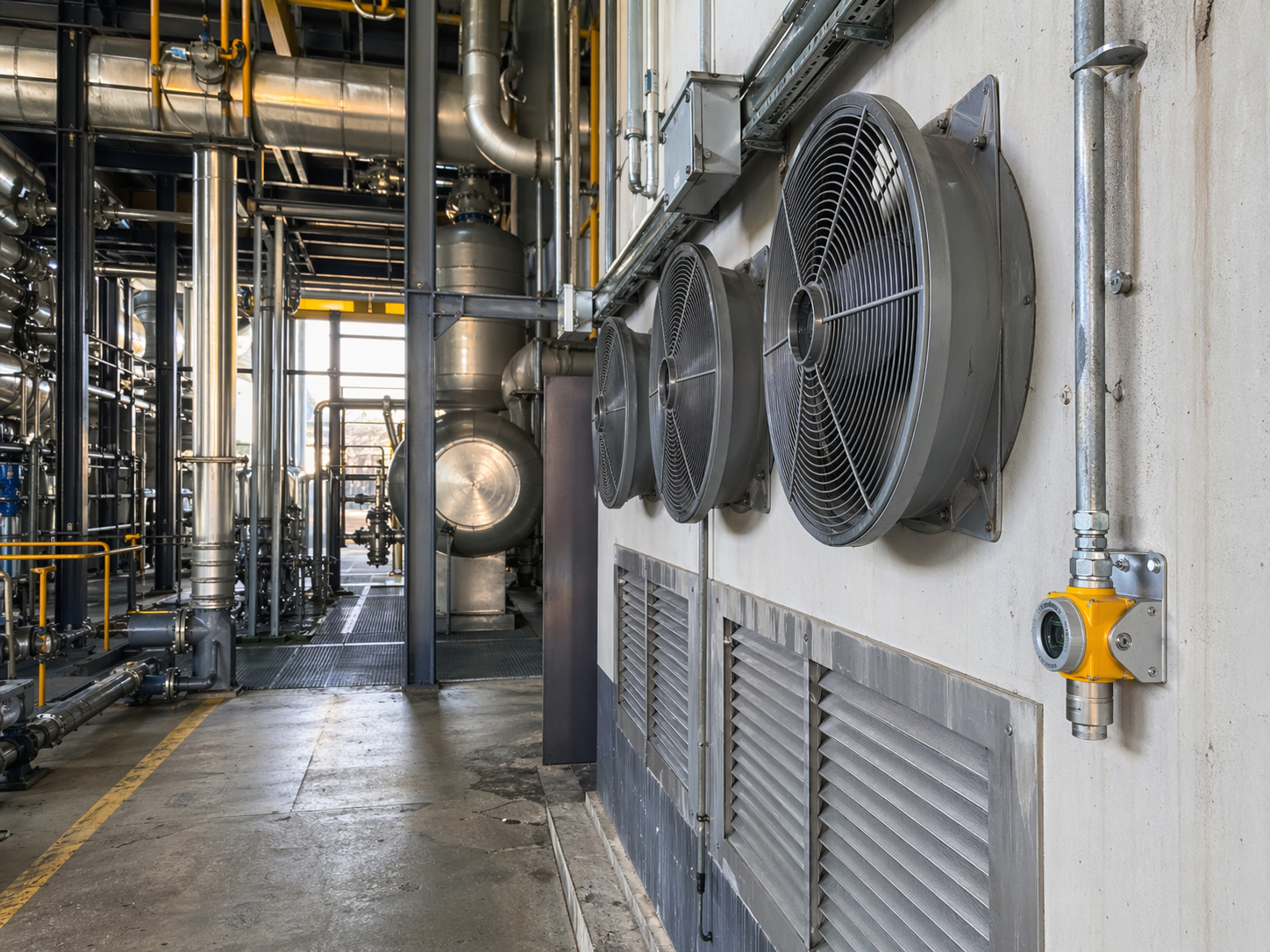

Принципы: откуда брать и куда отводить
Правило первое: направление вентиляции зависит от плотности газа.
Газы тяжелее воздуха (пропан, CO₂, бутан) оседают вниз и накапливаются у пола. Вытяжные решётки — у пола. Приточные — в верхней зоне. Пример: склад с пропановыми баллонами, компрессорные для СУГ.
Газы легче воздуха (водород, ацетилен, метан) поднимаются вверх. Вытяжные — у потолка или через аэрационные фонари. Приточные — в нижней зоне. Пример: водородная компрессорная, ацетиленовая станция.
Аргон, азот, CO₂ — асфиксианты, не взрывоопасны в обычных концентрациях, но могут вытеснять кислород. Вытяжку устраивают с учётом их плотности: аргон тяжелее воздуха — вытяжка снизу, азот чуть легче — у потолка.
Если в помещении несколько газов с разной плотностью — вытяжку организуют с двух уровней: нижнего и верхнего.
Кратность воздухообмена
Кратность — сколько раз в час объём воздуха в помещении полностью меняется. Для газоопасных помещений — нормируется нормативными документами и расчётом.
Для компрессорных с горючими газами — не менее 6–10 кратностей воздухообмена в час в рабочее время. При аварийной ситуации — аварийная вентиляция должна обеспечить до 20–30 кратностей.
Для помещений хранения баллонов — не менее 3 кратностей в час.
Важно: расчётная кратность — не максимум возможностей вентилятора, а гарантированный минимум при любых условиях работы. Если вентилятор даёт 6 кратностей при +20 °C и только 4 при −20 °C (из-за возросшего сопротивления воздухозаборников), нормы обеспечены только летом.
Аварийная вентиляция
Для категории А (взрывоопасные помещения) — аварийная вентиляция обязательна. Включается автоматически при сигнале газоанализатора или вручную — кнопкой у входа снаружи.
Расчёт аварийного расхода ведут из условия разбавления концентрации газа до безопасного уровня за нормированное время (обычно 10–15 минут).
Электродвигатели аварийной вентиляции — только во взрывозащищённом исполнении (маркировка Ex). Обычный двигатель в зоне взрывоопасной концентрации газа при своём включении может стать источником воспламенения.
Связь с газоанализаторами
Вентиляция и газоанализаторы работают в паре. Датчик фиксирует превышение концентрации — система автоматически включает аварийную вентиляцию и закрывает запорные клапаны на газовых линиях. Это называется интегрированной системой газовой безопасности.
Пороги срабатывания: предупредительный — 20% НКПР, аварийный — 50% НКПР. При достижении предупредительного — включается аварийная вентиляция. При аварийном — отключение газоподачи.
О выборе газоанализаторов — в статье «Газоанализатор: зачем нужен и как выбрать». О хранении газовых баллонов — в статье «Хранение газовых баллонов».
Типичные ошибки проектирования
Вентиляция «по аналогии». Берут кратность с соседнего объекта без расчёта под конкретный газ и объём помещения. Кажется, что работает. Расчёт часто показывает другое.
Неправильное расположение решёток. Приточные и вытяжные решётки на одной стене рядом. Воздух идёт по кратчайшему пути, не захватывая остальной объём. «Мёртвые зоны» с накопленным газом.
Отсутствие резервного вентилятора. Один вентилятор остановился — вентиляции нет. Для категории А — наличие резерва обязательно.
Взрывозащита только на вытяжке. Приточные вентиляторы тоже должны быть во взрывозащищённом исполнении: они работают в зоне потенциально взрывоопасной атмосферы.
О требованиях к размещению компрессорных станций — в статье «Размещение компрессорных станций».
