Газовая рампа — это важнейший элемент системы газоснабжения, обеспечивающий стабильную подачу газа при контролируемом давлении.
Чтобы система работала надёжно и безопасно, необходимо понимать, как устроена схема газовой рампы, какие узлы в неё входят и как они взаимодействуют между собой.
1. Назначение и суть схемы рампы
Газовая рампа представляет собой распределительный узел, который объединяет несколько источников газа — например, баллоны или моноблоки — в одну магистраль.
Её основная задача — снизить давление, обеспечить непрерывную подачу газа и защитить систему от перегрузок и утечек.
Схема рампы может быть ручной (управляемой оператором) или автоматической (с электронной системой переключения). Независимо от типа, принцип построения у всех один:
вход → регулировка давления → контроль → выход к потребителю.
2. Основные элементы схемы газовой рампы
Любая рампа состоит из нескольких функциональных зон, каждая из которых выполняет свою роль:
- Входная группа. Сюда подключаются баллоны или ресиверы. Давление на этом участке — самое высокое.
- Коллектор. Объединяет несколько источников газа в единый контур. Коллектор изготавливается из нержавеющей стали или латуни и рассчитан на давление до 200–300 бар.
- Редуктор давления. Главный узел, регулирующий и стабилизирующий давление. Редукторы бывают одно- и двухступенчатые, в зависимости от точности и характера потребления.
- Запорная арматура. Вентили, краны и отсечные клапаны позволяют отключать отдельные участки системы для обслуживания или замены баллонов.
- Предохранительные устройства. Клапаны сброса защищают систему от превышения давления, предотвращая аварии.
- Обратные клапаны. Не допускают обратного тока газа и смешивания содержимого разных баллонов.
- Манометры и датчики. Контролируют давление на входе и выходе. При необходимости — передают сигнал на пульт управления.
- Выходной патрубок. Соединяет рампу с магистралью потребления или системой распределения.
3. Принцип работы газовой рампы
Работа рампы строится на контроле потока газа и регулировании давления:
- Газ поступает из подключённых баллонов или ресиверов в коллектор.
- Редуктор понижает давление до безопасного рабочего уровня.
- Манометры показывают значения на входе и выходе, позволяя оператору контролировать состояние системы.
- Подача газа идёт к потребителю через выходной патрубок.
- Переключение секций — при падении давления в одной группе система переводится на резервную. В автоматических моделях это происходит без участия оператора.
4. Типовые схемы газовых рамп
Существует несколько базовых схем в зависимости от конфигурации и назначения:
Односторонняя схема — самая простая. Газ поступает от одной группы баллонов к потребителю через редуктор.

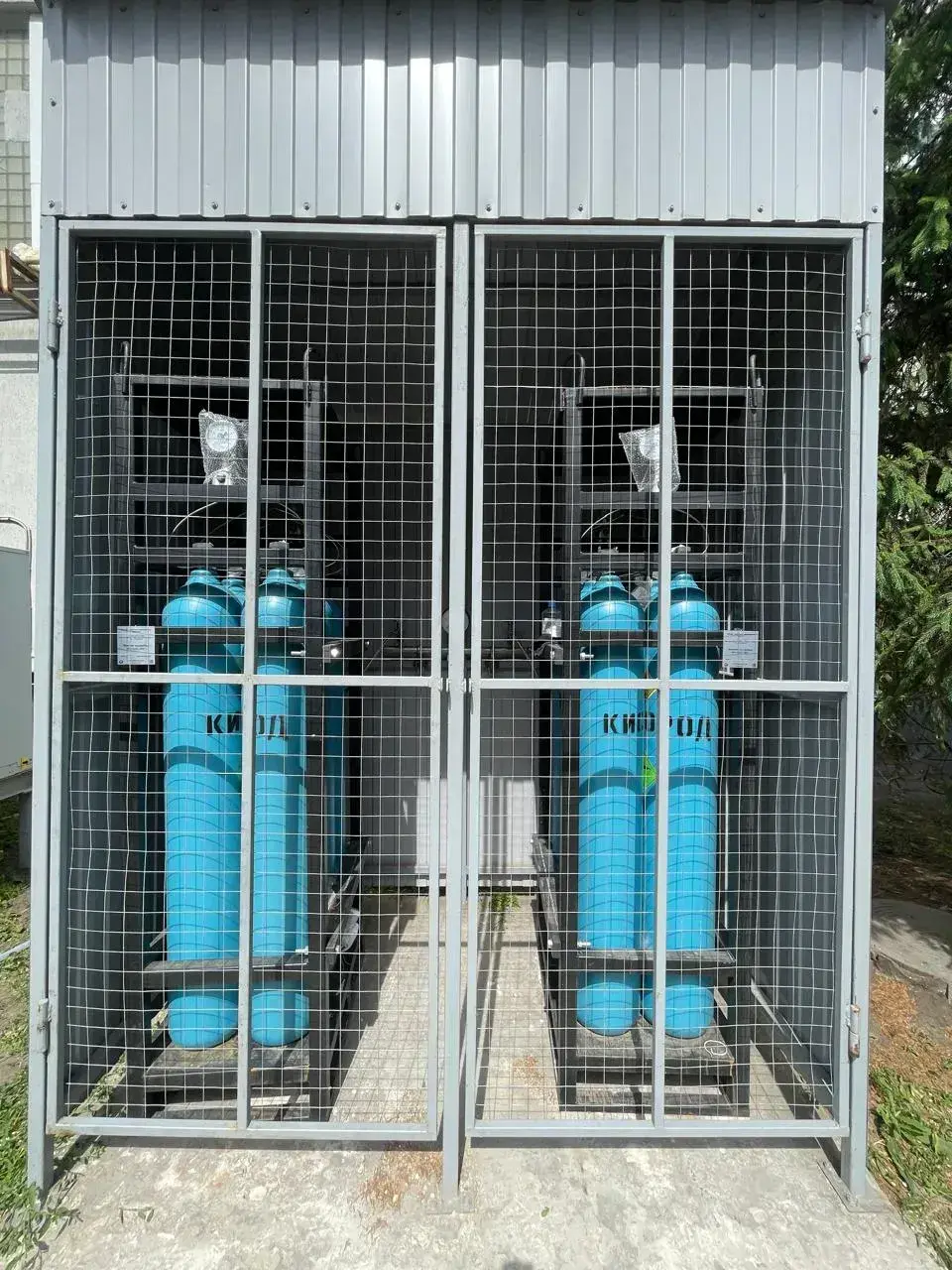

Двусторонняя схема — рампа имеет рабочую и резервную линии, что обеспечивает непрерывную подачу при замене баллонов.
Автоматическая схема — система оснащена датчиками давления и электромагнитными клапанами, которые самостоятельно переключают подачу газа.
Накопительная схема — используется при пиковых расходах, имеет промежуточный ресивер для компенсации давления.
5. Особенности проектирования схемы
При разработке схемы рампы учитываются:
- тип и свойства газа — горючий, инертный, окислитель;
- рабочее давление — входное и выходное;
- число подключаемых источников;
- режим работы — постоянный, периодический, резервный;
- возможность обслуживания без остановки подачи;
- условия размещения — температура, влажность, наличие вентиляции.
Важно соблюдать баланс между производительностью, безопасностью и удобством обслуживания.
6. Меры безопасности при эксплуатации схемы
- Все соединения должны быть герметичными и испытаны под давлением.
- Материалы — только сертифицированные и совместимые с конкретным газом.
- Для кислородных рамп запрещено использование любых смазок и масел.
- Помещение должно иметь вентиляцию и систему контроля утечек.
- Манометры и клапаны проходят проверку не реже одного раза в год.
- Все операции по включению и отключению проводятся при закрытых вентилях.
7. Обслуживание и проверка схемы
Регулярное обслуживание рампы включает:
- осмотр коллекторов и соединений;
- проверку герметичности соединений;
- калибровку манометров;
- очистку фильтров;
- проверку предохранительных и обратных клапанов.
Результаты проверок фиксируются в журнале технического обслуживания.
8. Заключение
Схема газовой рампы — это продуманная система, обеспечивающая безопасную и надёжную подачу газа под нужным давлением.
Знание конструкции и принципов её работы позволяет правильно спроектировать установку, подобрать оборудование и гарантировать безопасную эксплуатацию.
При выборе и монтаже важно учитывать свойства газа, условия эксплуатации и требования нормативных документов.
Качественно собранная рампа служит годами, обеспечивая стабильность и безопасность газоснабжения.
