Компрессорная станция — не просто «большой насос». Это технологический комплекс, где несколько единиц оборудования работают в жёсткой связке: одна готовит газ к сжатию, другая сжимает, третья охлаждает, четвёртая очищает и хранит. Убери любое звено — система не работает. Принцип работы компрессорной станции понятен, если разобрать каждый этап по порядку.
Что делает компрессорная станция
Задача одна: принять газ при низком давлении и выдать его при высоком. Источник — магистральный трубопровод, атмосферный воздух, испаритель жидкого газа или баллонный коллектор. Получатель — промышленный потребитель, газораздаточная станция, баллоны или газопровод.
По пути давление поднимается в десятки или сотни раз. Сжатие выделяет тепло — без промежуточного охлаждения ни одна многоступенчатая КС не работает. Охлаждение снижает температуру газа и конденсирует влагу: её отделяют и выводят из системы.
Основное оборудование компрессорной станции
Входной блок
Первый элемент — фильтр грубой очистки. Он задерживает механические частицы, пыль, капельную влагу. Без него абразив попадает в рабочие цилиндры и разрушает поршни, кольца и клапаны. Фильтрующие элементы меняют по регламенту — или раньше, если перепад давления на фильтре превысил допустимый.
После фильтра — входной запорный вентиль и нередко осушитель: адсорбционный или хладоновый. Осушитель снижает точку росы среды перед агрегатом и предотвращает конденсацию влаги в цилиндрах.
Компрессорный блок
Сердце станции. Для высокого напора (100–250 атм) ставят поршневые агрегаты — они дают нужный уровень при относительно невысокой производительности. Для среднего напора (до 40 атм) и большого расхода — ротационные или винтовые машины.
Многоступенчатое сжатие — стандарт для высокого давления. Газ сжимается последовательно в нескольких цилиндрах: первая ступень поднимает напор до 20–30 атм, вторая — до 60–80 атм, третья — до 150–200 атм. Между ступенями стоят промежуточные охладители. Без них температура среды после каждой ступени растёт, КПД агрегата падает.
Система охлаждения
Компрессорный блок генерирует значительное тепло. Его надо отводить — иначе агрегат перегреется и встанет. Отводят двумя способами: воздухом — проще в обслуживании, или водой — эффективнее при высоком напоре и большой мощности.

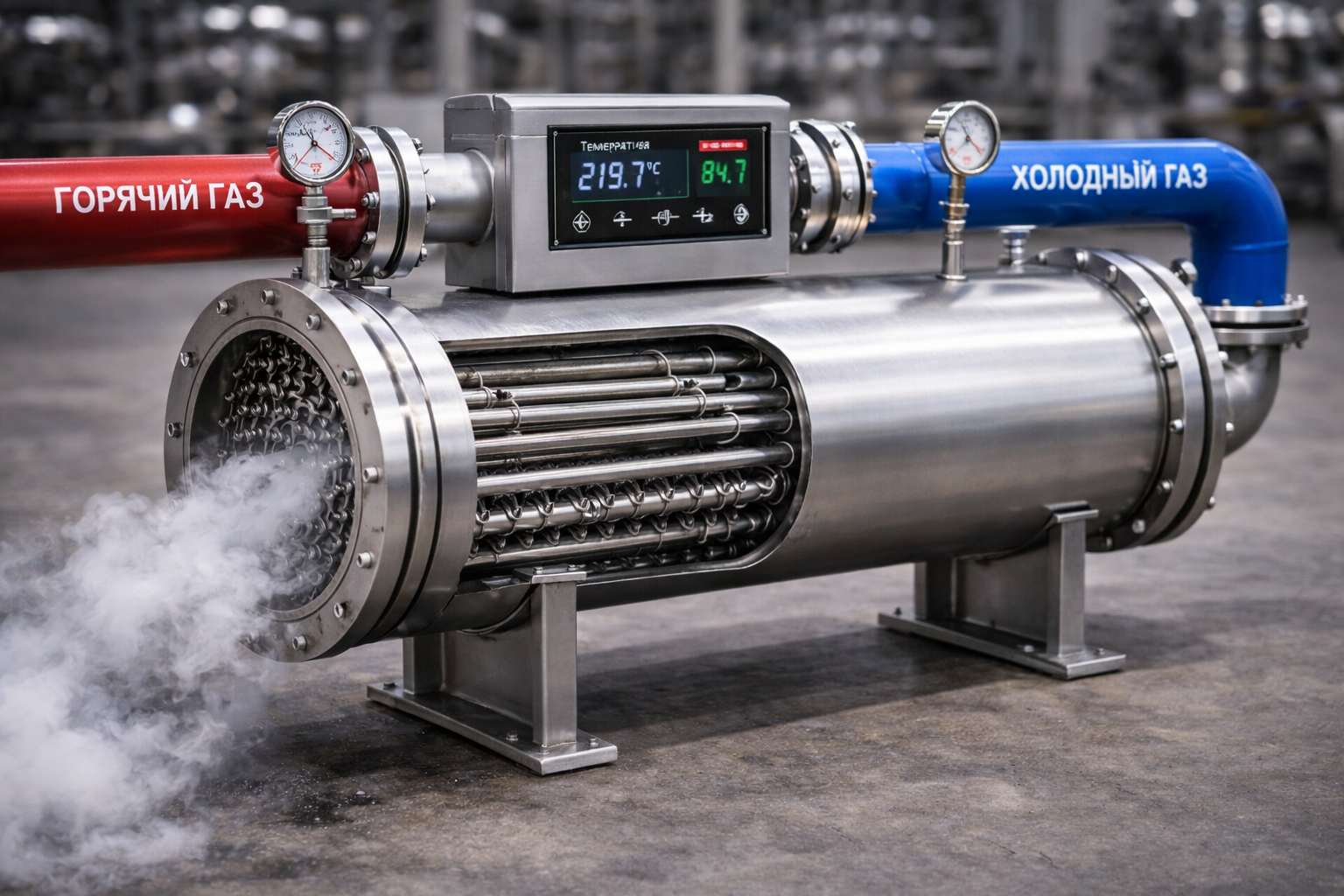

Промежуточные охладители стоят между ступенями. Концевой — после последней. Он снижает температуру сжатого продукта до температуры окружающей среды и конденсирует остаточную влагу. Конденсат отделяет сепаратор и выводит из потока.
Сепараторы и осушители высокого давления
После охлаждения из газа отделяют конденсат. Сепаратор работает инерционно: поток закручивается или резко меняет направление, капли влаги собираются на стенках и стекают в дренаж.
На объектах с жёсткими требованиями к сухости — медицина, электроника, аналитика — добавляют осушители высокого давления: адсорберы с молекулярными ситами. Они снижают точку росы до −40…−70 °С.
Аккумуляторный ресивер
После сепаратора и осушителя сжатый газ поступает в ресивер — накопительный сосуд. Он решает три задачи: сглаживает пульсации напора от поршневого агрегата, создаёт буферный запас при пиковых нагрузках и служит дополнительной ступенью сепарации.
Объём ресивера зависит от производительности агрегата и характера потребления. Равномерный непрерывный расход — ресивер меньше. Производство с пиковым потреблением — больше. Правило простое: чем непредсказуемее нагрузка, тем крупнее буфер.
Выходной блок
Из ресивера газ через запорную арматуру и редукционный клапан идёт к потребителю. Регулятор давления на выходе держит заданный уровень независимо от колебаний в ресивере. Завершают выходной блок фильтр тонкой очистки, счётчик расхода и предохранительный клапан.
Как КС работает в автоматическом режиме
Датчик в ресивере отслеживает давление. Оно упало ниже нижней уставки — агрегат запускается. Достигло верхней — останавливается. Оператор контролирует параметры с пульта, система сама держит давление в заданном диапазоне. Вручную запускать машину после каждого цикла не нужно.
Резервный агрегат включается автоматически при отказе основного или при пиковой нагрузке, с которой один аппарат не справляется. Переключение незаметно для потребителя: подача не прерывается.
Размещение и требования к помещению
Компрессорную станцию размещают в отдельном строении или в выделенном помещении с огнестойкими перегородками. Вентиляция — не менее 3 воздухообменов в час для обычных газов, усиленная для горючих и токсичных сред. Поршневой агрегат шумит до 85 дБ. Для защиты персонала ставят звукоизолирующие кожухи или выносят управление в отдельное помещение.
Фундамент под КС рассчитывают с учётом динамических нагрузок от поршневой машины. Вибрация — главная причина преждевременного износа соединений и арматуры. Антивибрационные опоры под компрессорный блок и гибкие вставки в трубопроводах — не опция, а обязательные элементы конструкции.
