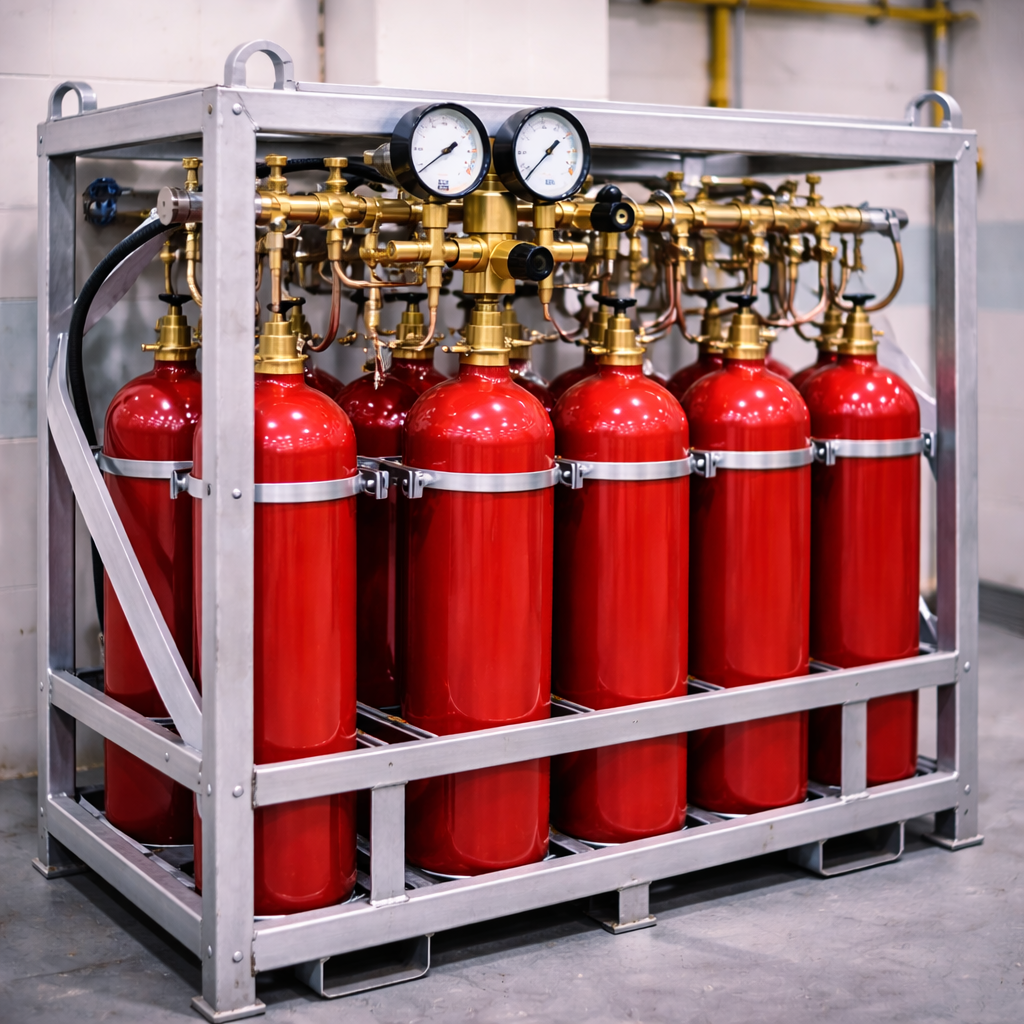

МБГ выглядит как монолитная конструкция, которую сложно разобрать на части визуально. Но у каждого элемента своя роль, и понимать устройство газового моноблока важно — при выборе, при эксплуатации и при оценке причин неисправности. Разберём устройство моноблока от рамы до выходного штуцера.
Несущая рама
Основа всей конструкции. Рама принимает на себя нагрузку от сосудов (каждый весит 60–80 кг при полной заправке), обеспечивает жёсткость при транспортировке и перегрузке.
Материал — сварная конструкционная сталь, нередко с антикоррозионным покрытием. Снизу — проёмы под вилы погрузчика, по бокам или сверху — такелажные проушины для подъёма краном. Нагрузка на точки подъёма рассчитывается с запасом — полностью заряженный МБГ-16 весит до 1,5 тонны.
Рама также выполняет защитную функцию: предохраняет вентильный узел и коллектор от механических ударов при погрузке и разгрузке. Повреждение рамы — повод для внеплановой проверки: после сильного удара проверяют крепления сосудов и целостность соединений.
Сосуды под давлением
Стальные баллоны по ГОСТ 949-73 — стандартные промышленные ёмкости объёмом 40 или 50 литров. Рабочее давление — 150 или 200 атм. Каждый сосуд имеет собственный паспорт с серийным номером, датой изготовления и датой последнего освидетельствования.
В моноблоке сосуды закреплены вертикально или горизонтально, в зависимости от конструкции. Вертикальное расположение — чаще для напольных стационарных конструкций. Горизонтальное — для транспортируемых в кузове автомобиля.
Шейка каждого сосуда подключается к коллектору через индивидуальный вентиль или через жёсткий медный или стальной змеевик. Змеевик компенсирует тепловое расширение при перепадах температуры — если соединение жёсткое, без компенсатора, циклические нагрузки разрушат резьбу шейки.
Коллектор
Центральный элемент конструкции. Коллектор — это стальная или нержавеющая труба с ответвлениями к каждому сосуду. По ней содержимое всех ёмкостей поступает параллельно к общему выходу.
Материал коллектора зависит от рабочей среды. Для кислорода — нержавеющая сталь с обезжиренным внутренним трактом. Для горючих сред — нержавеющая сталь или специальная сталь без медьсодержащих деталей. Для инертных газов — сталь или латунь.
На коллекторе расположены: запорный вентиль (общий выходной), манометр (показывает суммарное давление в системе), предохранительный клапан (сброс при превышении допустимого давления). На каждом ответвлении к сосуду — обратный клапан, препятствующий перетоку содержимого между сосудами при неравномерном расходе.
Запорный вентиль
Главный управляющий элемент. Открывает и перекрывает подачу из всей системы к потребителю. Конструктивно — шаровой или игольчатый вентиль с маховиком или рукояткой. Класс давления соответствует рабочему давлению сосудов — PN160 или PN250.
Вентиль открывают плавно. Резкий рывок при давлении 150 атм — удар по редуктору и по уплотнениям выходного штуцера. Один-два оборота маховика — пауза, оценка показаний манометра — дальше.
Манометр
Входной манометр на коллекторе показывает усреднённое давление по всем сосудам. Это не давление конкретной ёмкости, а суммарная картина. Когда показание падает ниже минимального рабочего порога для подключённого редуктора — всю конструкцию меняют целиком.
Класс точности манометра — 1,5 или 2,5. Поверку проводят ежегодно. Прибор с истёкшим сроком поверки, разбитым стеклом или стрелкой, не возвращающейся к нулю, — неисправный, работать с ним запрещено.
Предохранительный клапан
Страховочный элемент. Срабатывает при превышении давления выше установленной уставки — как правило, 1,1–1,15 от рабочего давления. Сброс идёт наружу через дренажную трубку — не в помещение.
Работоспособность клапана проверяют имитацией срабатывания: ежемесячно нажимают на шток и убеждаются, что клапан открывается и возвращается на место без заедания.
Выходной штуцер
Точка подключения к потребителю. Резьба — стандартизированная: правая для инертных сред и кислорода, левая для горючих. Под штуцер устанавливают шланг высокого давления (РВД) или регулятор непосредственно, если расположение позволяет.
Как все элементы работают вместе
Устройство газового моноблока реализует простой принцип: несколько сосудов — один выход. Содержимое из всех ёмкостей поступает параллельно через обратные клапаны в общий коллектор. Давление в коллекторе выравнивается — оно равно давлению наиболее наполненного сосуда. По мере расходования все сосуды опустошаются примерно равномерно.
На выходе коллектора — общий запорный вентиль. За ним — редуктор или шланг высокого давления к внешнему редуктору. Редуктор снижает давление с 150–200 атм до рабочего уровня потребителя. Это единственная регулируемая точка в системе: сам МБГ не регулирует давление, только хранит и подаёт.
Простота конструкции — её главное преимущество. Нет движущихся частей (кроме вентиля и клапанов), нет электроники, нет автоматики. Работает при любой температуре в диапазоне эксплуатации, не требует внешнего питания, не зависит от наличия связи или управляющего сигнала.
