Сварщики не любят чугун. Это понятно: заварить трещину в чугунном блоке цилиндров или корпусе насоса — задача, в которой легко получить новую трещину рядом со старой. Чугун не прощает спешки и незнания его физики. Но если понять, почему он ведёт себя именно так, — задача перестаёт казаться невозможной.
Почему чугун трудно сваривается
Чугун — это сплав железа с углеродом, где углерода 2–4% и более. Именно высокое содержание углерода создаёт все проблемы при сварке.
При быстром нагреве и охлаждении углерод не успевает перераспределиться в структуре — образуется белый чугун (цементит) в зоне термического влияния. Белый чугун твёрдый, хрупкий и практически нельзя обработать резанием. В зоне рядом со швом появляется хрупкая полоска, которая при малейших напряжениях даёт трещину.
Вторая проблема — тепловое расширение. Чугун плохо проводит тепло. Место сварки нагревается, расширяется, а соседние холодные зоны сопротивляются. При охлаждении — обратный процесс. Результат — внутренние напряжения, которые разрывают материал по слабым местам.
Третья проблема — хрупкость самого материала. Чугун практически не деформируется пластически. Там, где сталь изогнётся, чугун лопнет.
Методы сварки чугуна
Горячая сварка
Деталь предварительно нагревают до 600–650 °C во всём объёме или в зоне сварки. При такой температуре тепловой градиент между зоной сварки и остальной деталью минимален. Углерод успевает диффундировать, белый чугун не образуется. После сварки — медленное контролируемое охлаждение в печи или засыпанной песком яме.
Это самый надёжный метод для ответственных деталей. И самый трудозатратный: нужна печь или горн, оборудование для медленного охлаждения, время.
Применяется для ответственного ремонта: блоки двигателей, станины станков, корпуса насосов и компрессоров.
Холодная сварка
Деталь не нагревают или нагревают локально до 200–300 °C. Применяют специальные никелевые или медно-никелевые электроды (Ni-Fe, Cu-Ni), которые дают мягкий пластичный шов. Никель не образует хрупких карбидов с углеродом — именно поэтому никелевые электроды работают там, где стальные дают трещины.
Техника: короткие швы длиной 30–40 мм, немедленная проковка каждого шва, длительные паузы для остывания. Цель — не давать накапливаться термическим напряжениям.
Результат — менее надёжный, чем при горячей сварке, но применим в полевых условиях без специального оборудования.

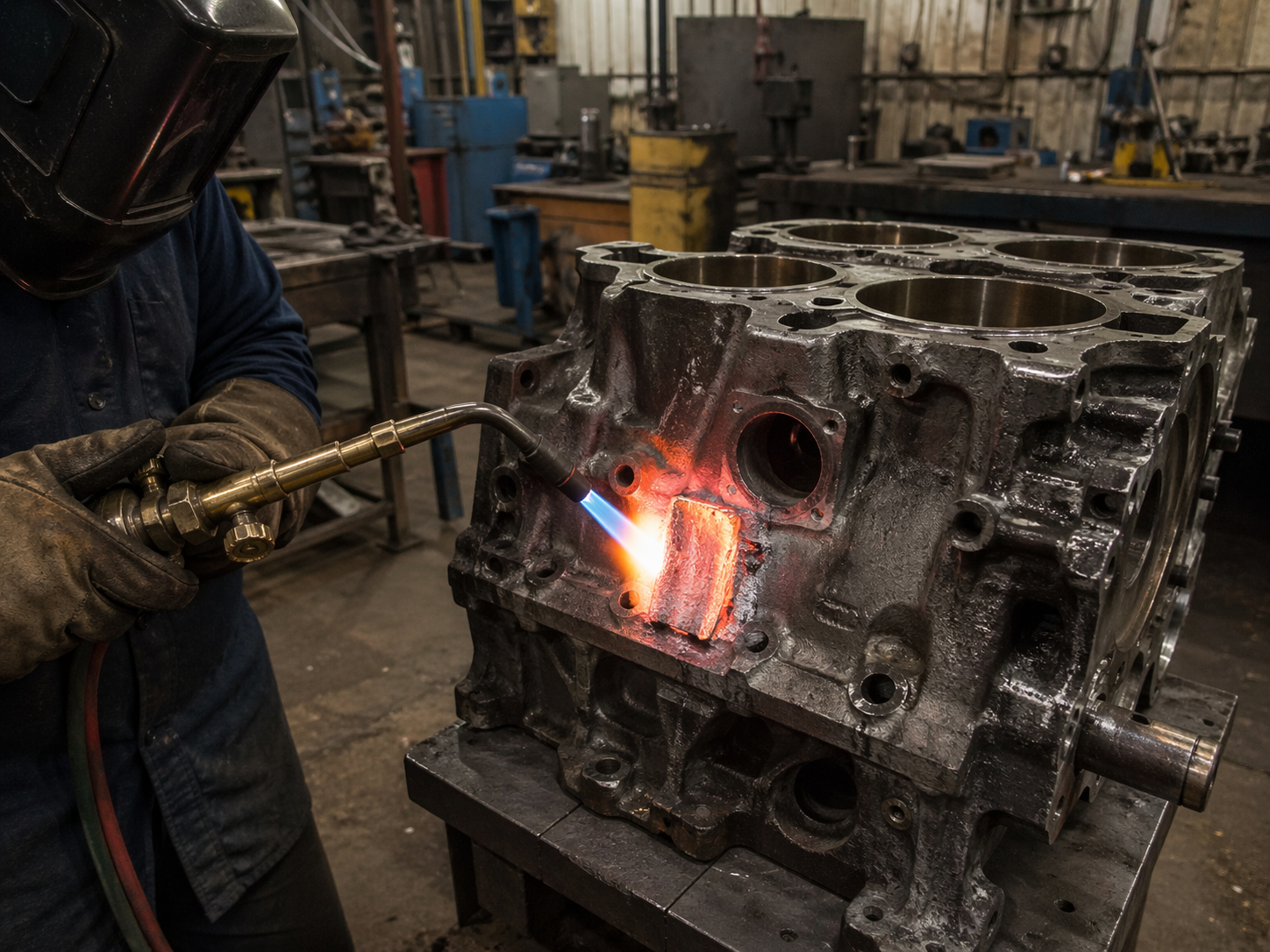

Газовая сварка
Кислородно-ацетиленовое пламя — традиционный метод для ремонта чугуна. Позволяет точно контролировать тепловложение и скорость нагрева.
Пламя — с небольшим избытком ацетилена (науглероживающее). Это снижает содержание кислорода в зоне сварки и уменьшает риск образования хрупких оксидов. Присадочный пруток — специальный чугунный с флюсом или универсальный флюс на основе буры.
Газовая сварка позволяет нагревать деталь плавно и широкозонно — значительно лучше контролируется равномерность нагрева, чем при электродуговой. Именно поэтому для тонкостенных чугунных деталей — радиаторов, труб малого диаметра — газовую сварку применяют чаще.
Для снабжения кислородом и ацетиленом нескольких постов ремонта — газовые рампы с автоматическим переключением. Подробнее о выборе рампы — в статье «На что обратить внимание при выборе газовой рампы».
Правила, которые снижают риск трещин
Медленный нагрев. Никакой горелкой «в одну точку». Нагревают широко, постепенно, давая теплу распространиться.
Симметричное охлаждение. После сварки деталь охлаждают равномерно. Никаких сквозняков, никакого обдува сжатым воздухом. В идеале — засыпать сухим песком и дать остыть несколько часов.
Короткие швы с паузами. Даже при горячем методе длинный непрерывный шов накапливает напряжения. Делают участки по 50–80 мм, дают деталь остыть до рабочей температуры предварительного нагрева, продолжают.
Проковка. Каждый шов сразу после укладки проковывают лёгкими ударами молотка. Это снимает часть напряжений за счёт пластической деформации шва, пока металл ещё горячий.
Пайка как альтернатива
Для тонкостенных чугунных деталей с небольшими трещинами пайка медно-цинковым или серебряным припоем — иногда лучший выбор, чем сварка. Температура пайки (700–900 °C) ниже, чем при сварке. Нет расплавления основного металла — нет зоны термического влияния, нет белого чугуна.
О пайке твёрдым припоем подробно — в статье «Пайка твёрдым припоем».
