Редуктор — деталь, без которой газовая система просто не работает. Баллон хранит газ при 150–200 атм. Потребитель — сварочная горелка, пневматический инструмент, прибор — работает при 0,5–10 атм. Редуктор стоит между ними и делает одно: снижает давление до рабочего и поддерживает его постоянным, сколько бы газа ни оставалось в баллоне.
Как работает редуктор
Принцип у большинства редукторов один: газ высокого давления поступает в камеру высокого давления, затем через регулируемый клапан — в камеру низкого давления. Давление в камере низкого давления давит на мембрану, которая связана с клапаном. Когда давление достигает заданного уровня — клапан прикрывается. Упало ниже — открывается. Система самоуравновешивается.
Двухступенчатые редукторы делают это дважды: сначала снижают давление до промежуточного, затем до рабочего. Результат — более стабильное выходное давление при значительных изменениях входного. Для точных процессов (аналитика, калибровка, медицина) это принципиально.
Почему нельзя использовать один редуктор на разные газы
Первое и главное правило. Редуктор для кислорода и редуктор для горючего газа — принципиально разные устройства. Причины две.
Первая — безопасность. Следы масла и жира в кислородном редукторе могут вспыхнуть со взрывом: кислородная среда резко снижает температуру воспламенения любых горючих веществ. Все детали кислородных редукторов обезжирены при производстве.
Вторая — резьба. Для горючих газов (ацетилен, водород, пропан) используют левую резьбу присоединительного штуцера — специально, чтобы исключить путаницу с кислородным оборудованием.
Виды редукторов
Баллонные

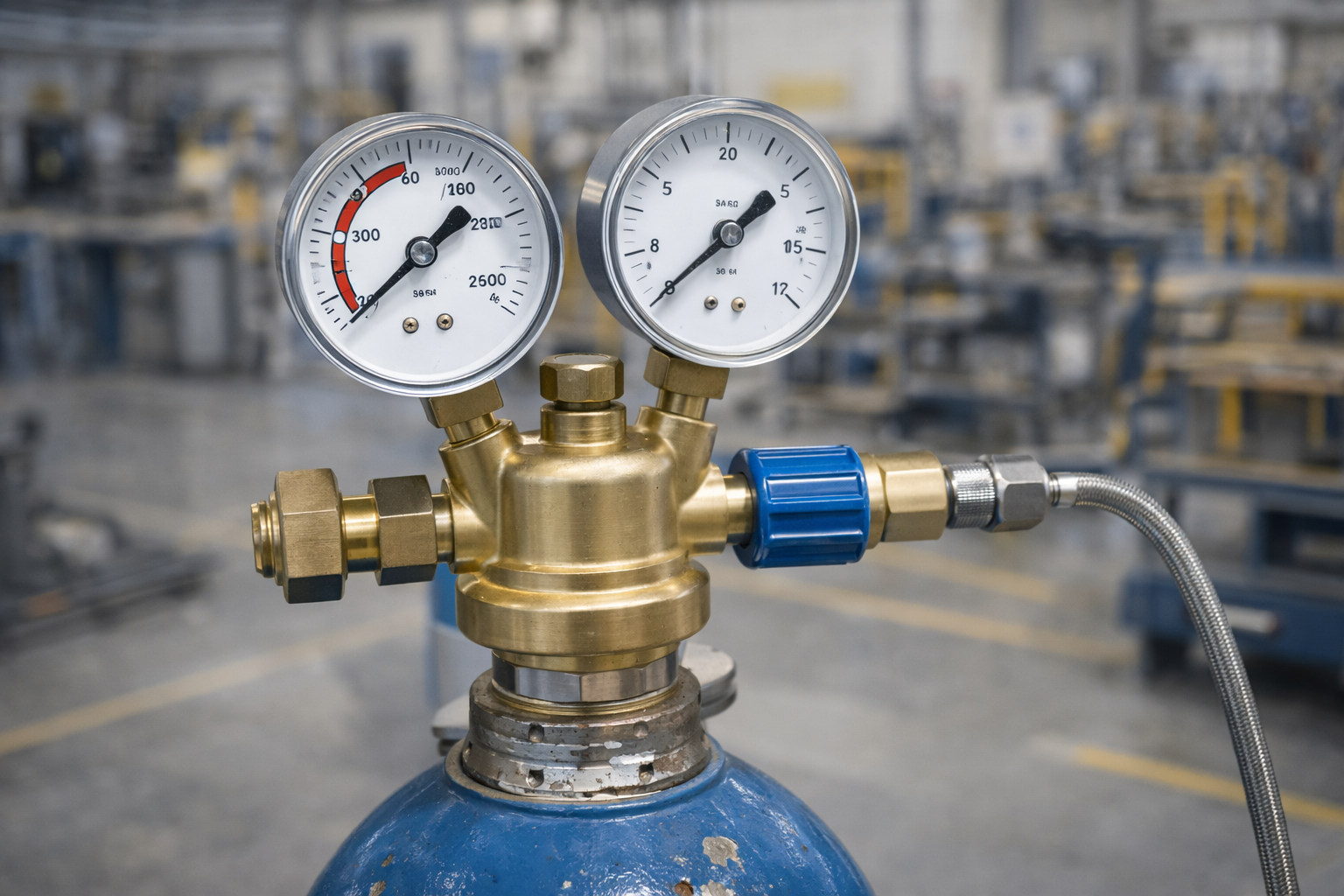

Устанавливаются непосредственно на вентиль баллона. Компактные, рассчитаны на работу с одним баллоном. Стандарт для небольших производств, лабораторий, строительных постов.
Маркировка указывает газ, под который редуктор предназначен: БКО (баллонный, кислород), БАО (баллонный, аргон), БПО (баллонный, пропан) и т. д.
Рамповые
Устанавливаются на коллектор газовой рампы — один редуктор обслуживает всю группу баллонов. Рассчитаны на более высокую пропускную способность и длительную непрерывную работу. Как правило, двухступенчатые — выходное давление стабильнее даже при значительном падении давления в баллонах.
Рамповый редуктор — обязательный элемент любой газовой рампы. Его выбирают совместно с рампой, исходя из рабочего давления потребителей и суммарного расхода. О том, как давление влияет на работу системы, — в статье «Давление в газовой рампе».
Сетевые (линейные)
Устанавливаются в трубопроводной системе после рампы или газификатора. Снижают давление в магистрали перед распределением по потребителям. Применяются в медицинских газовых системах, крупных производствах с разветвлённой сетью газоснабжения.
Как выбрать редуктор
Шаг 1. Определите тип газа. Это задаёт материалы корпуса и уплотнений, тип резьбы, требования к обезжириванию. Неправильный газ — это не просто нарушение: это реальная опасность.
Шаг 2. Определите входное давление. Для большинства технических газов — 150–200 атм. Убедитесь, что редуктор рассчитан на такое давление с запасом.
Шаг 3. Определите требуемое выходное давление. Сварочные горелки — 0,1–0,5 атм. Пневматический инструмент — 4–8 атм. Медицинские системы — строго нормируются по типу газа. Выходной диапазон редуктора должен перекрывать вашу рабочую точку.
Шаг 4. Оцените требуемую пропускную способность. Если один редуктор обслуживает несколько постов — его пропускная способность должна покрывать суммарный расход. «Задушенный» редуктор на пиковом потреблении не удержит давление даже при полных баллонах.
Шаг 5. Выберите одно- или двухступенчатый. Для большинства промышленных задач достаточно одноступенчатого. Для прецизионных процессов, медицины, аналитики — двухступенчатый.
Обслуживание и безопасность
Редуктор не требует сложного обслуживания, но требует внимания. Раз в год — визуальный осмотр, проверка на утечки по штуцерам и мембранному отсеку. Мембрана изнашивается: если выходное давление «гуляет» при постоянном потреблении — мембрана, вероятно, потеряла упругость.
Нельзя смазывать кислородные редукторы никакими маслами и жирами. Для кислорода — только специальные кислородно-совместимые смазки или сухая сборка. Как проверить герметичность всей системы — в статье «Как проверить газовую рампу на герметичность».
