Загородный дом без магистрального газа. Производственный участок с разовыми технологическими нагрузками на пропане. Сезонная котельная теплицы или фермы. Везде, где пропан нужен в объёмах больше пары баллонов, но без подключения к сети, выручает компактное решение — пропановая рампа на 4 баллона.
Это пороговая компоновка, на которой пропановое снабжение перестаёт быть «таскать баллоны вручную» и становится централизованной системой. Разберём, как она устроена и под какие задачи подходит.
Что такое РП-4 и для чего нужна
РП-4 — типовое сокращение для рамп пропановых на 4 баллона. Рампа пропановая на 4 баллона РП 4 объединяет четыре стандартных 50-литровых пропановых баллона в одну систему с общим коллектором и редуктором.
Зачем это нужно. Один пропановый баллон 50 литров — это ограниченный запас и нестабильная подача при низких температурах: жидкая фаза не успевает испаряться и давление в баллоне падает. Четыре баллона дают вчетверо больший суммарный отбор испарившегося газа и сохраняют рабочее давление даже зимой. Плюс — единая магистраль к котлу или горелке, единое управление, единый контроль.
Конструкция
Четыре баллона подключены к горизонтальному коллектору гибкими рукавами высокого давления. На каждом отводе — индивидуальный запорный вентиль и обратный клапан. Через редуктор давление снижается до рабочего уровня потребителя — обычно 30–50 мбар для бытового газового оборудования, до 1,6 бар для промышленного.

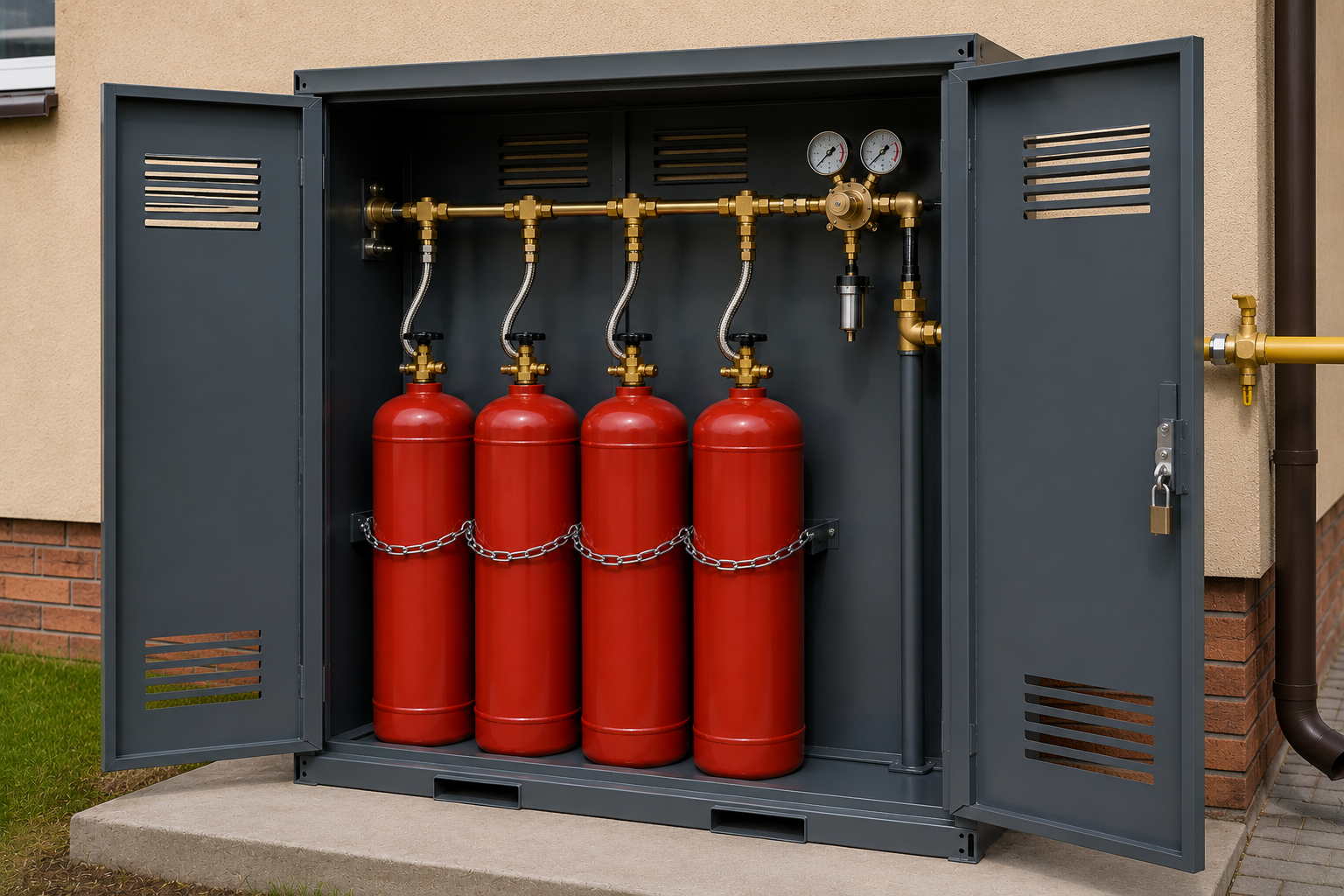

Манометры на коллекторе показывают давление в баллонах и на выходе. Предохранительный клапан защищает систему от превышения давления. Для уличной установки — шкафное исполнение ШГБ с замком и вентиляцией.
Схема 1×4 или 2×2
Как и для других газов, есть две схемы.
Разрядная 1×4 — все четыре баллона работают параллельно, разряжаются одновременно. После опустения — замена всех четырёх. Подача прерывается на время замены. Подходит для разовых или сезонных применений.
Перепускная 2×2 — две группы по два баллона. Одна рабочая, вторая в резерве. Переключение без остановки подачи. Замена опустевших баллонов происходит во время работы резервной группы. Это вариант для непрерывного отопления или производства, где остановка газоснабжения недопустима.
Для отопления дома или объекта без дежурного персонала перепускную 2×2 берут практически всегда.
Применение в отоплении
Самая частая задача. Загородный дом с пропановым котлом, дача, небольшой коммерческий объект.
Расчёт. Котёл на 12 кВт расходует примерно 1–1,3 кг пропана в час на максимальной мощности. Один 50-литровый баллон содержит около 21 кг жидкого пропана. На 4 баллона — 84 кг. При работе котла 8 часов в сутки этого хватает примерно на 8–10 дней. В межсезонье и при средней нагрузке — на 2–3 недели.
Зимой существенный фактор — испарение. При температурах ниже −20 °C жидкий пропан испаряется медленно, давление в одиночном баллоне падает. Четыре баллона делят нагрузку на испарение, и система продолжает выдавать рабочее давление даже в морозы.
Применение на производстве
Пропан используется как горючий газ для пламенной обработки металла, нагрева, термоусадки, термитного нагрева, газовой резки в связке с кислородом.
Рампа на 4 баллона перекрывает потребности небольшого участка или мобильной бригады. Для непрерывной работы постоянного поста с резкой — этого может быть мало, переходят на 6 или 8 баллонов. Для разовых задач, выездных работ, монтажа на стройплощадке — четырёх баллонов хватает с запасом.
Безопасность
Пропан — горючий газ тяжелее воздуха. Это влияет на размещение и эксплуатацию рампы.
Уличная установка в шкафу ШГБ — стандартное и наиболее безопасное решение. Шкаф ставится на ровную площадку, открытую сверху, с вентиляцией снизу. Внутри помещения пропановая рампа допустима только в специально оборудованных помещениях с принудительной нижней вентиляцией.
Запас пропановых баллонов всегда хранится отдельно от кислородных и ацетиленовых — это не рекомендация, а требование пожарных норм. Расстояние и условия хранения регламентированы.
Что входит в комплект
Базово — коллектор с четырьмя индивидуальными вентилями, рукава высокого давления, редуктор пропановый, манометры, предохранительный клапан, ложементы или цепные фиксаторы для баллонов. По запросу — шкафное исполнение ШГБ, автоматика переключения для перепускной схемы, редуктор с увеличенной производительностью, северное исполнение.
Если нужна пропановая рампа на 4 баллона под отопление или производственную задачу — пришлите параметры объекта, и подготовим коммерческое предложение. Запросить расчёт
