Газ в баллоне хранится при 150–200 атм. Сварочный пост, медицинский аппарат или лазерный станок работают при 2–25 атм — в зависимости от процесса. Задача газовой рампы — принять поток из нескольких ёмкостей, снизить его до рабочего уровня и подать потребителю стабильно, без скачков и перерывов.
Принцип работы газовой рампы строится на последовательном прохождении потока через несколько функциональных узлов. Разберём каждый этап: от подключения баллонов до выхода газа на производство.
Этап 1. Газ поступает в коллектор

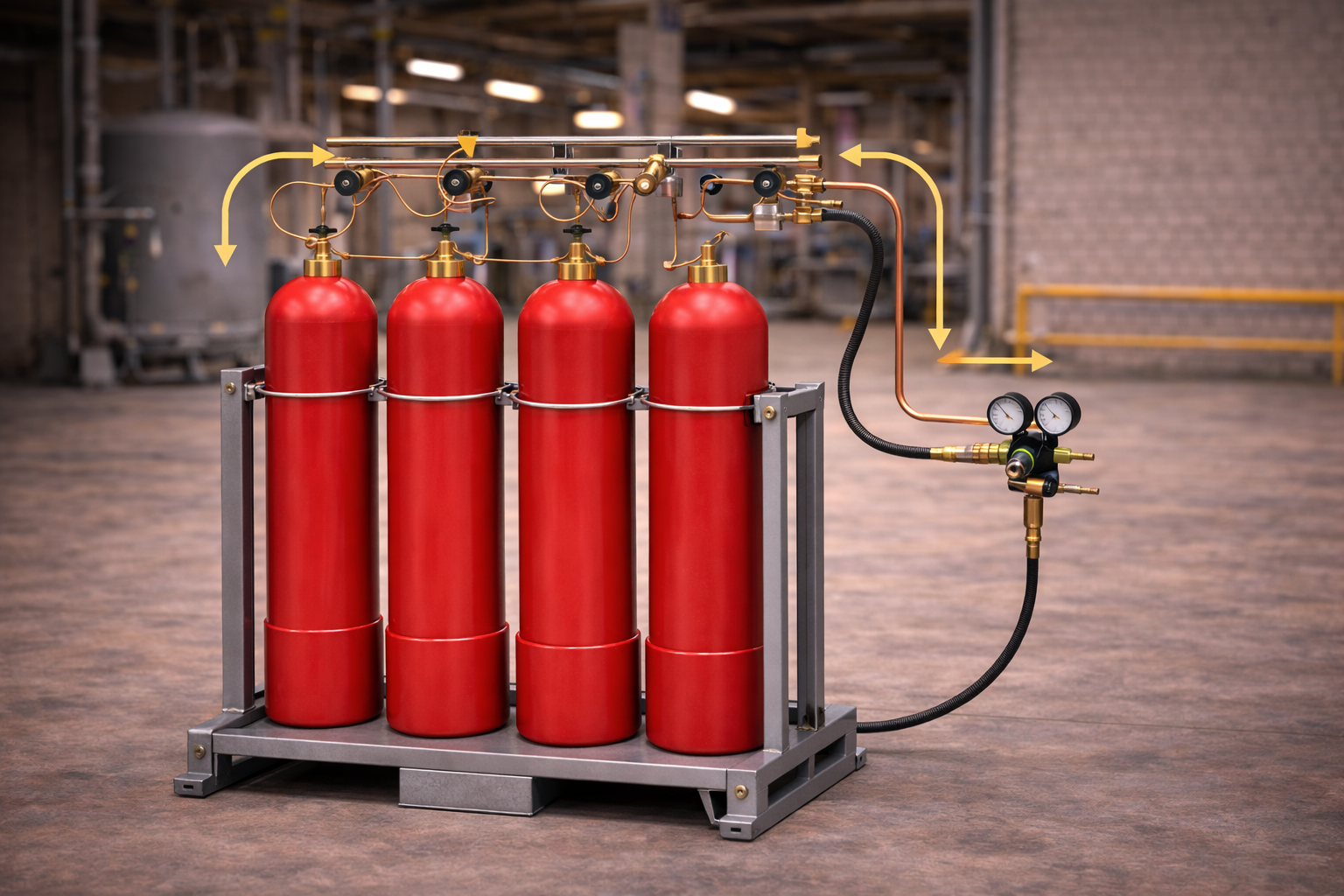

Первое звено в принципе работы рампы — подводящий узел. Каждая ёмкость подключается через индивидуальный элемент: змеевик или рукав высокого давления (РВД). Оба типа подводки рассчитаны на полное давление баллона. Змеевик из отожжённой меди или нержавеющей стали дополнительно компенсирует тепловое расширение трубопровода при перепадах температуры.
На каждой подводке — запорный рамповый вентиль. Он позволяет отключить конкретную ёмкость, не останавливая остальные. Открыли вентиль — рабочая среда из ёмкости пошла в коллектор.
Коллектор — это магистральная труба с отводами под каждое подключение. Здесь потоки из всех ёмкостей объединяются в один. Обратный клапан на каждой подводке пропускает поток только в одну сторону: из ёмкости в коллектор. Назад — нет. Это исключает перетекание газа из полной ёмкости в опустевшую соседнюю при открытом вентиле.
Этап 2. Редуктор снижает давление
Из коллектора поток поступает в редуктор — ключевой элемент всей схемы. Задача редуктора: снизить 150–200 атм до рабочего значения и удержать его на этом уровне независимо от остатка в ёмкостях.
Как работает редуктор
Внутри — мембрана, пружина и редуцирующий клапан. Пружина давит на мембрану, стремясь открыть клапан и впустить высокое давление в рабочую камеру. Газ в рабочей камере давит на мембрану с другой стороны — противодействует пружине. Система находится в равновесии: клапан приоткрыт ровно настолько, чтобы поддерживать заданный выходной уровень.
Потребитель увеличил отбор — напор в рабочей камере упал — мембрана прогнулась — клапан открылся шире — поток вырос. Отбор снизился — напор поднялся — мембрана вернулась — клапан прикрылся. Всё это происходит непрерывно и без участия оператора.
Одноступенчатый редуктор хорошо держит выход при полной ёмкости. По мере расходования запаса входной уровень падает — выходной начинает «плыть» следом. Для большинства производственных задач это приемлемо.
Двухступенчатый редуктор снижает напор в два шага: первая ступень — до промежуточного значения, вторая — до рабочего. Промежуточное значение стабильно, поэтому вторая ступень работает в предсказуемых условиях и точнее держит выход. Применяется там, где стабильность критична: хроматографы, лазерные установки, аналитическое оборудование.
Этап 3. Защитная арматура
После редуктора поток проходит через блок защитной арматуры — обязательная часть схемы, не опция.
Предохранительный клапан стоит на случай отказа редуктора. Если выходной уровень превысит допустимый — клапан открывается и сбрасывает избыток. Для инертных газов сброс идёт в атмосферу, для горючих и токсичных — в специальный дренажный трубопровод.
Обратный клапан на каждой подводке исключает перетекание рабочей среды между ёмкостями и обратный ток из магистрали в ёмкость. Без него содержимое полной ёмкости при открытом вентиле пойдёт в опустевшую соседнюю — неконтролируемо.
Сбросной вентиль нужен для стравливания рабочей среды из рампы перед обслуживанием или заменой компонентов. Его открывают вручную, намеренно — не путать с предохранительным, который срабатывает сам.
Этап 4. Газ уходит к потребителю
С выхода редуктора поток поступает в магистраль — трубопровод, ведущий к сварочным постам, технологическим установкам или медицинской разводке. Выходной уровень стабильный, заданный редуктором.
Манометр на выходе из редуктора показывает рабочий уровень в реальном времени. Второй манометр — на коллекторе или ветви — показывает остаток в ёмкостях. По нему оператор понимает, когда пора менять группу. В автоматических системах эту функцию берут на себя электроконтактные манометры или датчики давления: они не только отображают показания, но и передают сигнал на блок управления.
Принцип работы газовой рампы в перепускной схеме
В перепускной рампе описанная цепочка работает параллельно для двух ветвей. Активная подаёт газ потребителю. Резервная заперта — ждёт своей очереди.
Когда уровень в активной ветви падает до порогового значения, происходит переключение: резервная открывается, активная закрывается. В ручном режиме это делает оператор по показаниям манометра. В автоматическом — блок управления делает это сам: за доли секунды, без просадки в магистрали.
Опустевшую группу меняют, пока работает резервная, потом меняются ролями. Именно в этом и состоит принцип работы рампы в непрерывных производствах: не два баллона вместо одного, а две ветви, работающие поочерёдно — без остановок и без потерь газа на остатках.
