Внешне МБГ статичен: стоит, ничего не движется, ничего не щёлкает. Но внутри — непрерывный процесс. Принцип работы газового моноблока проще, чем кажется, и именно эта простота делает его надёжным.
Как наполняют моноблок
МБГ заправляют на специализированной газораздаточной станции. Компрессор высокого давления нагнетает среду из магистрального источника в сосуды через заправочный штуцер коллектора. Наполнение ведут медленно — быстрое нагнетание разогревает стенки ёмкостей, и после остывания фактический напор окажется ниже заявленного. Правильно заправленный МБГ выходит со станции с давлением ровно 150 или 200 атм при температуре окружающей среды.

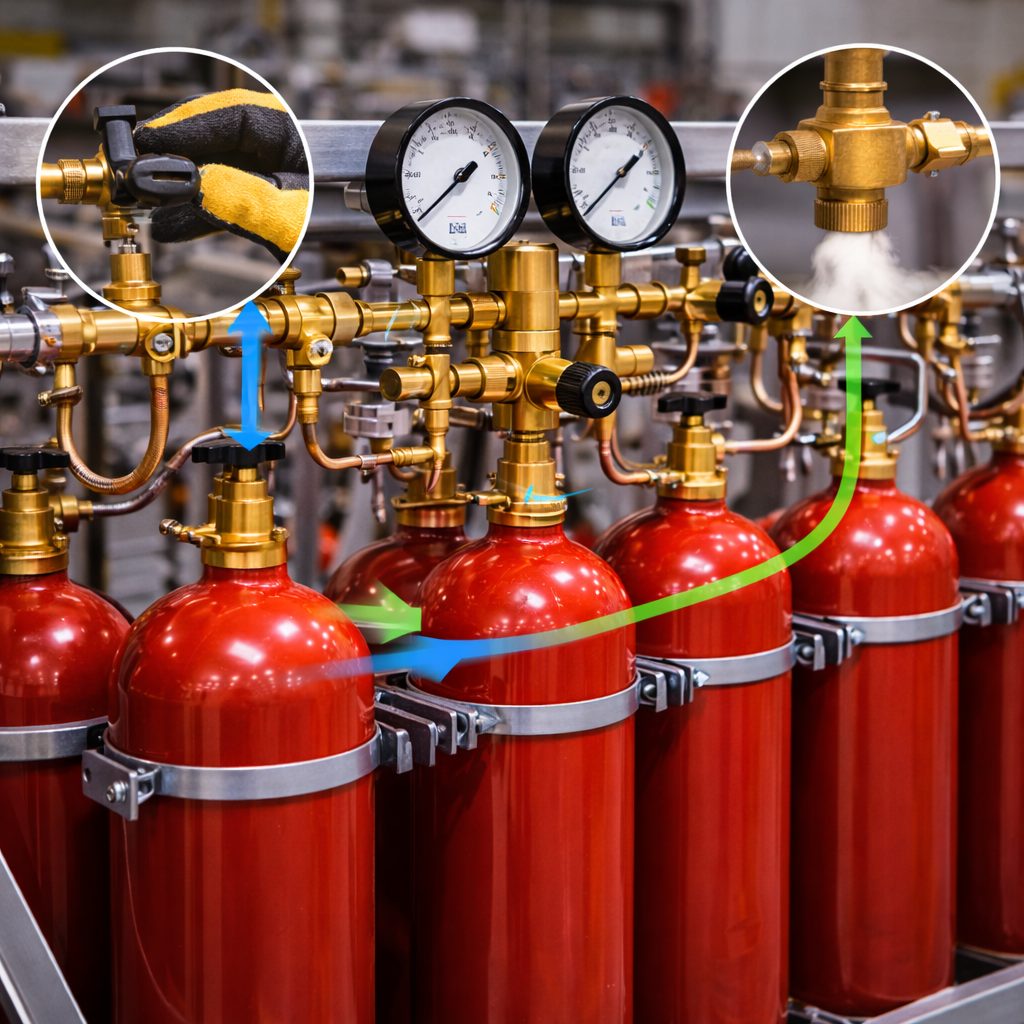

На каждом ответвлении коллектора стоит обратный клапан. При заправке он открывается: газ проходит в сосуд. При расходе — закрывается: содержимое каждого сосуда не может перетечь в соседний, только в общий коллектор. Это выравнивает расход между сосудами и предотвращает опустошение одной ёмкости при полных остальных.
Как продукт поступает к потребителю
Оператор открывает запорный вентиль на коллекторе. Содержимое из всех ёмкостей одновременно поступает в коллектор через обратные клапаны. Напор в коллекторе мгновенно выравнивается — становится равным уровню в ёмкостях (за вычетом потерь на трение, незначительных при таком сечении).
На выходе коллектора — редуктор или шланг высокого давления к внешнему редуктору. Редуктор снижает давление со 150–200 атм до рабочего уровня потребителя: 2–6 атм для сварки, 4 атм для медицинского контура, 10–25 атм для лазерного оборудования. Ниже редуктора давление стабильно, независимо от того, сколько осталось в сосудах.
Стабильность — ключевое слово. Пока уровень в ёмкостях выше минимального порога для редуктора, выходной уровень не меняется. Это принципиальное отличие от подключения одиночного баллона без нормального редуктора: там давление на выходе падает по мере расхода.
Что происходит при опустошении
По мере расхода напор в ёмкостях падает равномерно. Манометр на коллекторе показывает снижающееся значение. Когда он достигает минимального рабочего уровня для редуктора — примерно 20–30 атм — подача прекращается: редуктор больше не поддерживает нужный выходной напор.
На этом этапе МБГ не выработан полностью. В ёмкостях остаётся вещество — остаточный напор, который нельзя использовать без специального компрессора. Это остаточный запас, и он всегда присутствует. Полностью опустошить ёмкости стандартным редуктором невозможно.
После выработки рабочего запаса весь МБГ целиком отправляют на дозаправку. Подключают следующий — заранее заряженный — и продолжают работу. Никакой поштучной замены, никаких промежуточных остановок.
Роль температуры
Напор внутри ёмкости зависит от температуры. При нагреве — растёт, при охлаждении — падает. Зимой блок, заправленный при +20 °С и привезённый на объект при −20 °С, покажет на манометре примерно на 15% меньше, чем при заправке. Это не потеря — при нагреве показание вернётся к норме.
Практическое следствие: не оценивайте остаток по манометру в мороз. Нагрейте помещение хранения до +15 °С и снимите показание — тогда оценка будет точной. Хранить МБГ на открытом воздухе в регионах с сильными морозами можно, но учитывайте температурную поправку при планировании дозаправки.
Принцип работы при параллельном использовании двух МБГ
Если один МБГ не покрывает суточный расход — используют два блока параллельно. Оба подключают к общему выходному коллектору через редукторы и запорные вентили. Первый расходуется, второй ждёт. Когда первый достигает минимального давления — открывают второй, первый меняют. Это простейшая схема непрерывной подачи без перепускной рампы.
Принцип работы при автоматическом контроле
На промышленных объектах МБГ нередко оснащают датчиком давления, подключённым к системе мониторинга. Датчик передаёт текущий уровень на пульт оператора или в АСУ. Когда значение достигает заданного порога, система подаёт сигнал: «заменить блок». Оператор успевает подготовить следующий заряженный МБГ до того, как первый выработан полностью.
Это снимает риск неожиданного прекращения подачи. Без датчика оператор ориентируется только на манометр — и должен помнить, когда проводил последний осмотр. С датчиком — система контролирует автоматически и уведомляет заблаговременно.
Датчик давления, как и манометр, требует периодической поверки. Просроченный датчик может давать ложные показания — как «норма» при фактически низком уровне, так и «тревога» при полном блоке. Периодичность поверки — ежегодно или по регламенту производителя.
