Неправильно смонтированная рампа — источник утечки. Неправильно запущенная — источник хлопка или обратного удара пламени. Поэтому подключение газовой рампы выполняется в строгой последовательности, и отступать от неё нельзя — ни при первом монтаже, ни при плановой замене баллонов.
Место установки и требования к монтажу
Место под рампу выбирают ещё до покупки оборудования. Основные требования к монтажу газовой рампы: защита от прямых солнечных лучей и источников тепла, свободный доступ к запорной арматуре и манометрам, вентиляция помещения. Рампу на горючие газы — водород, пропан, метан — нельзя устанавливать в подвальных и полуподвальных помещениях: при утечке тяжёлый газ скапливается внизу.
Перепускную рампу на 6 и менее баллонов допускается монтировать непосредственно внутри производственного помещения первого этажа. При большем числе ёмкостей или при работе с горючими газами — отдельная пристройка или шкафное исполнение на улице. Для кислородных рамп обязательно исключение контакта с маслом и жирами — замасленная поверхность при контакте с чистым кислородом самовоспламеняется.
Рампу крепят к стене на кронштейнах или устанавливают на напольных стеллажах. Стеллажи фиксируют болтами к полу — они удерживают и саму конструкцию, и баллоны от опрокидывания. Каждая ёмкость дополнительно фиксируется цепью или хомутом к стойке стеллажа.
Схема подключения газовой рампы
Стандартная схема подключения рампы выглядит так: баллоны → подводки (змеевики или РВД) → коллектор → редуктор → запорный вентиль → магистраль потребителя. На коллекторе и на выходе редуктора — манометры, на каждой подводке — обратный клапан, на коллекторе — предохранительный и сбросной клапаны.
В перепускной схеме коллекторов два — по одному на каждую ветвь. Оба подключаются к общему выходному узлу через блок переключения (ручной или автоматический). При монтаже перепускной схемы важно выдержать одинаковую длину подводок на обеих ветвях — разная длина создаёт разное гидравлическое сопротивление и смещает момент автоматического переключения.
Порядок подключения
Шаг 1. Монтаж без баллонов. Крепят стеллаж и панель с коллектором к стене или полу. Проверяют горизонтальность. Подключают выходной патрубок к магистрали потребителя — на этом этапе подводки к баллонам не присоединены, все вентили закрыты.
Шаг 2. Продувка магистрали. Трубопровод от рампы до потребителя продувают инертным газом (азотом) или сухим воздухом — вытесняют влагу и пыль. После продувки выходной вентиль закрывают.
Шаг 3. Установка баллонов. Ёмкости ставят в стеллаж вентилями вверх. Фиксируют цепью или хомутом. Защитные колпаки снимают только после фиксации.

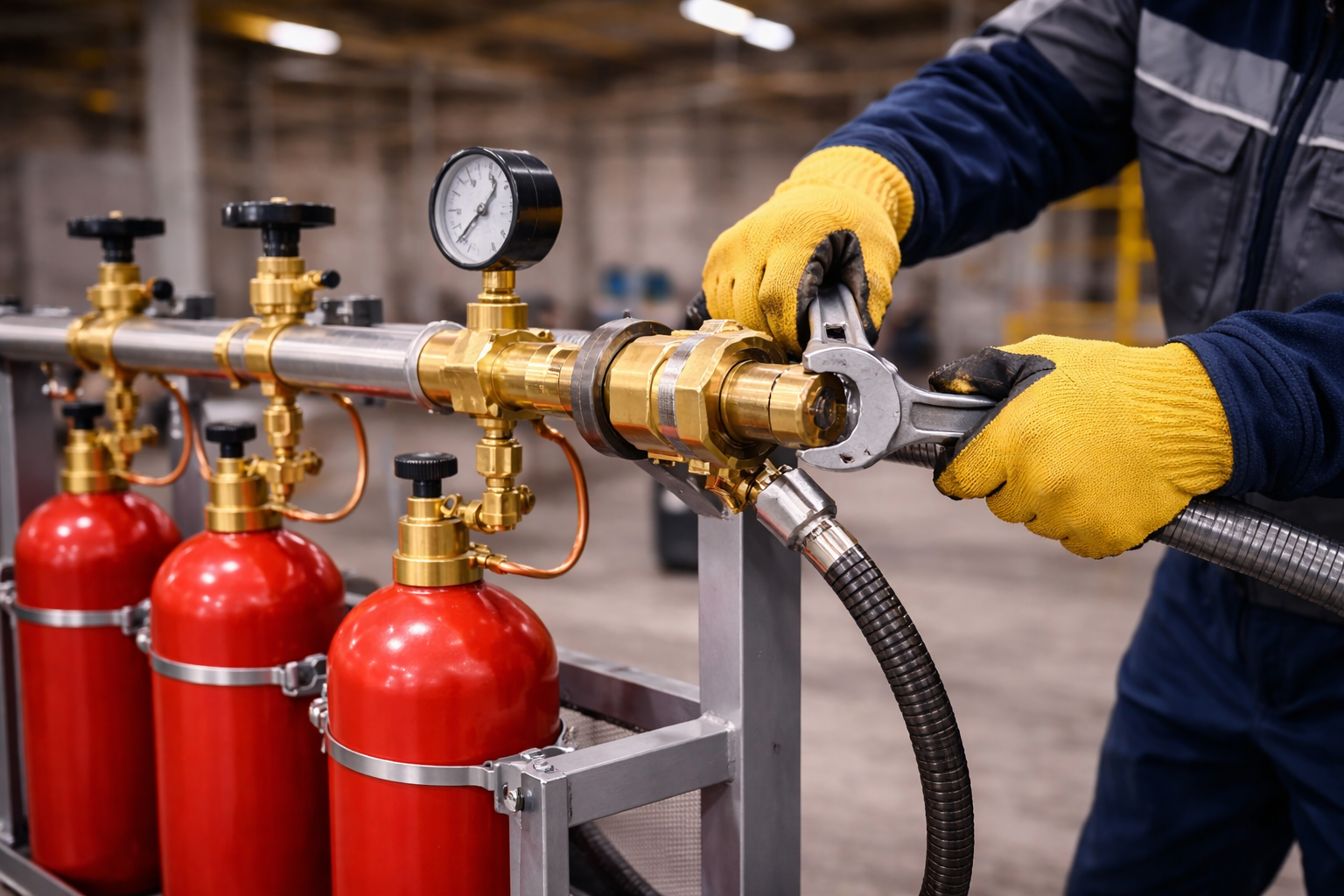

Шаг 4. Подключение подводок. Змеевики или РВД накручивают на вентили ёмкостей. Резьба для горючих газов — левая, для инертных и кислорода — правая. Перепутать не получится: гайки с левой резьбой имеют засечку на грани. Затягивают ключом до упора, без избыточного усилия — латунные гайки срываются.
Шаг 5. Проверка герметичности. Вентили баллонов открывают по одному. На все соединения наносят мыльный раствор или специальный течеискатель — пенообразующий состав без хлора (для кислородных систем хлорсодержащие растворы запрещены). Пузыри — признак утечки. Устраняют до продолжения.
Шаг 6. Настройка редуктора и пуск. Убеждаются, что выходной вентиль закрыт. Открывают вентили баллонов. Регулировочным винтом выставляют требуемое выходное давление по манометру. Открывают выходной вентиль — газ подаётся в магистраль.
Частые ошибки при подключении
Затянули подводку без ключа. Рука не создаёт достаточного момента. Соединение держит первое время, но при вибрации или тепловом расширении даёт течь.
Не проверили герметичность перед пуском. Особенно критично для горючих газов — утечка, которую пропустили при монтаже, обнаруживается по запаху или, хуже, при воспламенении.
Открыли вентиль ёмкости резко. При быстром открытии высокое давление ударяет по редуктору — мембрана изнашивается быстрее. Вентиль открывают плавно, на один-два оборота.
Перепутали резьбы. При подключении горючего газа на штуцер кислородной схемы гайка не закрутится — разные стандарты резьбы. Но если на объекте есть оба типа газа и неопытный персонал — риск реален. Цветовая маркировка ёмкостей и подводок обязательна.
Не зафиксировали баллоны. Падение ёмкости под давлением 150 атм — это отрыв вентиля и неуправляемое движение по помещению. Цепь или хомут — не декор, а обязательный элемент безопасности при монтаже любой рампы.
Пропустили продувку магистрали. Влага в трубопроводе конденсируется при снижении давления после редуктора, осаждается в арматуре и вызывает коррозию. Для аналитических и медицинских систем водяной пар в магистрали недопустим по качеству газа.
Грамотное подключение газовой рампы — это не только герметичность в день монтажа, но и надёжность на годы вперёд. Правильно зафиксированные ёмкости, затянутые ключом соединения и проверенная продувкой магистраль — три условия, которые обеспечивают безопасную эксплуатацию без внеплановых остановок.
