Заказчики, выбирающие первую рампу, почти всегда задают один и тот же вопрос. «Чем перепускная отличается от разрядной и какую брать?». Разница не в цвете и не в числе баллонов — она в режиме работы и логике переключения. Разберём.
Разрядная рампа: одна группа, одна задача

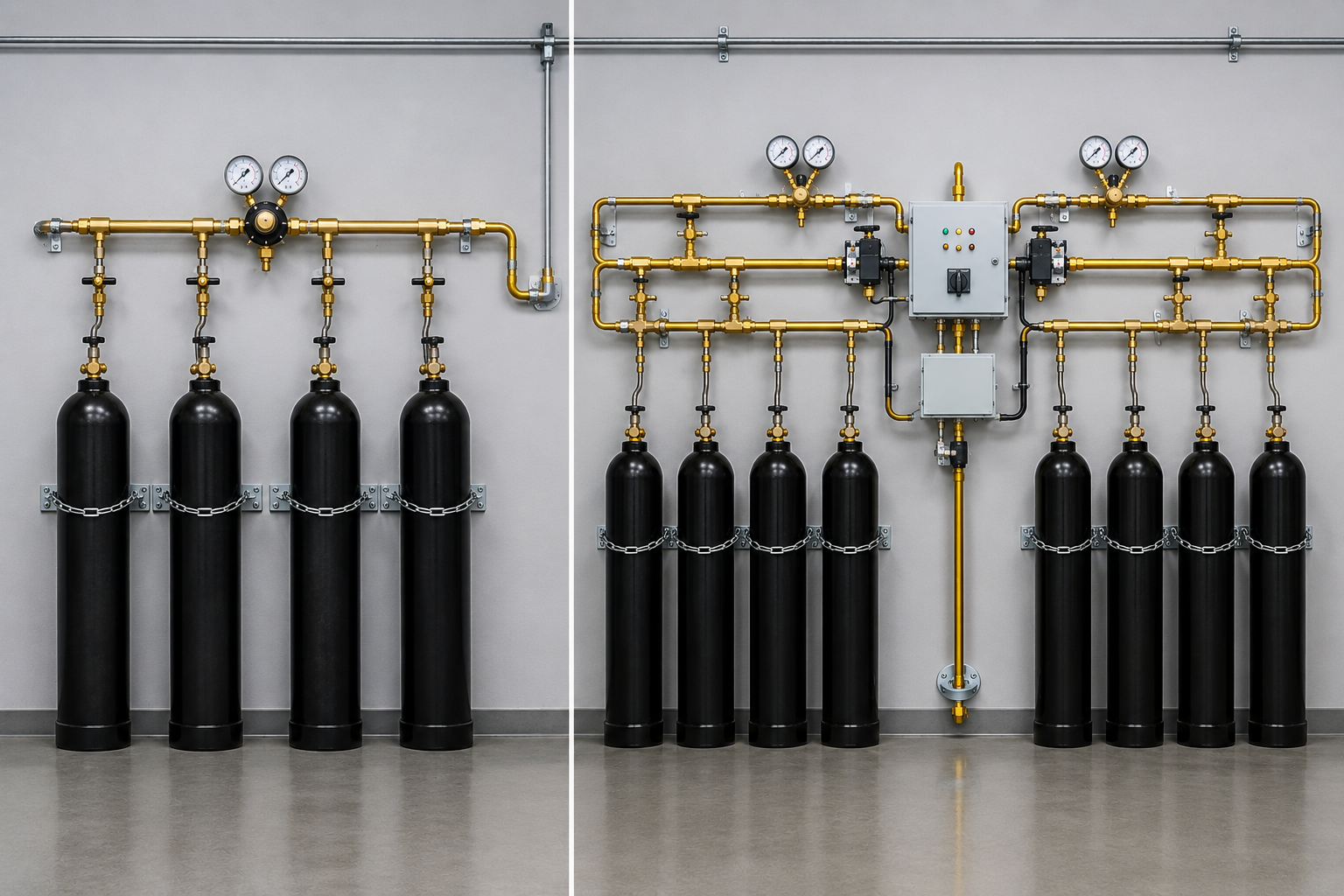

Рампа разрядная — одноплечевая схема. Все баллоны подключены к общему коллектору и разряжаются параллельно. Газ отбирается из всей группы одновременно. Когда баллоны опустели — подача останавливается, оператор меняет всю группу на полную.
Конструкция простая. Один коллектор, один редуктор, рукава высокого давления к каждому баллону, индивидуальные запорные вентили. Минимум арматуры — минимум стоимости.
Главное практическое следствие: при замене баллонов подача прерывается. Если у вас процесс с технологическими паузами — это не проблема. Если процесс непрерывный — это уже простой.
Перепускная рампа: два плеча, переключение без остановки
Рампа перепускная — двухплечевая схема. Баллоны разделены на две независимые группы со своими коллекторами. Одно плечо работает, второе ждёт в резерве. Когда давление в рабочем плече падает до уставки — система переключается на резервное, подача газа не прерывается ни на секунду.
Пока резервное плечо работает, опустевшую группу меняют на полную — спокойно, без спешки. После замены роли меняются: новая полная группа становится резервной, вторая идёт в работу. Цикл повторяется.
Переключение бывает трёх типов. Ручное — оператор сам поворачивает вентили по показаниям манометров. Полуавтоматическое — переключение по команде, но без участия человека в момент срабатывания. Автоматическое — шкаф управления с электромагнитными клапанами, датчиками давления и сигнализацией, человек только меняет опустевшие баллоны по уведомлению.
Сравнение по ключевым параметрам
ПараметрРазряднаяПерепускная
Число плеч
1
2
Подача при замене
прерывается
непрерывная
Сложность конструкции
минимум арматуры
удвоенный коллектор + переключатель
Стоимость
базовая
выше на 30–60%
Автоматика
необязательна
возможна и часто оправдана
Требования к персоналу
средние
можно работать без постоянного контроля
Когда выбрать разрядную
Подходит для производств с предсказуемым потреблением и допустимыми паузами в подаче.
— Одиночный сварочный пост или небольшой участок с регламентированными перерывами. — Лаборатории, где работа идёт сериями с плановыми паузами. — Газопламенная резка с понятным графиком смен. — Резервные источники, которые включаются в работу только при ТО основной системы.
Если расход меньше 5–6 баллонов в неделю и пауза в 15–20 минут не критична — разрядная закроет задачу при минимальном бюджете.
Когда нужна перепускная
Перепускная схема оправдана везде, где остановка газоснабжения создаёт проблемы.
— Непрерывные технологические процессы: химия, металлургия, термообработка. — Многосменные цеха с круглосуточной работой. — Медицинские учреждения: подача кислорода и медицинского воздуха. — Газовое отопление производственных зданий — особенно в холодные периоды. — Объекты без постоянного дежурного персонала, где замена баллонов происходит по графику снабжения, а не по факту опустения.
На таких объектах разрядная схема превращается в источник постоянных рисков и простоев. Дополнительные 30–60% к стоимости окупаются единственным предотвращённым простоем.
Гибридный подход
Иногда правильный ответ — обе схемы. На одном объекте может стоять перепускная рампа как основной источник для критичного процесса и разрядная — для вспомогательного участка. Или перепускная — на основном цехе, а разрядная — для участка ремонта, где простои допустимы.
Логика подбора всегда одна: цена ошибки в виде простоя или порчи продукции сравнивается со стоимостью более сложной рампы. Если процесс не терпит остановок — экономить на схеме не стоит.
