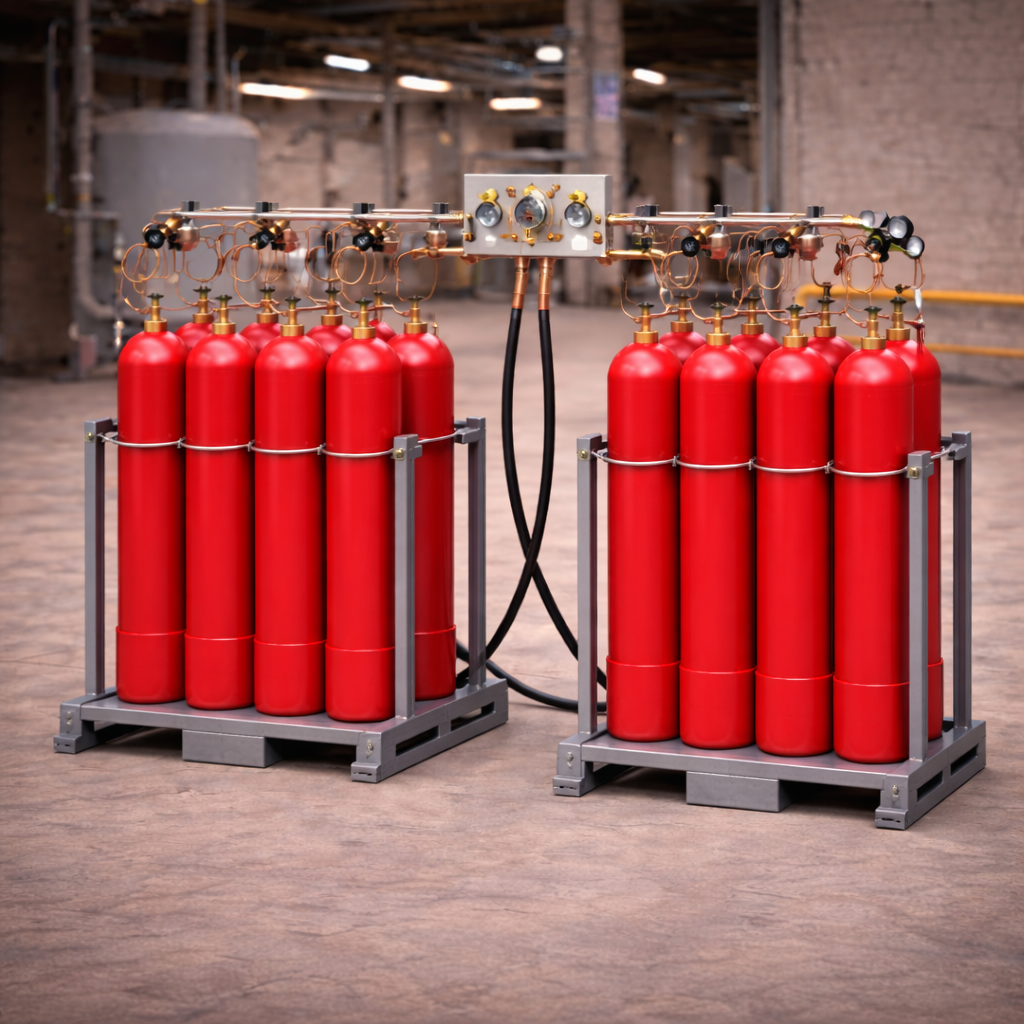

Перепускная газовая рампа — установка для непрерывной централизованной подачи технических и медицинских газов от баллонов к потребителю. Её главное отличие от разрядной — два независимых плеча. Пока из одной группы ёмкостей идёт рабочий поток, вторая стоит в резерве. Как только давление в активной ветви падает до порогового значения, происходит переключение: вторая группа принимает нагрузку, первую в это время меняют. Линия не останавливается.
Именно это свойство определяет область применения. Перепускную рампу устанавливают там, где остановка подачи недопустима или дорого обходится: в операционных и реанимациях, на непрерывных сварочных линиях, в производстве полупроводников, на участках плазменной и лазерной резки.
Устройство перепускной рампы
Конструкция перепускной рампы состоит из нескольких функциональных блоков.
Два баллонных коллектора — левое и правое плечо. К каждому подключается своя группа ёмкостей через индивидуальные подводящие элементы: змеевики или рукава высокого давления (РВД). Каждый коллектор оснащён общим запорным вентилем, который позволяет полностью отсечь плечо от системы — для замены или обслуживания.
Соединительный коллектор объединяет оба плеча и направляет поток к блоку редуцирования. Именно здесь происходит переключение: активная ветвь открыта, резервная перекрыта. При смене группы оператор (или автоматика) открывает резервный вентиль и закрывает опустевший.
Блок редуцирования понижает давление с баллонного — до 200 атм (20 МПа) — до рабочего. В зависимости от исполнения это может быть одна ступень редуцирования или две. Двухступенчатая схема точнее держит выходное давление при изменении остатка в баллоне: первая ступень снижает его до промежуточного значения, вторая — до рабочего. Для процессов, где стабильность давления критична — лазерная резка, аналитическое оборудование, — двухступенчатый редуктор предпочтительнее.
Манометры установлены на каждом плече и на выходе. Плечевые показывают остаток в группе, выходной — рабочее давление в магистрали. Оператор видит состояние системы без прямого контакта с баллонами.
Предохранительные и обратные клапаны — обязательные элементы безопасности. Обратный исключает перетекание рабочей среды из одной ветви в другую. Предохранительный сбрасывает избыток давления при аварийном росте.
Ручное и автоматическое переключение
Ручное переключение
Оператор следит за показаниями манометра на активном плече. Когда давление в ёмкостях падает до заданного минимума — открывает вентиль резервной ветви и закрывает опустевшую. Затем меняет пустые баллоны и переводит ветвь в резерв.
Перепускная рампа с ручным переключением проще и дешевле автоматической. Она подходит для производств с нормированным рабочим днём, где смена дежурит у оборудования, а суточный расход позволяет спланировать замену заранее. Сварочные цеха, участки металлообработки, небольшие медицинские центры — типичные сценарии.
Автоматическое переключение
Блок управления оснащён электроконтактными манометрами (ЭКМ) или электронными датчиками давления. Когда давление в активной ветви достигает порогового значения, контроллер открывает электромагнитный клапан резервного плеча и закрывает опустевшее. Одновременно срабатывает световая и звуковая сигнализация — персонал получает сигнал о необходимости замены.
Перепускная рампа с автоматическим переключением исключает человеческий фактор: смена ветвей происходит в строго заданный момент, независимо от того, находится ли оператор рядом. Это критично для круглосуточных производств, медицинских учреждений, химических реакторов с непрерывным циклом.
Материалы под рабочую среду
Перепускная рампа проектируется под конкретный газ — это не опция, а требование безопасности. Материалы коллектора, уплотнений и подводок выбираются индивидуально под каждую рабочую среду.
Для кислорода весь тракт высокого давления обезжиривают. Коллекторы, змеевики и фитинги — из меди или нержавеющей стали. Уплотнения — из фторопласта. Масло и органика в кислородной среде под высоким давлением воспламеняются.
Для инертных газов — аргона, азота, гелия — используют латунь или сталь, стандартные уплотнения. Для особочистых сред (классы чистоты 4.0–5.0) — нержавеющая сталь, полированные внутренние поверхности, встроенные фильтры тонкой очистки.
Для горючих газов — водорода, метана, пропана — предусматривают организованный дренаж: сброс из предохранительных клапанов идёт в специальный трубопровод, а не в помещение. Для ацетилена — запрет на медь и сплавы с её содержанием выше 65%, плюс огнепреградитель на каждой подводке.
Где применяют перепускные рампы
Металлообработка и сварка. Многопостовые сварочные цеха с непрерывным циклом — аргон, CO₂ и кислород подаются без перерывов. Установки плазменной и лазерной резки — азот и кислород под давлением 10–25 атм. Остановка подачи здесь означает брак или повреждение заготовки. Перепускная рампа закрывает этот риск полностью.
Медицина. Операционные и реанимации — кислород, закись азота, медицинский воздух. Перебой в подаче здесь исключён. Перепускная рампа с автоматическим переключением — стандарт для медицинских газовых систем по СП 132.13330 и ГОСТ Р ИСО 7396.
Химическая и нефтехимическая промышленность. Непрерывные реакционные процессы, продувка трубопроводов инертными газами, азотное одеяло над хранилищами. Любой перерыв в подаче нарушает технологический регламент.
Пищевая промышленность. MAP-упаковка с азотом и CO₂, карбонизация напитков — непрерывный цикл производства требует бесперебойного источника. Перепускная рампа обеспечивает его без простоев и потерь продукта.
