«Газ кончился, баллон пустой, сдаём на заправку» — звучит логично. На практике баллон, выработанный полностью, до нуля, это проблема. Для качества газа, для безопасности и для самого баллона. Поэтому существует норма: остаточное давление должно сохраняться всегда.
Снабженцы и операторы часто воспринимают эту норму как формальность. Она не формальность. Разберём, что физически происходит, когда баллон вырабатывают полностью, и почему рампа снимает эту проблему автоматически.
Что такое остаточное давление
Остаточное давление — это минимальный остаток газа, который должен сохраняться в баллоне даже когда он считается «пустым» и отправляется на дозаправку. Баллон не вырабатывают досуха: в нём намеренно оставляют небольшое избыточное давление относительно атмосферы.
Норма закреплена нормативно. По правилам промышленной безопасности при эксплуатации баллонов не допускается расходовать газ полностью. Стандартное минимальное остаточное давление — 0,05 МПа (0,5 кгс/см²). Для ацетилена диапазон отдельный — от 0,05 до 0,1 МПа, с учётом особенностей растворённого хранения.
Цифра небольшая. Последствия её игнорирования — несоразмерно крупные.
Почему нельзя расходовать баллон полностью
Причин несколько, и каждая самостоятельно достаточна, чтобы соблюдать норму.
Подсос атмосферного воздуха. Пока в баллоне есть избыточное давление, газ идёт только наружу. Как только давление сравнялось с атмосферным — путь открывается в обе стороны. Через вентиль и арматуру внутрь начинает заходить воздух с влагой, кислородом, пылью.
Загрязнение и потеря чистоты газа. Попавший внутрь воздух делает следующую партию газа нечистой. Для технической сварки это нестабильная дуга и дефекты шва. Для аналитических и медицинских газов — недопустимое нарушение чистоты, баллон уходит на дорогостоящую продувку.
Коррозия изнутри. Влага из подсосанного воздуха оседает на стенках. Внутренняя коррозия баллона — это снижение ресурса и риск не пройти очередное освидетельствование. Особенно критично для баллонов под кислород и сухие газы.
Смешение газов в магистрали. Если несколько баллонов подключены к общему коллектору и один выработан в ноль, в него может пойти газ из соседних баллонов или подсос воздуха в общую систему. Для горючих газов в связке с кислородом это прямой риск образования взрывоопасной смеси.
Проблема при заправке. Баллон без остаточного давления на газонаполнительной станции не примут на простую дозаправку. Его направят на проверку, продувку, иногда на анализ остатка — чтобы убедиться, что внутри не оказался посторонний газ. Это время и деньги.
Зачем заправочная станция проверяет остаток
Отдельный практический момент, который многие упускают. Остаточное давление — это ещё и подтверждение того, что баллон использовали по назначению.
Бывают случаи, когда баллон используют не под свой газ. Кислородный — подкачивают воздухом от компрессора. Или закачивают посторонний газ, не соответствующий окраске. Наличие остатка родного газа позволяет на станции отобрать пробу и проверить, что внутри действительно то, что должно быть.
Баллон, пришедший с нулём, — это «чёрный ящик». Что в нём было, проверить уже нельзя. Поэтому такие баллоны выпадают из быстрого оборота и требуют дополнительных процедур.
Как контролировать остаточное давление

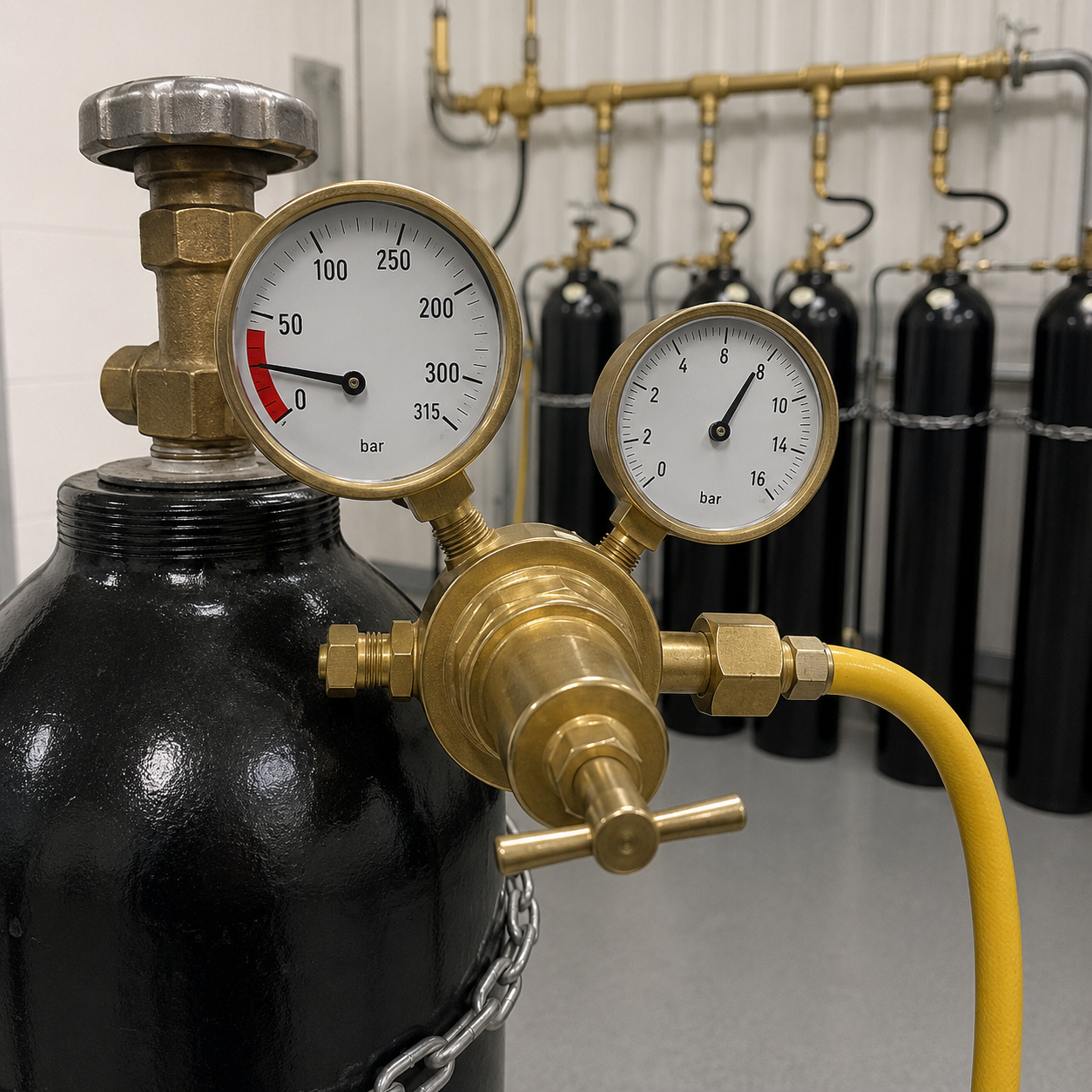

Инструмент простой — манометр. Вопрос в том, кто и насколько внимательно на него смотрит.
При работе с одиночным баллоном контроль полностью на операторе. Увлёкся работой, не уследил за стрелкой — баллон ушёл в ноль. Человеческий фактор здесь основной источник нарушений: не из-за злого умысла, а из-за обычной загруженности.
Для системного контроля применяют редукторы с манометром низкого давления и, в ответственных системах, электроконтактные манометры с сигнализацией. Последние подают сигнал при подходе к нижнему порогу — оператор получает предупреждение заранее, а не постфактум.
Как рампа решает проблему автоматически
Вот здесь — ключевое практическое преимущество централизованной подачи перед работой с одиночными баллонами.
В газовой рампе переключение и контроль давления вынесены из зоны ответственности оператора. В перепускной рампе при падении давления в рабочей группе до уставки система переключается на резервную группу — автоматически или по сигналу. Опустевшие баллоны меняются заведомо до того, как давление дошло до критического минимума.
Это означает, что баллоны в составе рампы физически не вырабатываются в ноль. Норма остаточного давления соблюдается не усилием воли оператора, а конструкцией системы. Подсос воздуха, загрязнение, смешение газов — все эти риски закрываются автоматически.
Для производств с непрерывным циклом и для медицинских объектов это не удобство, а требование. Подробнее о схемах — в материале про накопительные и разрядные рампы.
Что запомнить
Остаточное давление 0,05 МПа — не бюрократическая придирка, а защита от подсоса воздуха, загрязнения газа, коррозии баллона и опасного смешения газов. При работе с одиночными баллонами норму соблюдает оператор вручную, и здесь основной источник нарушений — человеческий фактор. При работе через рампу норма соблюдается автоматически конструкцией системы. Это один из весомых аргументов в пользу перехода с разрозненных баллонов на централизованную подачу.
