Правильное подключение газовой рампы — это ключевой этап, от которого зависит безопасность и эффективность всей системы газоснабжения. Ошибки при установке могут привести к утечкам, падению давления, сбоям в подаче газа и даже аварийным ситуациям.
В этой статье мы подробно рассмотрим, как подключить газовую рампу, какие требования необходимо соблюдать и каких ошибок избегать.
1. Назначение рампы и особенности подключения

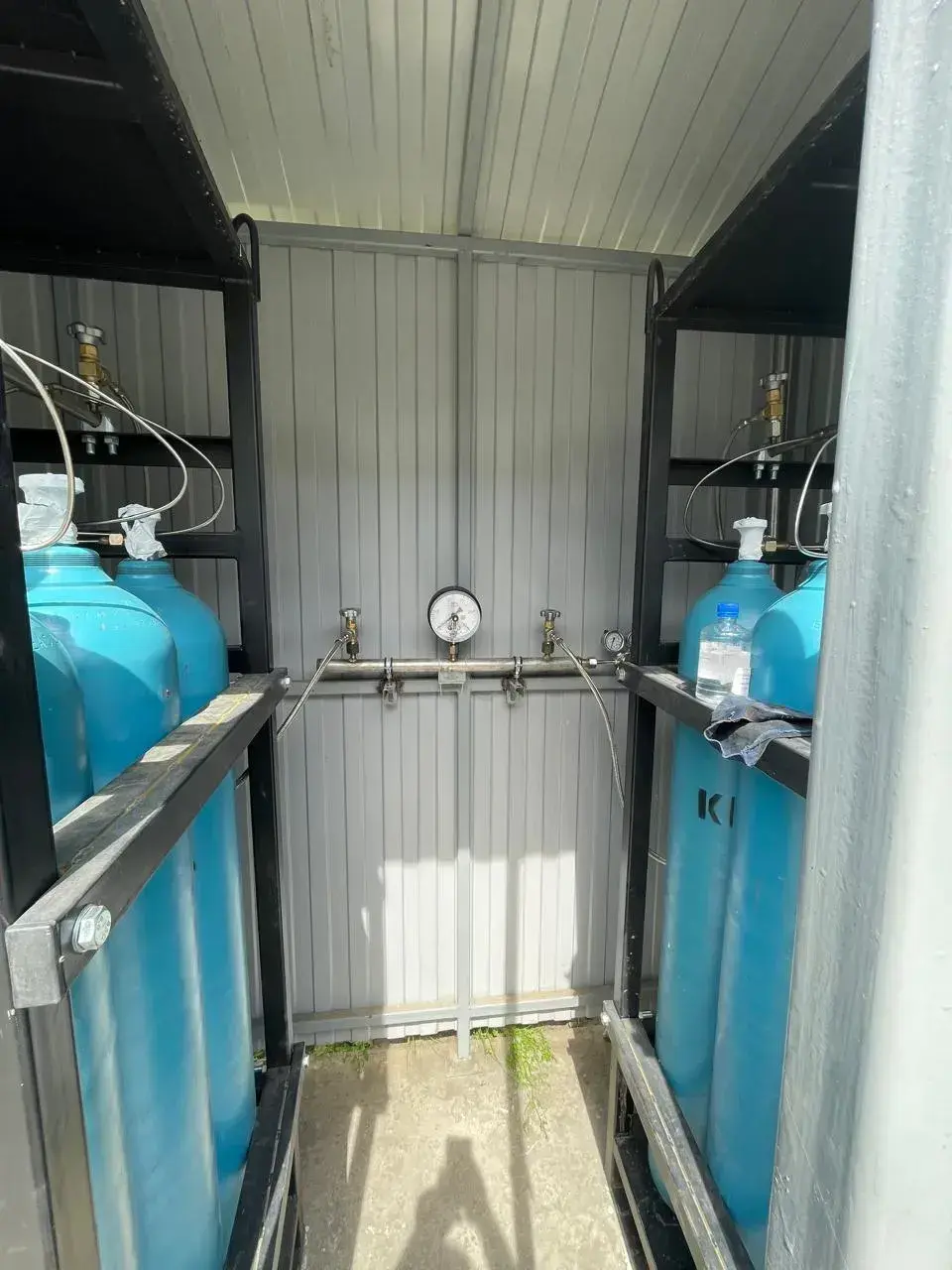

Газовая рампа — это узел, который объединяет несколько источников газа (баллонов, моноблоков, ресиверов) и обеспечивает равномерную подачу к потребителям.
При подключении важно обеспечить герметичность, удобство обслуживания и возможность безопасного переключения между линиями.
Основная цель монтажа — создать устойчивую, контролируемую систему, которая будет работать под нужным давлением и без потерь газа.
2. Подготовка к установке
Перед началом подключения необходимо:
- проверить техническое состояние рампы и комплектующих;
- убедиться, что оборудование сертифицировано под используемый тип газа;
- определить место установки (в помещении или снаружи);
- предусмотреть вентиляцию и заземление (для водорода, кислорода, ацетилена — обязательно);
- проверить баллоны на исправность, срок освидетельствования и наличие пломб.
Все работы должны выполняться обученным персоналом, имеющим допуск к эксплуатации сосудов под давлением.
3. Место установки и требования к размещению
- Помещение.
- Устанавливать рампу следует в сухом, проветриваемом помещении или металлическом шкафу.
- Запрещено размещение рядом с источниками огня, искр или нагревательными приборами.
- Основание.
- Рампа крепится к прочной стене или стойке на высоте, обеспечивающей удобство обслуживания.
- Расстояние.
- Между рампой и баллонами — не менее 1 м.
- До потолка и стен — минимум 0,5 м для доступа и вентиляции.
- Заземление.
- Для рамп с горючими и взрывоопасными газами заземление обязательно.
4. Схема подключения газовой рампы
Типовая схема включает:
- подключение входных шлангов от баллонов к коллектору рампы;
- установку редуктора давления;
- подключение манометров к входу и выходу;
- выходной патрубок, ведущий к потребителю;
- установку предохранительных и обратных клапанов.
Для систем с резервированием монтируется вторая (резервная) линия с аналогичным оборудованием и ручным или автоматическим переключением.
5. Порядок подключения баллонов
- Убедитесь, что все вентили на рампе закрыты.
- Подсоедините баллоны при помощи гибких шлангов или металлических трубок высокого давления.
- Проверьте герметичность соединений визуально и при помощи тестового раствора.
- Откройте баллонные вентили плавно, чтобы не допустить ударной нагрузки.
- После стабилизации давления проверьте показания манометров.
- Установите необходимое рабочее давление на редукторе.
Если рампа двухсекционная, рабочая линия подключается первой, резервная — во вторую очередь.
6. Требования к соединительным элементам
- использовать только сертифицированные шланги и фитинги, рассчитанные на давление не ниже рабочего;
- не применять переходники из несовместимых материалов (например, алюминиевые детали при кислороде);
- уплотнители — только из фторопласта или меди, не содержащие смазочных материалов;
- исключить перекручивание и натяжение шлангов;
- при необходимости установить гибкие компенсаторы.
7. Проверка герметичности
После подключения необходимо провести проверку на утечки.
Проверка выполняется двумя способами:
- нанесением мыльного раствора на соединения (при появлении пузырей — есть утечка);
- использованием электронного течеискателя.
Испытание проводят сначала при пониженном, затем при рабочем давлении.
Все дефекты устраняются до ввода в эксплуатацию.
8. Подключение к потребителю
Выходной патрубок рампы соединяется с трубопроводом, ведущим к точкам потребления.
В системе обязательно должны быть установлены:
- фильтр тонкой очистки;
- запорный кран;
- манометр;
- обратный клапан.
При необходимости монтируется система сигнализации давления и автоматического оповещения.
9. Типичные ошибки при монтаже
- Использование неподходящих уплотнителей или смазок (особенно при кислороде).
- Слишком близкое расположение рампы к баллонам.
- Отсутствие предохранительных клапанов.
- Отсутствие вентиляции в помещении.
- Несоответствие материалов типа газа (латунь, алюминий, сталь).
- Перетяжка резьбовых соединений, приводящая к деформации.
- Неправильная ориентация редуктора (должен быть установлен вертикально).
10. Требования безопасности
- Монтаж должен выполняться при отсутствии давления в системе.
- Запрещено использование открытого огня для проверки утечек.
- Помещение должно быть оснащено системой вентиляции.
- Не допускается размещение рампы вблизи электрических шкафов и щитов.
- При установке кислородных рамп категорически запрещены масляные загрязнения.
11. Пусконаладочные работы
После монтажа необходимо выполнить:
- проверку давления в баллонах;
- настройку редуктора;
- контроль утечек;
- пробный пуск с постепенным повышением давления;
- фиксацию параметров в журнале пуско-наладки.
12. Заключение
Подключение газовой рампы требует строгого соблюдения правил и норм безопасности.
Тщательная проверка герметичности, правильный выбор материалов и грамотная регулировка давления — залог надёжной работы системы.
Если установка выполняется в медицинском или промышленном объекте, важно использовать сертифицированное оборудование и соблюдать регламенты, установленные технической документацией.
