Коллектор — труба, которая объединяет все баллоны рампы в единую систему. Внешне — просто металлическая трубка с ответвлениями. По факту — ключевой элемент, от которого зависит производительность, герметичность и долговечность всей установки.
Что такое коллектор рампы

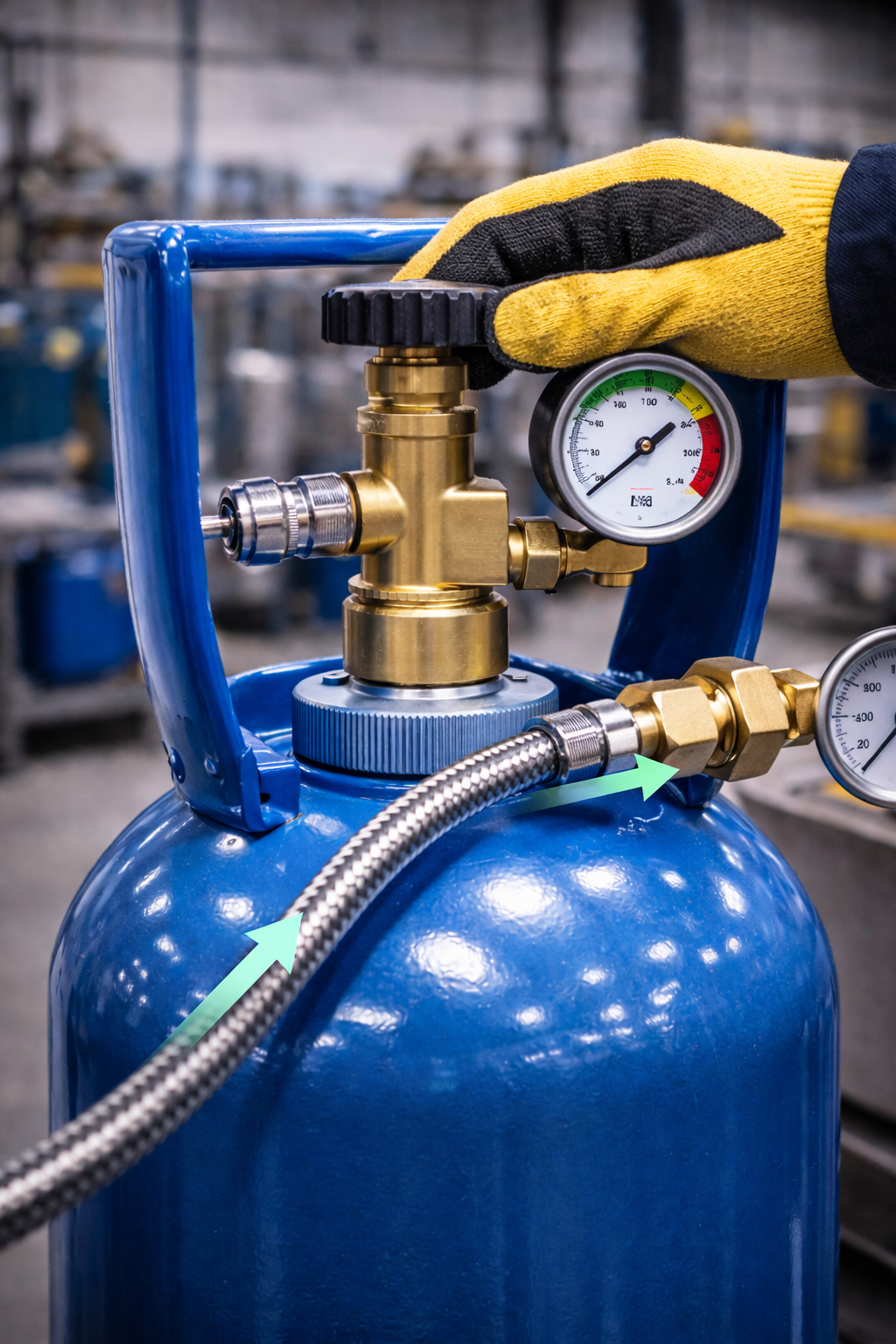

Коллектор — это общая магистраль, к которой через отводы подключены все ёмкости. Вещество из каждой ёмкости поступает в коллектор и движется к редуктору. Давление в коллекторе равно входному — 150–200 атм. Это не бытовой трубопровод: нагрузки здесь серьёзные.
Конструктивно магистральный узел выполняется из бесшовной трубы, к которой приварены или ввёрнуты штуцеры под подводки к каждой ёмкости. На конце — штуцер под входной редуктор, рядом — манометр входного давления и предохранительный клапан. Весь этот узел — под постоянным рабочим давлением.
Материалы коллектора
Выбор материала определяется двумя факторами: рабочим веществом и давлением.
Сталь (углеродистая или низколегированная) — для большинства инертных газов и азота. Доступна, хорошо сваривается, выдерживает высокое давление. Недостаток: склонна к ржавчине в присутствии влаги. Для азота и аргона в нормальных условиях — оптимальный выбор.
Нержавеющая сталь — для кислорода, водорода, высокочистых газов и агрессивных сред. Не ржавеет, не вносит загрязнений, легко полируется изнутри для снижения шероховатости поверхности. Дороже стальной, но для медицины и электроники — безальтернативно.
Медь и латунь — для инертных газов и углекислоты в невысокочистых применениях. Применялись исторически, сейчас вытесняются нержавейкой. Категорически не подходят для водорода (ацетилид меди) и кислорода (риск загорания при высоком давлении).
Диаметр коллектора
Диаметр выбирают по максимальному объёмному расходу, который должен пройти через коллектор. Слишком узкий — избыточное падение давления и нагрев от дросселирования. Слишком широкий — увеличение мёртвого объёма и удорожание конструкции.
Для бытовых и малых промышленных рамп (2–6 ёмкостей) диаметр коллектора — обычно ¼″–⅜″ по условному проходу. Для крупных промышленных систем с 10–20 ёмкостями и высоким расходом — ½″ и выше.
КубСпецТех рассчитывает диаметр коллектора под фактический расход заказчика на этапе проектирования. Это позволяет избежать как недостаточной пропускной способности, так и излишней массы конструкции.
Сварные vs. резьбовые соединения
Отводы к ёмкостям могут крепиться к коллектору сваркой или резьбовым соединением.
Сварной коллектор — монолитная конструкция без разборных соединений. Герметичнее, надёжнее при высоком давлении, дольше служит. Недостаток: при необходимости добавить или убрать отвод нужна сварка.
Резьбовой коллектор — разборная конструкция. Легче адаптировать под нестандартное число ёмкостей. Требует периодической проверки затяжки, особенно при вибрации.
Для постоянных стационарных систем оптимален сварной вариант. Для временных установок или когда планируется изменение числа ёмкостей — резьбовой.
Обслуживание коллектора
Коллектор не требует частого обслуживания, но раз в год его осматривают: проверяют состояние сварных швов, нет ли коррозии на поверхности, нет ли следов утечки в зоне штуцеров. Внутренний осмотр — при плановой переборке системы, обычно раз в 5–7 лет. Для кислородных и высокочистых систем — промывка и обезжиривание при каждом техническом обслуживании.
Коллектор и безопасность системы
На коллекторе устанавливают предохранительный клапан — он защищает систему от превышения допустимого давления. Уставка клапана — не выше 10% от рабочего давления коллектора. Клапан проверяют раз в год: поднимают давление до уставки и убеждаются, что клапан открывается и чисто закрывается после сброса.
Манометр на этом узле — входной: он показывает суммарный уровень давления от всех ёмкостей. По нему оператор видит, насколько опустели сосуды. Манометр поверяют раз в 12 месяцев. Показание неповеренного прибора — не информация, а предположение.
Нестандартные конфигурации
На рампах с двумя ветвями (перепускная схема) коллекторов два — по одному на каждую ветвь. Они не сообщаются напрямую: разделительный клапан позволяет обслуживать одну ветвь при работающей другой.
Для рамп на горючих газах в коллекторе могут быть установлены обратные клапаны на каждом отводе к ёмкости. Обратный клапан не допускает переток содержимого из коллектора обратно в ёмкость при аварийном сбросе давления — это важно для ацетилена и водорода, где обратный поток может создать взрывоопасную концентрацию.
Замена коллектора
Коллектор не заменяют в плановом режиме — он служит весь срок жизни рампы при условии отсутствия коррозии и механических повреждений. Замена нужна при: обнаружении трещин или свищей в сварных швах, невозможности устранить течь в резьбовых соединениях, переводе системы на другой газ, требующий иного материала.
КубСпецТех изготавливает коллекторы из нержавеющей стали для любых газов и давлений. Материал, диаметр, число отводов и тип присоединений — по техническому заданию заказчика.
