В операционной, реанимации, родильном зале кислород должен быть всегда. Без перерывов, без падений давления, без подмесов. Любое исключение из этого правила — клиническое событие, которое разбирается отдельно. Поэтому к источнику медицинского кислорода в ЛПУ требования жёстче, чем к любому промышленному источнику газа.

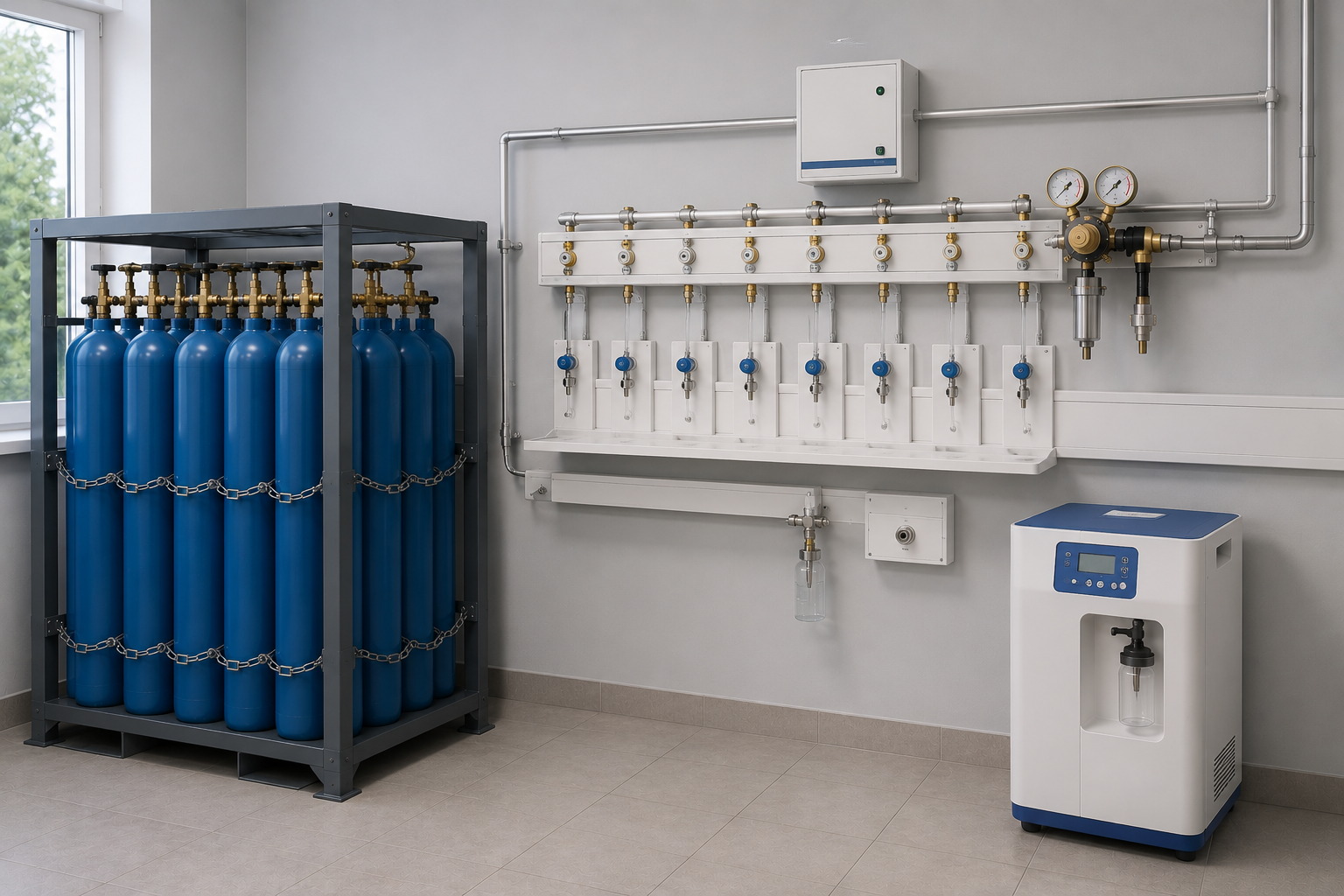

Источников три: рампа, моноблок и газификатор. У каждого свои сильные и слабые стороны. Разберём, под какую больницу что выбирают и почему.
Кислородная рампа: классика для средних объёмов
Рампа — стандартное решение для большинства учреждений среднего и небольшого размера. Поликлиника, стоматология с операционным блоком, родильный дом, региональная больница на несколько отделений — везде первый рассматриваемый вариант это кислородная рампа.
Применяется только в перепускной схеме — разрядная для медицины неприемлема из-за перерывов подачи. Стандартная конфигурация — два плеча по 4–6 баллонов с автоматическим переключением. Опустевшее плечо меняется на полное, пока работает резервное.
Плюсы. Простой монтаж. Капвложения от 200 до 500 тыс. руб. Не требует регистрации в Ростехнадзоре. Знакомо всем медицинским специалистам. Замена баллонов укладывается в логистику обычной поставки технических газов.
Минусы. При интенсивной нагрузке частые замены — оператор делает их по 2–3 раза в неделю. Запас газа ограничен числом баллонов в группе. Для крупных стационаров может быть мало.
Кислородный моноблок: для повышенных нагрузок
Когда расход кислорода стабильно высокий — несколько кубометров в сутки — рампа начинает требовать ежедневных замен. На этом пороге переходят на моноблок для кислорода.
Моноблок — это группа баллонов в едином жёстком каркасе, заправляемая целиком на газозаправочной станции. Сборки на 8, 12 или 16 баллонов. Объём — от 320 до 800 м³ кислорода в одной заправке.
Плюсы. Один обмен сборки раз в 7–14 дней вместо ежедневных замен. Меньше движений баллонов по территории больницы — меньше рисков повреждения. Стабильный график поставок легче встраивается в работу хозяйственной службы. Капвложения сопоставимы с серьёзной рампой плюс баллоны.
Минусы. Требует площадки для размещения, доступа погрузчика или кран-балки. Подключение и пусконаладка занимают больше времени, чем для рампы. Для совсем небольших ЛПУ — избыточное решение.
Часто моноблок ставят вместе с резервной рампой: моноблок — основной источник, рампа подключается на время заправки моноблока или в случае ЧП.
Газификатор: для крупных стационаров
Многопрофильные больницы, областные клиники, перинатальные центры — расход кислорода у них исчисляется десятками и сотнями кубометров в сутки. Здесь рампы и моноблоки уже не справляются по объёму, переходят на криогенный газификатор.
Газификатор — это вертикальная теплоизолированная ёмкость с жидким кислородом и испарителем. Жидкий кислород занимает в 800 раз меньше объёма, чем газообразный, поэтому в одной ёмкости 3–5 кубометров жидкого кислорода — это 2400–4000 м³ газа на выходе.
Плюсы. Огромный запас. Стабильное давление. Удельная цена газа за м³ ниже на 20–40% по сравнению с баллонным. Заправка раз в 2–6 недель в зависимости от объёма.
Минусы. Высокие капвложения — от 1 до 5+ млн руб. Сложный монтаж: бетонная площадка, проектирование, согласования. Обязательная регистрация в Ростехнадзоре как опасного производственного объекта. Требует обученного персонала. Зависимость от стабильной работы испарителя — при отказе нужен резервный источник.
Газификатор практически всегда дополняется резервной рампой или моноблоком — на случай планового обслуживания или нештатной ситуации.
Как выбирают в реальности
Алгоритм простой и привязан к расходу.
До 5 м³ кислорода в сутки — рампа на 6–8 баллонов перепускной схемы. Большинство стоматологий, поликлиник, малых стационаров.
5–20 м³ в сутки — моноблок на 12 баллонов с резервной рампой. Родильные дома, специализированные клиники, средние больницы.
Свыше 20 м³ в сутки — газификатор с резервным моноблоком. Областные больницы, перинатальные центры, многопрофильные стационары.
Кроме объёма учитываются и другие факторы. Условия размещения. Расстояние до основной магистрали. Возможность обслуживания. Бюджет проекта и сроки запуска. Резервные источники на случай ЧС.
Что общее для всех вариантов
Несколько обязательных требований независимо от типа источника.
Обезжиривание всех элементов системы — норма по ГОСТ 12.2.052-81. Это требование к материалам, к рукавам, к арматуре, к выходным штуцерам.
Резервирование подачи. Полная зависимость от одного источника в медицине не практикуется. Основной + резерв — минимум.
Контроль чистоты газа на входе в магистраль. На крупных объектах — непрерывный мониторинг с выводом на пост ответственного.
Документация на каждое изделие с указанием рабочего газа, параметров, сведений об обезжиривании.
