Газовая рампа — это ключевой элемент системы газоснабжения, обеспечивающий равномерную и безопасную подачу газа от источников (баллонов, модулей, ресиверов) к потребителям. Чтобы понять, как работает рампа и как правильно её выбрать, важно разобраться в её устройстве, составе и принципе действия.
1. Общие принципы устройства
Конструкция рампы зависит от типа газа (кислород, азот, водород, аргон, гелий, углекислый газ и т. д.) и условий эксплуатации. Однако базовая схема одинакова:
- группа источников газа (баллоны, моноблоки или ресиверы);
- коллектор — соединяет источники в общий контур;
- запорная арматура (краны, вентили);
- редукторы (регуляторы давления);
- предохранительная и обратная арматура;
- измерительные приборы (манометры, датчики);
- выходной трубопровод к потребителю.
Рампа обеспечивает одновременное подключение нескольких источников, выравнивание давления и защиту от утечек.

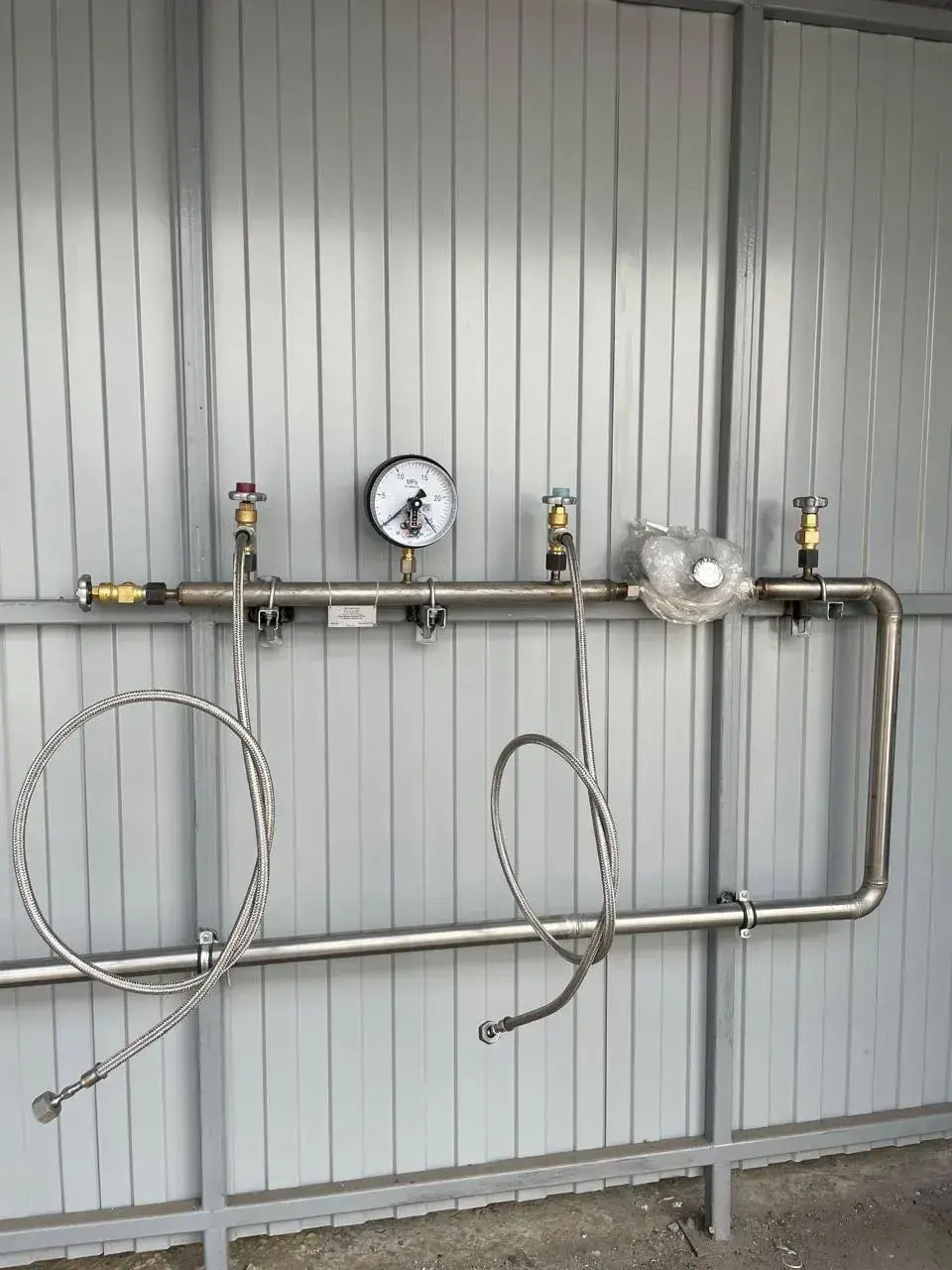

2. Основные элементы газовой рампы
2.1. Коллектор
Коллектор — это центральная часть рампы. Он объединяет все подключённые баллоны или источники газа. Изготавливается из нержавеющей стали или латуни, выдерживает высокое давление (до 200–300 бар).
Коллекторы бывают:
- односторонние — подключение источников с одной стороны;
- двусторонние — разделение на рабочую и резервную линии.
2.2. Запорная арматура
Включает вентили, шаровые краны и отсечные клапаны, которые позволяют:
- отключать отдельные баллоны;
- переключать секции рампы;
- изолировать неисправные участки.
Запорная арматура должна обеспечивать плавность открытия и быть изготовлена из материалов, совместимых с конкретным газом.
2.3. Редукторы давления
Главный функциональный узел рампы. Редукторы выполняют понижение высокого давления в баллонах (до 150–200 бар) до рабочего (обычно 4–10 бар).
В современных системах применяются двухступенчатые регуляторы, обеспечивающие стабильность давления при расходе газа.
2.4. Предохранительные клапаны и обратные клапаны
Предохранительный клапан защищает систему от превышения давления, сбрасывая излишек газа.
Обратный клапан предотвращает возврат потока и смешивание газов между баллонами.
Это важнейшие элементы безопасности, особенно при работе с кислородом или горючими газами.
2.5. Манометры и контрольные приборы
Манометры показывают давление на входе и выходе.
Для автоматических рамп дополнительно устанавливаются:
- датчики давления с выходом на контроллер;
- сигнализаторы аварий;
- клапаны дистанционного управления.
2.6. Соединительные элементы
К рампе подключаются баллоны через гибкие высоконапорные рукава или металлические трубки высокого давления.
Все соединения выполняются герметично, с применением прокладок, устойчивых к рабочему газу (фторопласт, медь, специальные эластомеры).
3. Принцип работы газовой рампы
- Подача газа. Газ поступает из баллонов через запорные вентили и объединяется в коллекторе.
- Снижение давления. Через редуктор давление понижается до рабочего уровня.
- Контроль параметров. Манометры и датчики фиксируют давление и расход.
- Подача к потребителю. Газ в нужных параметрах направляется по трубопроводу в систему потребления.
- Переключение линий. В случае падения давления или опустошения одной стороны рампы оператор вручную (или автоматически) переводит подачу на резервную секцию.
4. Виды исполнения рамп
Тип исполнения / Описание / Применение
Односторонняя
Один источник, один выход
Небольшие объёмы газа
Двухсторонняя
Рабочая и резервная секции
Непрерывное снабжение
Автоматическая
Селектор давления и электромагнитное управление
Критичные системы
С моноблоками
Баллоны объединены в единую сборку
Удобно при транспортировке
С подогревом
Для сжиженных газов
Предотвращает замерзание клапанов
5. Схема газовой рампы
Типовая схема включает:
- вход от баллонов;
- коллектор;
- запорные вентили;
- редуктор (первичный и вторичный);
- манометр;
- предохранительный клапан;
- отвод к потребителю.
При необходимости устанавливаются фильтры, обратные клапаны, системы подогрева и контроллеры автоматического управления.
6. Материалы и исполнение
Материалы выбираются в зависимости от газа:
- Кислород: нержавеющая сталь, латунь без смазок, уплотнения из PTFE;
- Водород: сталь с контролем утечек, специальные фитинги;
- Азот и аргон: стандартные латунные соединения;
- Углекислота: стойкость к коррозии и влаге.
7. Монтаж и эксплуатация
При установке рампы необходимо соблюдать следующие правила:
- монтаж на жёсткой поверхности или стене;
- защита от вибраций и механических повреждений;
- обязательное заземление при работе с водородом;
- контроль герметичности перед вводом в эксплуатацию;
- регулярное техническое обслуживание.
Для кислородных рамп категорически запрещено использование смазочных материалов и масел.
8. Техническое обслуживание
Включает:
- проверку соединений и вентилей на герметичность (ежемесячно);
- калибровку манометров (1 раз в год);
- замену прокладок и фильтров (по мере износа);
- проверку работы редукторов и предохранительных клапанов.
Все действия фиксируются в журнале технического обслуживания.
9. Требования безопасности
- все элементы должны быть сертифицированы под соответствующий газ;
- помещения должны иметь вентиляцию и датчики утечки;
- при работе с горючими газами запрещено использование открытого огня;
- монтаж и обслуживание выполняются только обученным персоналом.
10. Заключение
Газовая рампа — это сложный, но надёжный элемент системы газоснабжения, обеспечивающий безопасную подачу газа при контролируемом давлении.
От качества сборки и точности регулировки зависит эффективность всей системы.
Понимание устройства рампы позволяет грамотно выбирать оборудование, проектировать сети и обслуживать их без риска аварий и потерь газа.
