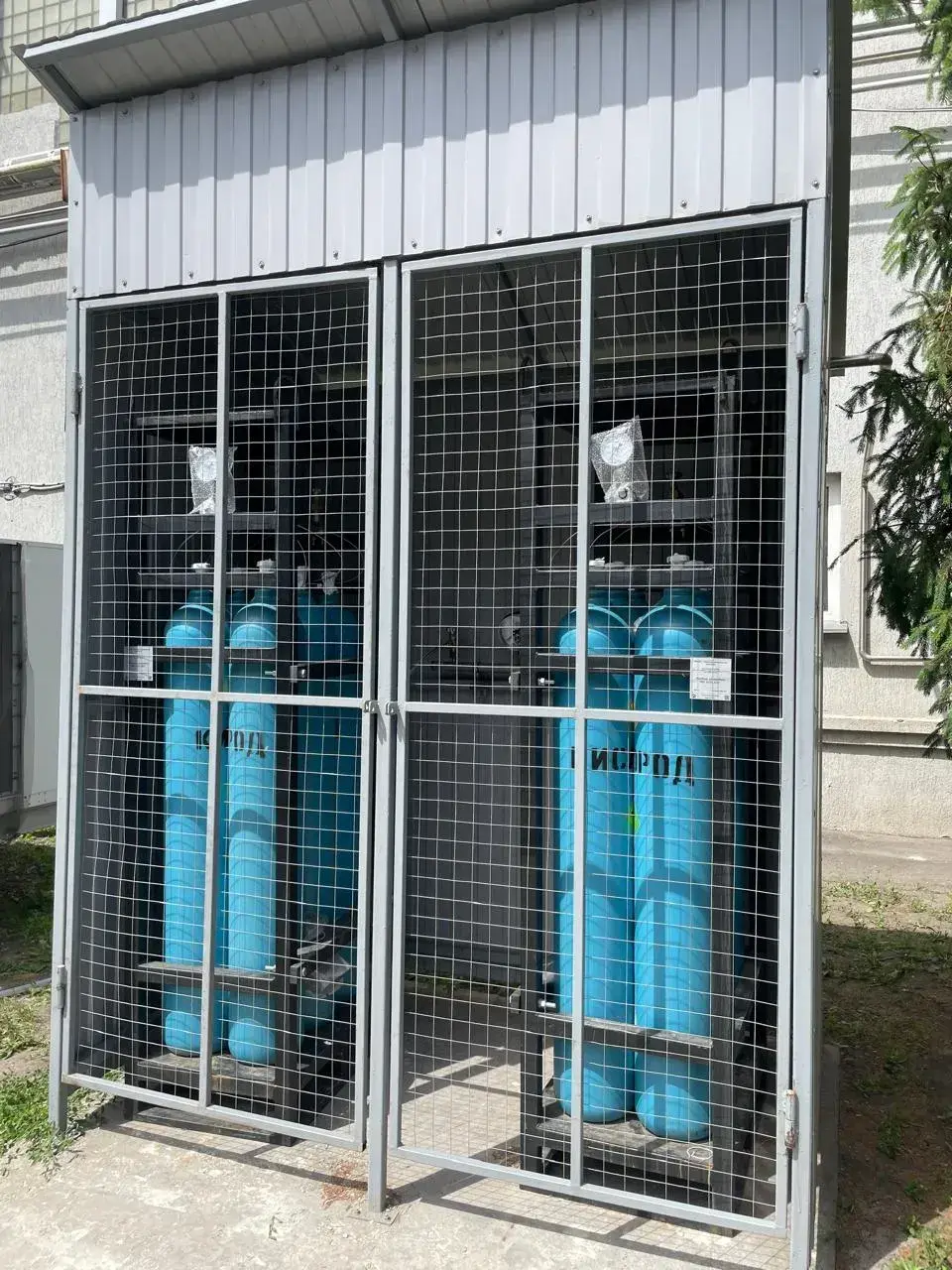

При проектировании и подборе газовой рампы одной из важнейших характеристик является её диаметр — внутреннее сечение коллектора и соединительных трубопроводов.
От правильного выбора диаметра зависит давление, скорость потока, стабильность подачи и даже безопасность системы.
Многие проблемы — потеря давления, шум, утечки и неравномерная подача — возникают именно из-за неправильно рассчитанного диаметра.
Разберём, как определить оптимальный диаметр газовой рампы, от чего он зависит и какие последствия может вызвать ошибка в расчёте.
1. Что означает диаметр газовой рампы
Диаметр рампы — это внутренний размер коллектора, соединительных труб и фитингов, через которые проходит газ.
Он определяет пропускную способность системы — то есть, какой объём газа может пройти через рампу при заданном давлении и скорости потока.
Если диаметр слишком мал — увеличиваются потери давления, система работает с перегрузкой.
Если диаметр слишком велик — возникают проблемы с регулировкой давления и скачки при переключениях.
2. От чего зависит выбор диаметра
При подборе диаметра учитываются следующие факторы:
- тип газа (кислород, азот, углекислота, водород и т. д.);
- рабочее давление;
- расход газа (объём подачи);
- длина и конфигурация трубопроводов;
- число подключённых баллонов или модулей;
- режим работы (непрерывный, циклический, резервный).
Каждый из этих параметров влияет на гидравлическое сопротивление и расчётное падение давления в системе.
3. Почему важен правильный диаметр
Если диаметр выбран неправильно, это приводит к:
- потере давления на выходе — потребитель не получает нужный поток газа;
- неравномерному распределению газа между баллонами;
- вибрациям и шуму в трубопроводе;
- ускоренному износу редуктора и фитингов;
- росту вероятности утечек из-за перепадов давления.
В медицинских и лабораторных установках такие отклонения недопустимы — там важна точность подачи до десятых долей бара.
4. Типовые диапазоны диаметров
Для разных типов рамп и газов применяются свои диапазоны диаметров.
Ниже приведены усреднённые значения, используемые в промышленности и медицине:
- Малые рампы (1–4 баллона) — диаметр 6–10 мм.
- Средние рампы (до 10 баллонов) — 10–16 мм.
- Промышленные рампы (до 20 баллонов) — 16–25 мм.
- Магистральные и автоматические рампы — 25–32 мм и выше.
Для кислорода и водорода рекомендуется использовать минимальные внутренние диаметры при условии стабильного давления, чтобы снизить риск резонансных колебаний потока.
5. Как выполняется расчёт диаметра рампы
Расчёт выполняется с использованием формулы расхода газа через трубопровод, учитывающей давление, длину линии и плотность газа.
При проектировании ориентируются на допустимые гидравлические потери — обычно не более 5–10% от рабочего давления.
Расчёт можно выполнить двумя способами:
- по таблицам гидравлических потерь, рекомендованных производителем оборудования;
- по формуле Дарси–Вейсбаха, если известны параметры газа и длина трубопровода.
Производители рамп часто указывают рекомендуемый диапазон диаметров в технических характеристиках — это надёжная отправная точка для инженеров.
6. Особенности для разных газов
- Кислород — важно исключить резкие перепады давления, поэтому диаметр подбирается с минимальным запасом.
- Углекислота — требуется больший диаметр, чтобы компенсировать падение давления при конденсации.
- Водород — диаметр выбирают с учётом высокой скорости потока и возможных утечек.
- Азот, аргон, гелий — допускается широкий диапазон диаметров, но важно учитывать точность регулирования.
7. Материалы и исполнение трубопровода
Диаметр тесно связан с материалом трубопровода:
- для высокого давления (до 300 бар) применяются стальные трубы малого диаметра;
- для низкого и среднего давления — латунные или нержавеющие трубы большего сечения;
- для медицинских газов — медные трубопроводы, сертифицированные для кислорода.
Выбор материала и диаметра всегда производится совместно — это обеспечивает баланс между прочностью и гидравлическими характеристиками.
8. Распространённые ошибки при выборе диаметра
- Подбор “на глаз” без расчёта.
- Использование слишком узких трубопроводов — резкое падение давления.
- Слишком широкий диаметр — неустойчивая работа редуктора.
- Игнорирование длины линии и потерь на фитингах.
- Использование неподходящих материалов.
- Отсутствие компенсации при увеличении числа подключённых баллонов.
9. Практические рекомендации от производителя
- перед выбором диаметра определите максимальный расход газа в системе;
- при проектировании учитывайте длину трубопровода и количество соединений;
- избегайте резких переходов сечения;
- не уменьшайте диаметр на выходе рампы — это вызывает турбулентность;
- при сомнениях — ориентируйтесь на рекомендации производителя оборудования.
10. Заключение
Диаметр газовой рампы — это ключевой параметр, от которого зависит эффективность и безопасность системы газоснабжения.
Неверный выбор приводит к потерям давления, нарушению равномерности подачи и преждевременному износу оборудования.
Оптимальный диаметр подбирается с учётом давления, расхода и свойств газа. При проектировании рекомендуется закладывать небольшой запас по пропускной способности, чтобы система могла работать стабильно даже при пиковых нагрузках.
