Цеху срочно нужна стационарная подача аргона. Помещения под газовое хозяйство нет — все площади заняты. Перепланировка — это месяцы, а газ нужен на прошлой неделе. Решение в такой ситуации одно — газовый шкаф ШГБ снаружи здания. Монтаж за один день, без капитальных работ, без согласований по перепланировке.
ШГБ — это не пристройка и не сарай. Это полноценное газовое оборудование, которое подчиняется требованиям нормативов и решает конкретные задачи. Какие — разберём.
Что такое ШГБ и зачем он нужен
ШГБ — шкаф газовый баллонный. Металлический шкаф с цельносварной конструкцией для размещения газовых баллонов и/или газовой рампы снаружи здания. Корпус из листовой стали, дверь с замком, вентиляционные решётки, ложементы или стойки внутри для фиксации баллонов.
Функция простая: защитить газовое оборудование от внешних воздействий и людей, а людей — от газа. Снаружи — ветер, дождь, снег, перепады температуры, случайные удары, любопытные сотрудники. Внутри — баллоны под давлением, иногда с горючим или окисляющим газом.
Без шкафа поставить рампу снаружи здания нельзя. Точнее, можно — но это нарушение требований ФНП и санитарных норм. С шкафом — это штатное решение, согласованное и принятое на множестве промышленных объектов.
Когда нужен шкаф, а когда нет
Не каждая газовая установка требует шкафа. Разберём по ситуациям.
Шкаф обязателен:
- При уличной установке рампы или баллонов;
- При размещении баллонов с горючими газами вне специально оборудованного помещения;
- В местах с возможным несанкционированным доступом (склады, проходные зоны цеха, общедоступные участки).
Шкаф не нужен:
- В выделенном помещении с принудительной вентиляцией, соответствующем требованиям ФНП;
- При временной установке для разовых работ (ограниченное время и контролируемая зона);
- При размещении внутри производственного цеха в закреплённой зоне с цепными фиксаторами и табличками.
Шкаф желателен, но не обязателен:
- В цехах с высокой проходимостью персонала — для защиты от случайных ударов;
- При работе с дорогими газами (гелий, чистые смеси) — для защиты от подмены баллонов;
- При смешанном складе с разными типами оборудования.
Главное правило: уличная установка газовой рампы без шкафа недопустима. Если рампа размещается снаружи здания — она либо в ШГБ, либо в контейнерном модуле с аналогичными функциями.
Что должно быть в правильном шкафу
Не любая железная коробка с надписью «Огнеопасно» — это ШГБ. Конструкция должна отвечать конкретным требованиям.
Материал — негорючий. Сталь, окрашенная порошковой краской. Пластиковые и деревянные конструкции для газового оборудования не подходят — это требование одновременно пожарной безопасности и ФНП.
Вентиляция. Решётки сверху и снизу или специальные вентиляционные проёмы. Без принудительной вентиляции — естественная циркуляция воздуха через решётки обеспечивает удаление возможных утечек. Для горючих газов площадь решёток рассчитывается отдельно.
Замок. Стандартный навесной или встроенный. Цель — исключить несанкционированный доступ. На объектах с повышенными требованиями — двухконтурный замок с пломбированием.
Ложементы и фиксаторы. Внутри — крепления баллонов в вертикальном положении с цепными или ремнёвыми фиксаторами. Баллон не должен падать или смещаться при открывании двери, при работе, при случайных толчках.
Маркировка. На двери — предупреждающие надписи. «Огнеопасно», «Газ», название конкретного газа («Кислород», «Ацетилен»), знак запрета курения и открытого огня. Это требование ГОСТ 12.4.026.
Дренаж. Внизу шкафа — решётчатый настил для отвода случайной влаги. На неровном грунте дополнительно — поддон с откачкой конденсата зимой.
Виды шкафов по количеству баллонов и конфигурации
В зависимости от задачи шкафы делятся на несколько групп.
По размеру и числу баллонов
- На 1 баллон. Компактный шкаф для отдельного баллона или малого поста.
- На 2 баллона. Стандартный для бытовых пропановых установок и небольших постов.
- На 4 баллона. Под малую рампу или пару баллонов с резервом.

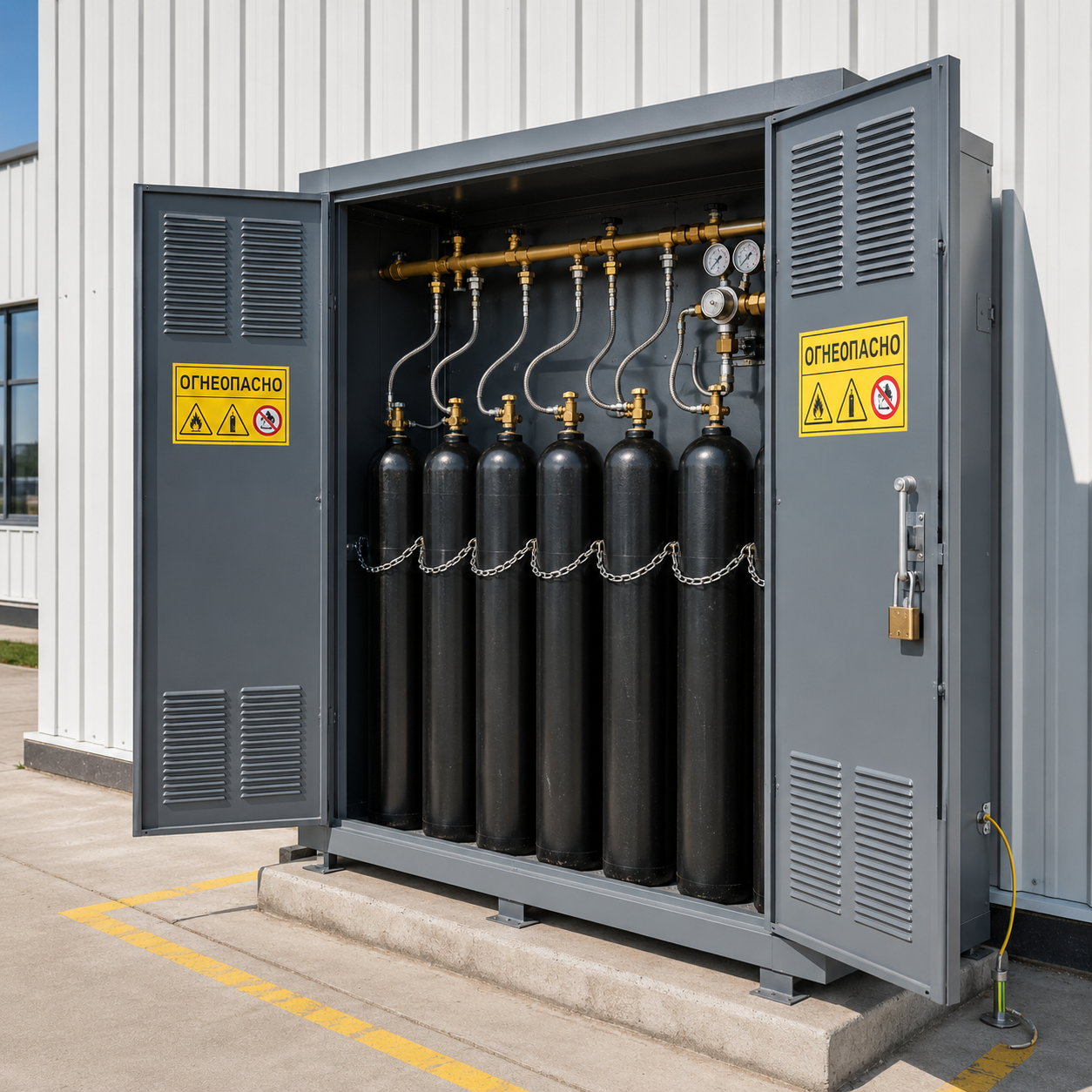

- На 6–10 баллонов. Уличное исполнение разрядной или перепускной рампы — самый востребованный формат у промышленных потребителей.
- На 12+ баллонов. Большой шкаф под рампу с автоматикой или связку рамп. Иногда это уже контейнерное исполнение с дверьми по периметру.
По исполнению
Закрытый цельностенный. Стандарт для большинства задач. Стенки без проёмов, кроме вентиляционных решёток.
Решётчатый (ХБ). Цельносварная конструкция из металлической сетки. Для уличного хранения баллонов без подключения. Не для рамп — арматуру нужно защищать.
Контейнерный модуль. По сути — увеличенный шкаф с возможностью размещения рампы с автоматикой, освещением, климатическим оборудованием. Для крупных объектов и систем газоснабжения непрерывного действия.
По температурному исполнению
Стандартное. Для средней полосы — без дополнительных утеплений.
Северное (UHL1). С утеплением, антиконденсатной защитой, обогревом редукторов и арматуры. Для эксплуатации при температурах до −50…−60 °C.
С климат-контролем. Для медицинских и аналитических газов, где важна стабильность температуры внутри шкафа.
Уличная установка против помещения: что регулирует ФНП
ФНП «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением» регулирует размещение газового оборудования. Главные принципы.
Для помещений требуется: принудительная вентиляция, огнестойкие конструкции (для горючих газов), безопасные пути эвакуации, отдельный вход, контроль концентрации газа в воздухе.
Для уличной установки в ШГБ требований проще, но они есть: ограждение зоны, маркировка, заземление, защита от прямого солнечного нагрева, расстояние до зданий и других объектов в зависимости от типа газа.
На практике это означает, что уличная установка в шкафу проще согласовать и реализовать, чем выделение помещения с дорогостоящей вентиляцией. Поэтому большинство наших клиентов на новых объектах выбирают именно ШГБ — это сокращает время от заказа до запуска в эксплуатацию с 3–6 месяцев до 2–4 недель.
Что мы учитываем при проектировании шкафа
При заказе ШГБ под газовую рампу мы прорабатываем несколько вопросов:
Газ. Кислород требует обезжиривания всего, что внутри. Ацетилен — особой арматуры и материалов. Горючие газы — расширенной вентиляции. Шкаф под аргон отличается от шкафа под ацетилен сильно.
Климат. Регион установки определяет утепление, тип редуктора и наличие обогрева. Краснодарский край — стандарт. Якутия — северное исполнение и подогрев точек регулирования.
Доступ для обслуживания. Шкаф проектируется так, чтобы оператор мог менять баллоны, контролировать манометры, обслуживать арматуру — без разборки конструкции.
Сопряжение с системой. Выход рампы из шкафа сопрягается с цеховым трубопроводом. Это участок, где часто возникают сложности — продумываем заранее.
Если задача — поставить рампу снаружи здания и быстро запустить газоснабжение, ШГБ закрывает её под ключ. Пришлите параметры объекта — газ, расход, климатическая зона. Подберём шкаф под рампу и проведём монтаж. Запросить предложение
