В больнице кислород — не вспомогательное вещество, а жизнеобеспечение. Перебой в централизованной подаче в реанимацию или операционную — это угроза жизни пациентов. Поэтому газовая рампа в медицине работает по другим правилам, чем промышленная установка.
Зачем учреждениям здравоохранения централизованная система подачи
Больницы, клиники и диагностические центры потребляют несколько видов веществ: кислород для дыхания и наркоза, закись азота для анестезии, углекислый газ для лапароскопии, азот и сжатый воздух для приборов. Каждая среда — отдельный контур трубопровода и отдельный узел редуцирования.
Централизованная подача от баллонной системы — стандарт для стационаров. Альтернатива — переносные ёмкости у каждой кровати. Переносные баллоны в реанимации на 20 коек — это хаос, постоянная логистика, риск ошибки при замене. Централизованная система решает всё это разом. Одна установка на входе, трубопровод по этажам, точки раздачи у каждой кровати.
Требования к рампам для учреждений здравоохранения
Чистота и исполнение оборудования
O₂ для медицинского применения — фармацевтический продукт. В России он должен соответствовать статье Государственной фармакопеи: чистота не ниже 99,5%. Оборудование для подачи таких веществ изготавливается из материалов, совместимых с высокочистой кислородной средой: нержавеющая сталь, бессвинцовая латунь, кислородостойкие уплотнения.
Весь внутренний тракт — коллектор, узел редуцирования, арматура — обязательно обезжиривается перед вводом в эксплуатацию и после каждого технического обслуживания. Малейшие следы масла в кислородной системе создают угрозу самовоспламенения.
Непрерывность подачи

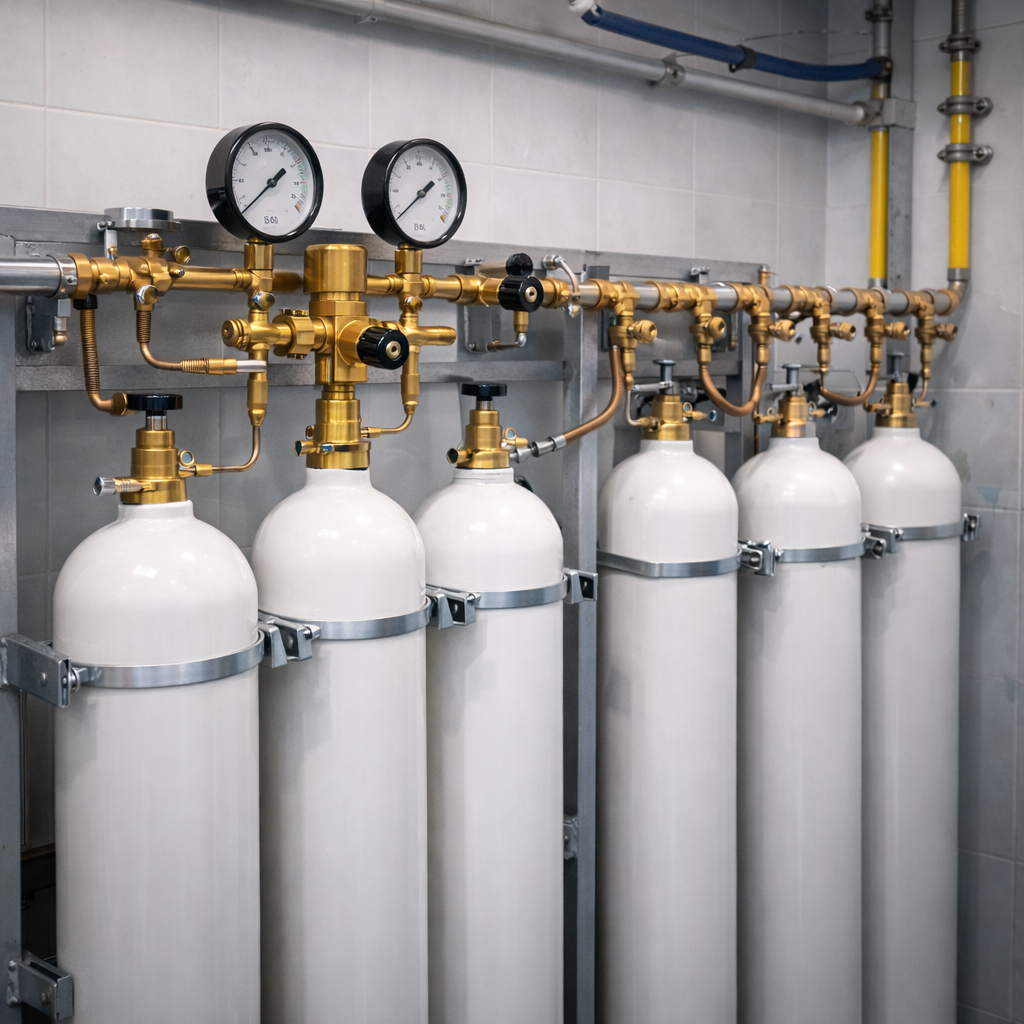

Кислородная рампа для медицинского учреждения — всегда перепускная. Одна ветвь работает, вторая — в резерве. Переключение — автоматическое. Ни один пациент не должен почувствовать момент смены ёмкостей.
Переключение происходит при достижении порогового давления на активной ветви. Блок управления открывает резервную ветвь и подаёт световой и звуковой сигнал персоналу: «активная ветвь опустела, замените ёмкости». Персонал меняет баллоны на отключённой стороне, не прерывая подачу.
Давление в системе
Стандартное рабочее давление в магистрали медицинских веществ по ГОСТ Р ИСО 7396 — 4 атм (0,4 МПа) для O₂ и сжатого воздуха, 4 атм для закиси азота, 6,3 атм для хирургического воздуха. В розетке у кровати уровень ниже — 2,8–3,5 атм — обеспечивается местными регуляторами на этажных распределительных узлах.
Нормативная база
Системы клинического газоснабжения в России проектируют и эксплуатируют по нескольким документам: ГОСТ Р ИСО 7396-1 (трубопроводные системы медицинских газов), СП 158.13330 (учреждения здравоохранения), ПБ 03-576-03 (сосуды под давлением). Монтаж выполняет организация с лицензией на работу с клиническими газами и допуском к монтажу систем под давлением.
Установка проходит приёмочные испытания до ввода в эксплуатацию: проверку герметичности, испытание давлением, проверку работы автоматического переключения. Результаты оформляются актом. Без акта — не вводят.
Особенности монтажа
Комната для ёмкостей в стационаре располагается на первом этаже или в цокольном — с обязательным выходом наружу. Помещение вентилируется — не менее 6 воздухообменов в час. Отопление — без открытых нагревательных элементов. Доступ — только уполномоченному персоналу.
Трубопровод от системы до точек раздачи — медная труба по ГОСТ 617 или нержавеющая сталь. Пайка медных труб — твёрдый припой без хлорсодержащих флюсов. Полимерные трубы для кислородных контуров в стационарах не применяются: риск накопления статического заряда и несовместимость с высококонцентрированной кислородной средой.
Техническое обслуживание в стационарах
Периодичность обслуживания устанавливается внутренним регламентом учреждения, но не реже требований производителя оборудования и нормативных документов. Ключевые операции: проверка герметичности всей системы, поверка манометров, контроль работы блока автоматического переключения, осмотр уплотнений и подводок.
Обслуживание выполняет аттестованный персонал или специализированная сервисная организация. Результаты каждого обслуживания фиксируют в паспорте оборудования.
КубСпецТех изготавливает кислородные рампы для учреждений здравоохранения в исполнении, соответствующем требованиям ГОСТ Р ИСО 7396 и СП 158.13330: обезжиренный внутренний тракт, нержавеющие коллектор и арматура, автоматический блок переключения с сигнализацией, комплект документации для приёмочных испытаний.
