Расход газа на производстве вырос. Один баллон стоит у поста, второй меняется через день, третий привезли вчера, четвёртый закончился во время ответственной операции. Знакомая картина? Это означает, что пришло время централизованной подачи. И первый шаг — разобраться, что такое рампа для баллонов и как её выбрать, если вы делаете это впервые.
Что такое газовая рампа
Газовая рампа — стационарное оборудование, которое объединяет несколько баллонов в единую систему подачи. Баллоны подключаются к общему коллектору, газ из всех баллонов проходит через редуктор, давление снижается до рабочего и выходит к потребителю — сварочному посту, технологической установке, отопительному котлу.
С точки зрения потребителя рампа — это «один большой баллон с постоянным давлением». С точки зрения оператора — стационарная точка подключения, где баллоны меняются по графику, а не аврально.
Что меняется по сравнению с отдельными баллонами
Несколько практических изменений.
Стабильное давление. Редуктор поддерживает заданное выходное давление вне зависимости от степени наполнения баллонов. У одиночного баллона давление меняется по мере расходования газа — это требует постоянной подстройки.
Сокращение трудозатрат. Замена баллонов выполняется группами или по очереди в одной точке, а не у каждого поста отдельно. Оператор тратит меньше времени, чем при ручной ротации одиночных баллонов.
Меньше остановок. При правильной схеме (перепускной) подача не прерывается при замене баллонов. С одиночным баллоном остановка неизбежна.
Контроль качества газа. Все баллоны подключены в одну систему, проверка герметичности и состояния проходит централизованно.
Экономия пространства. Баллоны размещаются компактно, занимают меньше площади, чем разбросанные по постам.

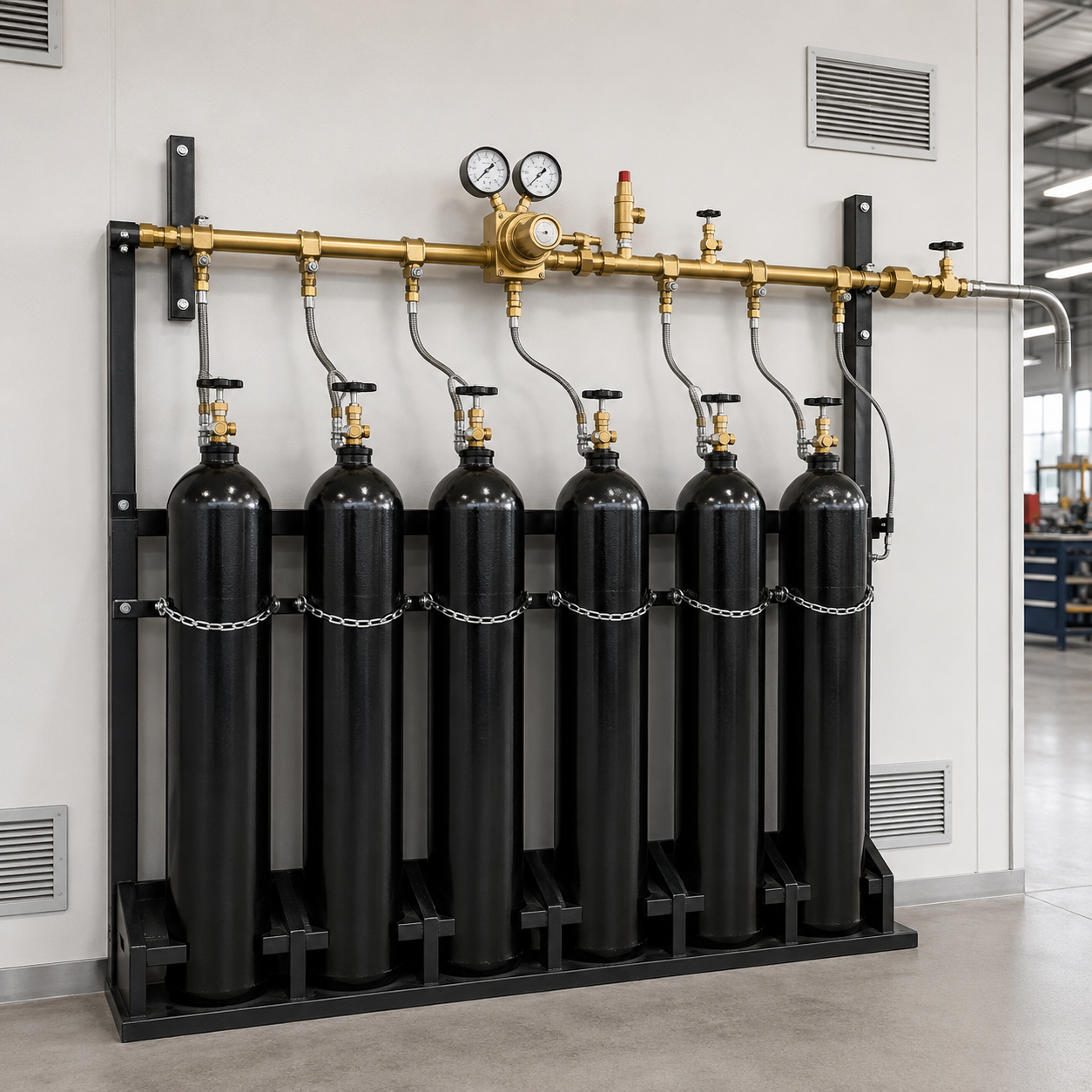

Из чего состоит рампа
Базовая конструкция включает несколько ключевых узлов.
Коллектор — горизонтальная или вертикальная трубка из латуни или нержавеющей стали, к которой подключаются все баллоны. От материала зависит совместимость с конкретным газом.
Запорные вентили — индивидуальные на каждый баллон. Позволяют отключать любой баллон без остановки работы остальных.
Рукава высокого давления — гибкие соединения между баллонами и коллектором. Обычно из нержавеющей стали или специальной резины.
Редуктор — снижает давление с 150–200 атм в баллонах до рабочего давления потребителя (обычно от 1 до 16 атм).
Манометры — два на каждом редукторе: входное и выходное давление.
Предохранительный клапан — сбрасывает избыточное давление в нештатной ситуации.
Дополнительно для горючих газов — обратные клапаны и огнепреградитель (для ацетилена и водорода обязательны).
Виды рамп по схеме
Два принципиальных типа.
Разрядная. Все баллоны работают параллельно, разряжаются одновременно. Подача прерывается на время замены группы. Просто, дешево, для процессов с плановыми паузами.
Перепускная. Два плеча с переключением. Одно работает, второе в резерве. Подача непрерывная. Сложнее, дороже, для процессов без остановок.
Подробнее о разнице — в отдельной статье про выбор перепускной или разрядной схемы.
Виды по числу баллонов
Стандартные компоновки — от 2 до 12 баллонов в одной рампе. Чем больше расход, тем больше баллонов.
На 2 баллона. Минимум. Для одиночных постов с эпизодической работой. На 3–4 баллона. Малые производственные участки, лаборатории, бытовое отопление на пропане. На 6 баллонов. Средний производственный участок с регулярной нагрузкой. На 8–10 баллонов. Многопостовый цех, медицинское учреждение, котельная среднего размера. На 12 и больше. Крупные производства, где после рампы переходят на моноблок.
Виды по монтажу
Настенное. К стене, минимум места. Для небольших помещений.
Стоечное. Напольная стойка с ложементами. Удобно при частой замене баллонов.
Шкафное (ШГБ). В металлическом шкафу для уличной установки и неотапливаемых помещений.
Контейнерное. В отдельном модульном контейнере для крупных объектов с автоматикой и климат-контролем.
С чего начать выбор
Алгоритм простой и логичный.
Первое — посчитайте недельный расход газа в баллонах. Это база для всех решений.
Второе — определитесь со схемой. Если процесс непрерывный или критичный — перепускная. Если паузы допустимы — разрядная.
Третье — выберите место установки. От этого зависит исполнение (помещение, шкаф, контейнер).
Четвёртое — учтите климат. Для холодного региона — редуктор с расширенным температурным диапазоном.
Пятое — пришлите параметры производителю. Грамотный поставщик проверит вашу конфигурацию и предложит оптимальное решение.
