Слово «моноблок» в газовой отрасли встречается часто, но объяснений — мало. Один говорит «это просто несколько баллонов на раме», другой путает с рампой. Разберём точно: газовый моноблок — что это за оборудование, как оно работает и чем отличается от всего, с чем его обычно смешивают.
Определение

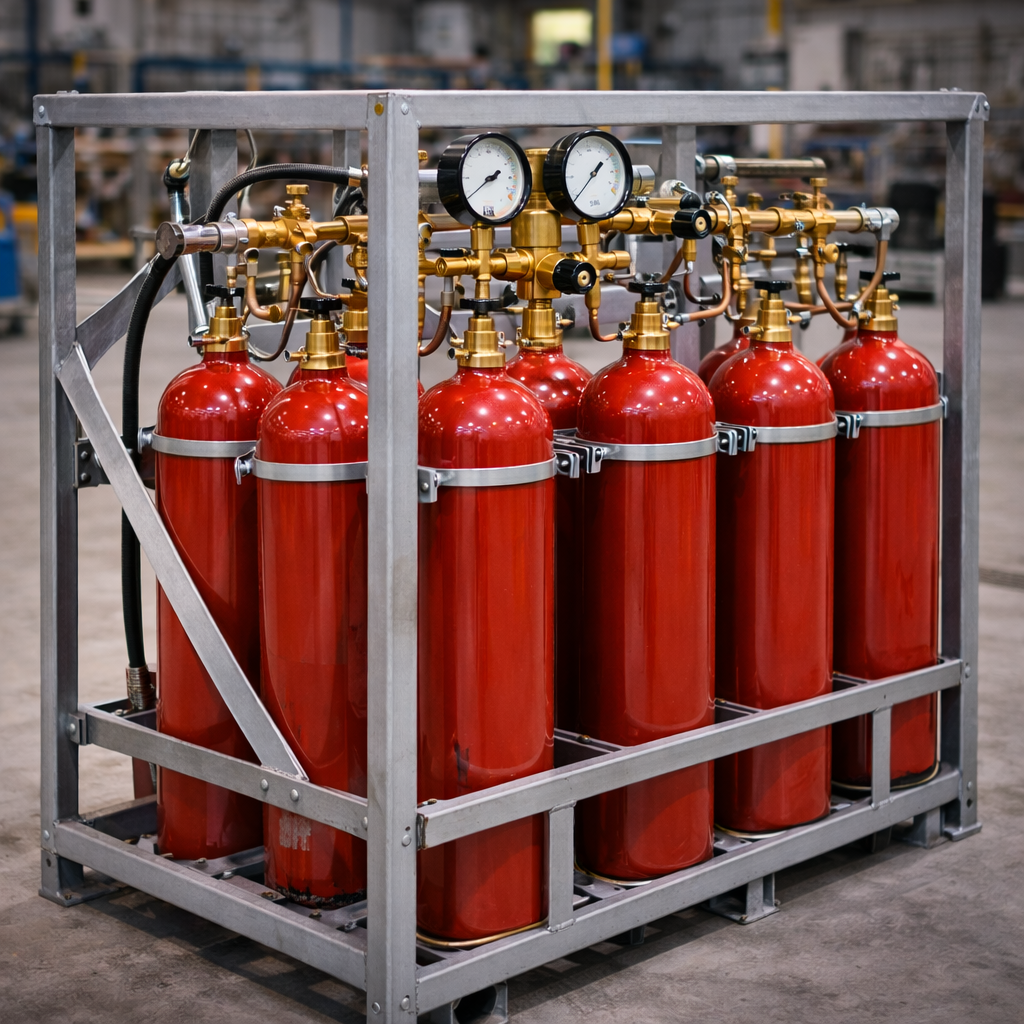

Газовый моноблок (сокращение — МБГ) — это группа стальных сосудов, жёстко закреплённых на несущей раме и объединённых общим коллектором в единую неразборную конструкцию. Все ёмкости подключены параллельно: содержимое поступает из всех сосудов одновременно через один общий выход.
Ключевое слово здесь — «неразборная». Сосуды в МБГ не меняют поштучно на объекте. Вся конструкция целиком вывозится на газораздаточную станцию, заправляется как единый аппарат и доставляется обратно к месту потребления. Это принципиально меняет логистику по сравнению с индивидуальными баллонами.
Чем моноблок отличается от рампы
Внешне похоже: несколько ёмкостей на металлической раме, коллектор, редуктор. Но концепция — другая.
Рампа — стационарная система. Ёмкости в ней меняют поштучно прямо на объекте. Пустую снимают, полную ставят. Сама рампа остаётся на месте навсегда.
Моноблок — транспортабельный запас. Вся конструкция целиком едет на дозаправку и обратно. Ни один сосуд не отсоединяют на объекте. Это удобнее там, где нет условий для поштучной замены, но есть возможность менять модули целиком.
Простое правило: если к установке привозят отдельные ёмкости — это рампа. Если вся конструкция уезжает на заправку — это моноблок.
Ещё одно отличие — давление внутри. Рабочее давление МБГ при поставке — полное, как в стандартном баллоне: 150 или 200 атм. Пользователь подключает редуктор и потребляет содержимое так же, как с одиночным баллоном, только запас в 8–27 раз больше.
Виды и маркировка
Российские моноблоки маркируют по типу рабочей среды:
МБГ — общее обозначение (моноблок газовый). МБВ — для водорода. МБА — для аргона. МБК — для кислорода. МБА₂ — для азота. МБУ — для углекислоты.
Число ёмкостей — стандартные серии: 7, 8, 12, 16, 27 штук. Объём каждой — 40 или 50 литров. Рабочее давление — 150 или 200 атм. Суммарный запас МБГ на 8 сосудов по 40 л при 150 атм — около 4 800 нм³ для азота. Это примерно 120 стандартных баллонов. Один рейс транспорта вместо 120 доставок.
Устройство
Несущая рама — сварная стальная конструкция, рассчитанная на перевозку автотранспортом и погрузку вилочным погрузчиком. Снизу — проёмы под вилы, по бокам — такелажные петли. Сосуды закреплены на раме хомутами или сварными скобами — каждый жёстко, без люфта.
Коллектор — стальная труба с ответвлениями к каждому сосуду. На входе каждого ответвления — обратный клапан: он не даёт содержимому одного сосуда перетекать в соседний при неравномерном расходе. На общем выходе — запорный вентиль, манометр и предохранительный клапан.
Выходной штуцер — стандартизированное присоединение под шланг высокого давления или под редуктор. Присоединительная резьба соответствует ГОСТ 9909 (для кислорода и инертных сред) или имеет левую резьбу (для горючих сред) — чтобы исключить путаницу при подключении.
Чем МБГ отличается от моноблока типа ИСО-контейнера
Есть крупные транспортные модули в корпусе ИСО-контейнера — их тоже называют моноблоками. Они рассчитаны на десятки тонн сжиженного или сжатого содержимого и перевозятся морским или железнодорожным транспортом. Промышленный МБГ для предприятия — это другое: компактная напольная конструкция массой 500–2 000 кг, транспортируемая обычным грузовым автомобилем.
Где применяют
Строительные площадки — сварка и резка там, где нет постоянной инфраструктуры. Промышленные предприятия с периодическим потреблением крупными партиями. Стационары и лаборатории, которым нужен большой единовременный запас без частых заездов транспорта. Испытательные стенды с высоким пиковым расходом за короткое время.
Там, где суточный расход продолжает расти и МБГ уже не справляется, переходят на криогенные газификаторы жидкого содержимого. Но моноблок — промежуточное и часто оптимальное решение между единичными баллонами и криогенной станцией.
Паспорт и документация
Каждый МБГ имеет паспорт сосуда под давлением — отдельный на каждый сосуд в составе конструкции. Это не просто бумага: без паспорта сосуд не допускается к заправке на газораздаточной станции. При покупке нового оборудования паспорта входят в комплект поставки. При эксплуатации — ответственный за газовое хозяйство следит за сроками технического освидетельствования.
Освидетельствование сосудов под давлением — раз в 5 лет для стальных баллонов с инертными средами, раз в 2 года для баллонов с ацетиленом. Просроченный сосуд на заправку не примут. Один пропущенный срок — и вся конструкция встаёт.
Сравнение с одиночными баллонами
Одна доставка МБГ на 8 ёмкостей заменяет 8 отдельных поездок или 8 позиций в одной машине с ручной погрузкой и разгрузкой каждой единицы. На объекте не нужно следить за восемью разными ёмкостями, отмечать расход каждой, организовывать стеллаж. Один вентиль, один манометр, один редуктор.
Для небольшого производства это экономит несколько часов в неделю на логистику и снижает риск ошибки при подключении. Для крупного — позволяет сократить частоту поставок в несколько раз.
