Правильный выбор газовой рампы определяет безопасность, стабильность и экономичность всей системы газоснабжения.
Ошибки на этом этапе приводят к проблемам с давлением, частым утечкам, ускоренному износу оборудования и, в худшем случае, к аварийным ситуациям.
В этой статье мы разберём, по каким критериям подбирать газовую рампу, какие параметры учитывать и как определить подходящую модель под конкретную задачу.
1. Что такое газовая рампа и зачем она нужна

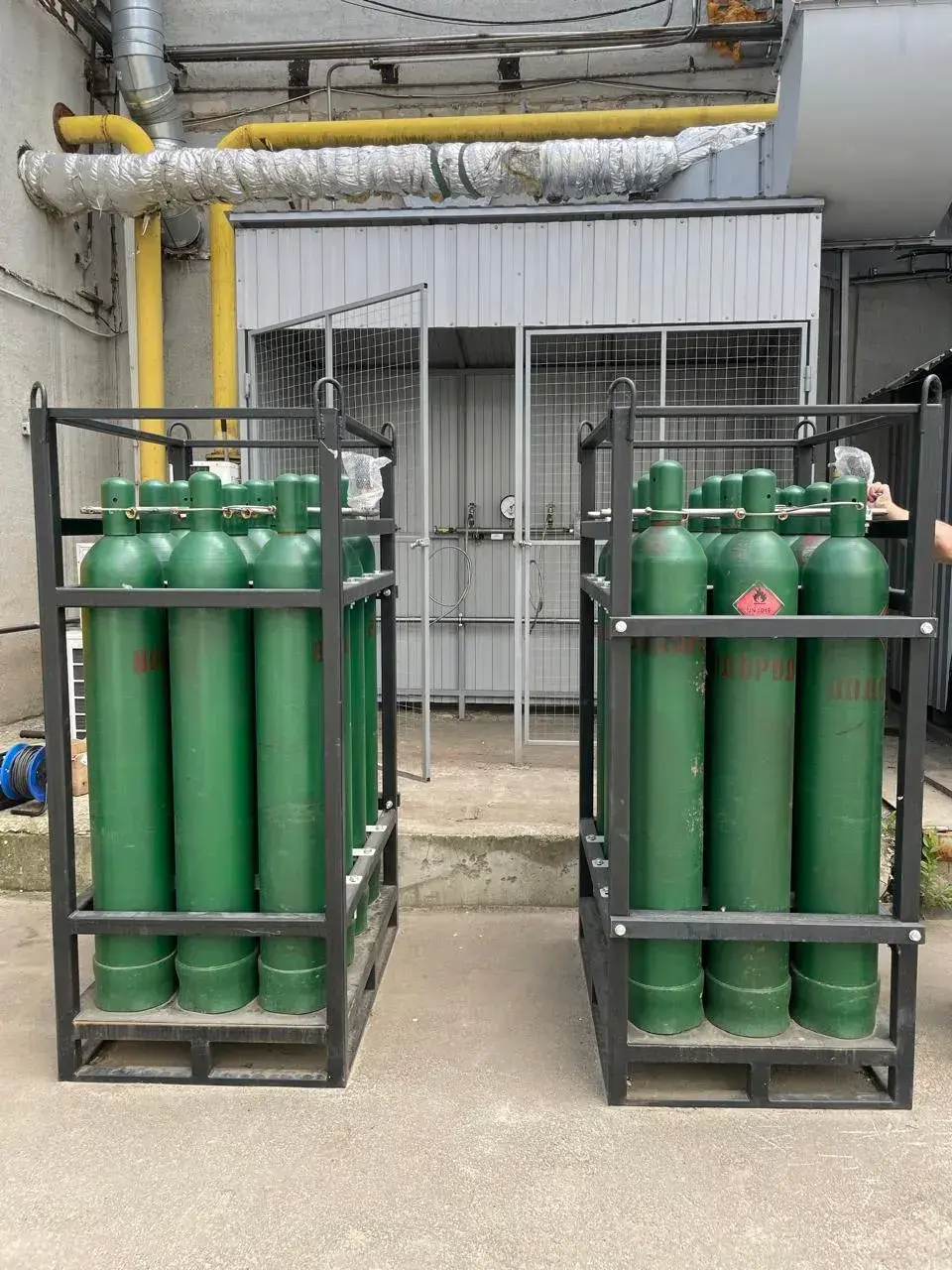

Газовая рампа — это система распределения газа, предназначенная для подключения нескольких источников (баллонов, ресиверов или моноблоков) к одной линии подачи.
Она выполняет три основные функции:
- Обеспечивает стабильное давление на выходе.
- Позволяет работать с несколькими источниками одновременно.
- Повышает безопасность за счёт контроля и защиты от перегрузок.
Рампы применяются в промышленности, медицине, лабораториях, на автогазозаправочных станциях и в технологических установках.
2. Основные критерии выбора газовой рампы
Тип подаваемого газа
Первое, с чего начинается выбор — это тип газа. Для каждого из них применяются разные материалы и стандарты.
- Кислород — рампа из нержавеющей стали или латуни, полностью обезжиренная. Никаких смазок, масел или органических соединений.
- Азот, аргон, гелий — допускается латунь с уплотнениями из фторопласта.
- Углекислота (CO₂) — требуется защита от конденсата и обмерзания, желательно наличие подогрева редуктора.
- Водород — особые требования к герметичности, устойчивость к утечкам, применение нержавеющих фитингов и резьбовых соединений.
Рабочее давление
Каждая рампа имеет два ключевых параметра: входное давление (от баллонов) и выходное (в линию потребления).
- Входное давление — до 200 бар (в зависимости от типа газа и ёмкости баллонов).
- Выходное давление — обычно 4–10 бар, но может быть выше для промышленных установок.
Важно, чтобы редуктор рампы соответствовал этим значениям и обеспечивал стабильность без скачков.
Производительность (расход газа)
Пропускная способность рампы должна соответствовать максимальному расходу потребителя.
Если расход не учтён, при пиковых нагрузках давление на выходе будет падать.
Перед покупкой стоит рассчитать пиковый расход газа и выбрать модель с запасом минимум 20–30%.
Количество источников газа
Рампы бывают:
- односторонние — подключение одной группы баллонов;
- двусторонние — рабочая и резервная секции;
- автоматические — с электронным переключением между группами.
Для непрерывных производственных или медицинских систем рекомендуется использовать двухсторонние или автоматические рампы.
Тип регулировки
Рампы делятся на:
- ручные — оператор сам управляет переключением и давлением;
- автоматические — система переключает линии и регулирует давление самостоятельно.
Автоматические рампы дороже, но повышают безопасность и исключают человеческий фактор.
Материалы изготовления
Материалы напрямую влияют на долговечность и безопасность:
- нержавеющая сталь — оптимальна для большинства газов;
- латунь — подходит для инертных газов и углекислоты;
- алюминий и пластик — только для низкого давления и воздуха.
Для кислорода и водорода предпочтительно использование полностью металлических рам с PTFE-уплотнениями.
Условия эксплуатации
Необходимо учитывать температуру, влажность и тип помещения.
Для наружной установки требуются рампы в защитных шкафах с обогревом.
Для медицинских помещений — рампы с сертификатом медицинского изделия и высоким классом чистоты.
3. Дополнительные параметры
При выборе также стоит обратить внимание на:
- наличие манометров на входе и выходе;
- установку предохранительного клапана;
- возможность подключения сигнализации давления;
- наличие фильтра грубой очистки;
- простоту доступа для обслуживания.
4. Особенности выбора рамп для медицины
Медицинские рампы имеют повышенные требования:
- сертификация по стандарту ISO 7396-1;
- контроль чистоты кислорода;
- минимальный уровень шума и вибрации;
- возможность работы с системой аварийного резервирования.
Такое оборудование используется в больницах, операционных, палатах интенсивной терапии и требует обязательного обслуживания квалифицированным персоналом.
5. Выбор рампы для промышленного применения
Для промышленных целей (сварка, лаборатории, производство, энергетика) подходят рампы с:
- усиленной рамной конструкцией;
- рабочим давлением до 30 бар;
- дополнительными линиями резервирования;
- опцией подключения нескольких типов газа.
При проектировании системы желательно предусмотреть место для расширения или модернизации рампы.
6. Распространённые ошибки при выборе
- Игнорирование фактического расхода газа.
- Использование кислородных рамп для других газов.
- Установка оборудования без сертификатов.
- Недооценка влияния температуры и влажности.
- Отсутствие резервной линии при непрерывной подаче.
- Выбор рампы без учёта требований безопасности к помещению.
7. Рекомендации от производителя
- перед выбором рампы составьте техническое задание, включающее тип газа, расход и давление;
- учитывайте возможность будущего увеличения нагрузки;
- выбирайте только сертифицированные изделия, произведённые в соответствии с требованиями ГОСТ и ISO;
- при необходимости консультации — обращайтесь к производителю или инженерному отделу поставщика.
8. Заключение
Выбор газовой рампы — это инженерная задача, требующая точных расчётов и понимания особенностей эксплуатации.
Неправильная модель может привести к неравномерной подаче газа, частым остановкам и высоким затратам на обслуживание.
Оптимальная рампа — та, которая соответствует типу газа, рассчитана на нужное давление и расход, обеспечивает удобство обслуживания и безопасную работу.
Если вы сомневаетесь в подборе, лучше обратиться к специалистам — производители и поставщики таких систем всегда готовы предложить готовые решения под конкретный объект.
