Принцип работы кислородной рампы: устройство и особенности эксплуатации
Кислородная рампа — это система, предназначенная для централизованной подачи кислорода из нескольких баллонов или резервуаров в магистраль потребления.
Она используется в медицинских учреждениях, лабораториях, на промышленных предприятиях и в технологических установках, где требуется стабильное давление и бесперебойное снабжение кислородом.
Чтобы обеспечить безопасность и надёжность, такие рампы проектируются с учётом строгих норм, и принцип их работы отличается от систем для других газов.
1. Назначение кислородной рампы
Основные задачи кислородной рампы:
- объединение нескольких баллонов или источников в единую систему;
- регулирование давления подаваемого кислорода;
- автоматическое или ручное переключение между рабочей и резервной группами;
- контроль за расходом и давлением газа;
- обеспечение непрерывной подачи кислорода к потребителям.
2. Устройство и основные элементы
Конструкция кислородной рампы включает следующие узлы:
Элемент / Назначение
Коллектор
соединяет несколько баллонов в общий контур подачи газа
Редуктор давления
понижает давление с баллонного (150–200 бар) до рабочего (4–6 бар)
Манометры
показывают давление на входе и выходе
Предохранительный клапан
сбрасывает избыточное давление для защиты системы
Обратные клапаны
предотвращают обратный поток кислорода
Запорные краны и вентили
позволяют перекрывать отдельные участки системы
Гибкие подводящие рукава
соединяют баллоны с коллектором
Выходной патрубок
подключение к сети потребления (в больнице — к кислородной магистрали)
Все компоненты выполняются из нержавеющей стали или латуни, не содержащей масел и смазок, несовместимых с кислородом.
3. Принцип работы кислородной рампы
Работа кислородной рампы основана на принципе гравитационного и гидравлического выравнивания давления между баллонами и последующего регулирования редуктором.
- Подача газа.
- Газ из подключённых баллонов поступает через запорные вентили в общий коллектор.
- Снижение давления.
- В редукторе происходит понижение давления до требуемого рабочего уровня — обычно 4–6 бар для медицинских систем и до 10 бар для промышленного применения.
- Контроль параметров.
- Давление контролируется по манометрам: один показывает баллонное давление, второй — выходное.
- Подача к потребителю.
- Кислород подаётся в трубопроводную сеть, подключённую к оборудованию (аппараты ИВЛ, операционные посты, производственные линии).
- Переключение секций.
- Если давление в одной группе баллонов падает, происходит ручное или автоматическое переключение на резервную линию.
4. Схема кислородной рампы
Типовая схема включает:
- две группы баллонов — рабочую и резервную;
- редукторы давления на каждой линии;
- обратные клапаны между линиями;
- манометры и сигнальные датчики;
- выпускной коллектор с выходом на магистраль.
В автоматических моделях применяется система автоматического переключения (АВР), которая срабатывает при падении давления и переводит подачу на резерв.
5. Типы кислородных рамп
Тип рампы / Особенности / Применение
Односторонняя
Подача от одной группы баллонов
Небольшие объёмы, лаборатории
Двухсторонняя
Рабочая + резервная группы
Медицинские и промышленные объекты
Автоматическая
Автоматическое переключение, контроль давления
Больницы, клиники
С подогревом
Для предотвращения конденсата и обмерзания
При низких температурах
Моноблочная
Компактная сборка для мобильных решений
Сервисные комплексы, выездные станции
6. Давление и параметры работы
- Баллонное давление: 150–200 бар.
- Рабочее давление на выходе: 4–6 бар для медицинского кислорода, 6–10 бар для технического.
- Материалы: нержавеющая сталь, латунь без меди, фторопластовые уплотнения.
- Температурный диапазон: от –20 до +60 °C.
7. Требования к установке

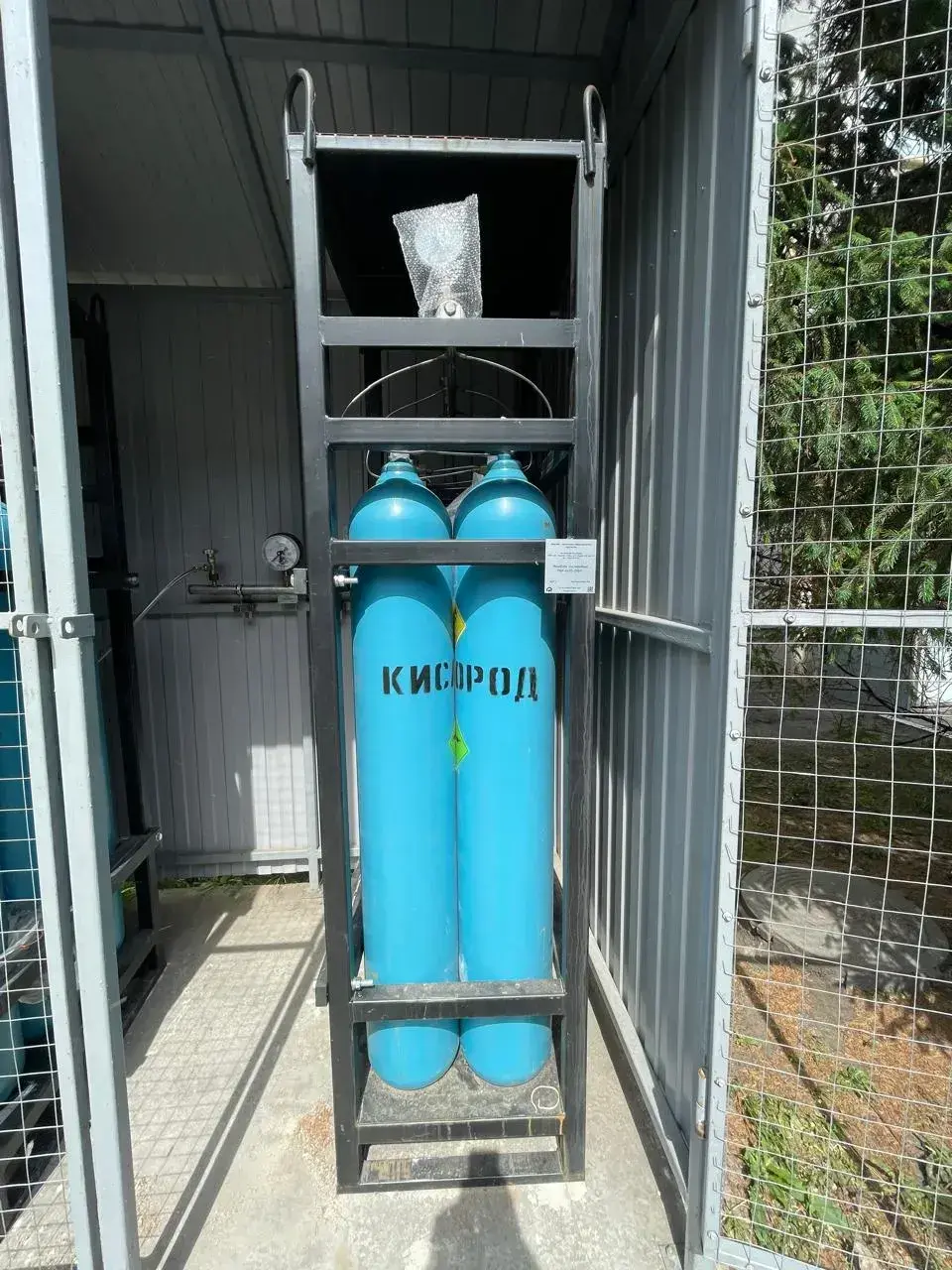

- Рампа должна устанавливаться в отдельном помещении или металлическом шкафу с вентиляцией.
- Минимальное расстояние до источников огня — 5 м.
- Освещение — взрывобезопасное.
- Пол — негорючий, ровный, с отводом конденсата.
- Температурный режим — в пределах эксплуатационных параметров оборудования.
- Заземление — обязательно при установке в больницах и промышленных зданиях.
8. Безопасность при эксплуатации
- Не использовать масляные или жировые смазки — они воспламеняются при контакте с кислородом.
- Проверять герметичность соединений перед каждым включением.
- Использовать только сертифицированные рукава и фитинги.
- Не превышать паспортное давление.
- Обеспечить доступ к вентилям и манометрам.
- Вести журнал обслуживания и замен оборудования.
9. Техническое обслуживание
Обслуживание кислородной рампы включает:
- регулярную проверку герметичности;
- калибровку манометров;
- чистку редукторов и клапанов;
- проверку работы предохранительных устройств;
- осмотр уплотнений.
Рекомендуется проводить ежеквартальные проверки и ежегодную поверку оборудования.
10. Области применения
- больницы, клиники, операционные;
- лаборатории и исследовательские центры;
- металлургические и сварочные цеха;
- фармацевтические и пищевые предприятия;
- газонаполнительные станции.
11. Преимущества кислородных рамп
- стабильное давление и равномерная подача;
- резервирование источников;
- повышенная безопасность;
- простота обслуживания;
- возможность интеграции с системой мониторинга.
12. Заключение
Принцип работы кислородной рампы основан на последовательном объединении источников газа, контроле давления и его регулировании.
Такая система обеспечивает надёжную подачу кислорода, соответствующую требованиям безопасности и стандартам медицинского и промышленного применения.
При правильном выборе, монтаже и регулярном обслуживании рампа служит десятилетиями, обеспечивая бесперебойное снабжение и безопасность персонала.
