Давление — это один из ключевых параметров работы газовой рампы. От его стабильности зависит эффективность и безопасность подачи газа потребителю.
Неправильная настройка давления может привести к утечкам, срабатыванию предохранительных клапанов, а в критических случаях — к аварийной ситуации.
В этой статье рассмотрим, какое давление должно быть в газовой рампе, как оно регулируется и какие нормы необходимо соблюдать при эксплуатации.
1. Что такое давление в газовой рампе

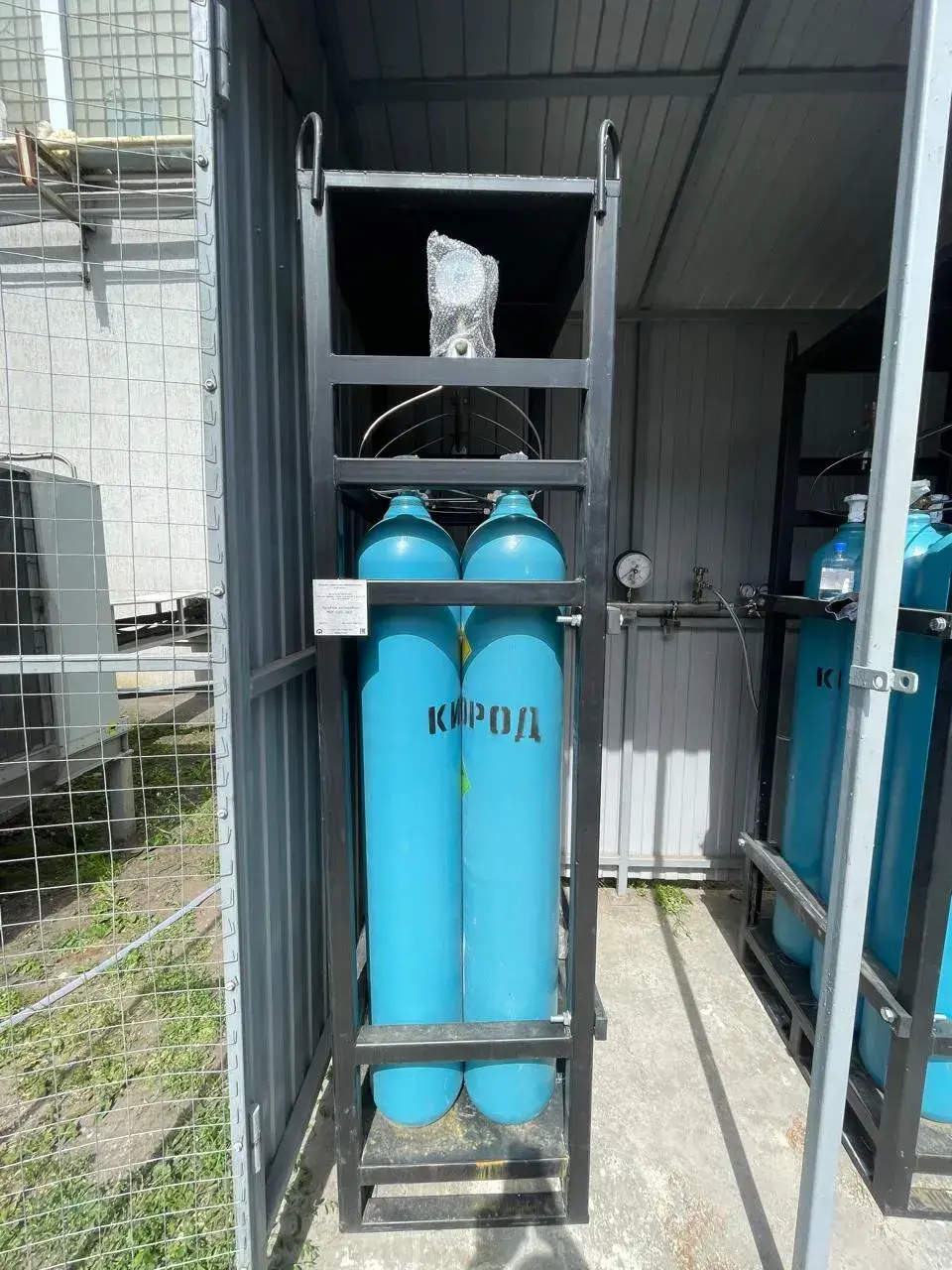

Газовая рампа — это распределительная система, соединяющая источник газа (баллоны, ресиверы, моноблоки) с линией подачи.
В ней одновременно присутствует высокое давление на входе (со стороны баллонов) и пониженное рабочее давление на выходе — к потребителю.
Редуктор рампы служит для снижения и стабилизации давления, обеспечивая безопасную подачу газа.
2. От чего зависит давление
Рабочие параметры зависят от нескольких факторов:
- типа газа (кислород, азот, аргон, углекислота, водород и т. д.);
- области применения (медицина, промышленность, лаборатории);
- числа баллонов и их ёмкости;
- конструкции редуктора (одно- или двухступенчатый);
- длины и диаметра магистрали;
- температуры окружающей среды.
При этом важно учитывать: для каждого газа и типа рампы установлены свои допустимые диапазоны давления.
3. Нормы давления для различных газов
Кислород.
Рабочее давление на выходе обычно составляет от 4 до 6 бар для медицинских рамп и до 10 бар — для промышленных систем.
Входное давление в баллонах — от 150 до 200 бар.
Азот, аргон, гелий.
Рабочее давление — от 5 до 12 бар, в зависимости от типа оборудования.
Углекислота (CO₂).
Обычно от 4 до 8 бар. Для предотвращения конденсации и обмерзания редукторов рекомендуется установка подогрева.
Водород.
Рабочее давление может достигать 10–20 бар, при этом контроль герметичности должен быть максимально строгим.
4. Как регулируется давление в рампе
Регулировка выполняется при помощи редуктора (регулятора давления). Он понижает давление с высокого (баллонного) до рабочего, заданного для потребителя.
Современные редукторы оснащены двумя ступенями регулирования, что позволяет поддерживать стабильное давление даже при постепенном падении давления в баллонах.
Настройка выполняется при помощи регулировочного винта:
- закрываются все вентили на баллонах;
- открывается выходной вентиль рампы;
- плавно вращается винт редуктора, контролируя показания манометра;
- после установки необходимого значения система фиксируется в рабочем положении.
Регулировка должна проводиться только обученным персоналом с использованием поверенных приборов.
5. Контроль давления и безопасность
Контроль давления — обязательное требование при эксплуатации рампы.
Основные методы:
- визуальный контроль по манометрам (на входе и выходе);
- использование сигнализаторов и датчиков давления с автоматической подачей сигнала при падении или превышении нормы;
- установка предохранительных клапанов;
- периодическая проверка редукторов и калибровка манометров.
Для медицинских рамп контроль выполняется ежедневно, для промышленных — согласно регламенту предприятия (не реже 1 раза в смену).
6. Признаки неправильного давления
Нарушение режима давления может проявляться следующими признаками:
- падение производительности оборудования;
- частое срабатывание предохранительного клапана;
- неустойчивое показание манометра;
- посторонние звуки при работе;
- утечки или запах газа (в случае применения ароматизированных смесей).
При обнаружении подобных признаков работу необходимо немедленно остановить и провести диагностику.
7. Проверка герметичности и испытания
Перед вводом в эксплуатацию каждая рампа проходит проверку на герметичность.
Испытания проводятся:
- при рабочем давлении — для оценки состояния соединений;
- при повышенном (испытательном) давлении — для выявления утечек и дефектов.
Проверка выполняется с помощью мыльного раствора, электронного течеискателя или вакуумного теста (для водородных систем).
8. Требования безопасности при работе под давлением
- Не превышать максимально допустимое давление, указанное в паспорте оборудования.
- Не производить регулировку под нагрузкой.
- Использовать только оригинальные редукторы и уплотнители.
- Периодически проверять исправность манометров и клапанов.
- Вести журнал контроля давления и проверок.
- При работе с кислородом избегать контакта с маслами и смазками.
9. Что делать при отклонениях давления
Если давление падает ниже нормы:
- проверить герметичность соединений;
- убедиться в правильности положения вентилей;
- проверить остаточное давление в баллонах;
- оценить состояние редуктора.
Если давление повышено:
- проверить клапан сброса;
- убедиться в исправности редуктора;
- при необходимости отключить подачу и провести обслуживание.
10. Заключение
Давление в газовой рампе — ключевой параметр, от которого зависит безопасность, эффективность и срок службы оборудования.
Стабильная работа системы возможна только при регулярном контроле, корректной настройке редуктора и точном соблюдении норм для конкретного газа.
Контроль давления — это не формальность, а часть системы безопасности, защищающая людей и оборудование от аварийных ситуаций.
